Замена радиатора MacBook Air 13" Mid 2011

Перед продолжением отключите ваш MacBook. Закройте дисплей и положите его на мягкую поверхность верхней стороной вниз.

Используйте отвертку P5 Pentalobe для снятия десяти винтов, удерживающих нижнюю панель, следующих длин:

Два винта по 9 мм

Восемь винтов по 2,6 мм

Упритесь пальцами между дисплеем и нижней панелью и потяните вверх, чтобы снять нижнюю панель с Air.

Уберите нижнюю панель в сторону.

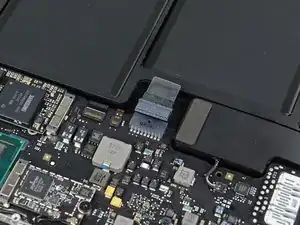

Для предотвращения случайного разряда или удара отключите разъем аккумулятора от материнской платы.

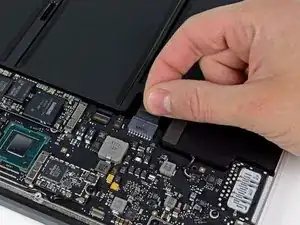

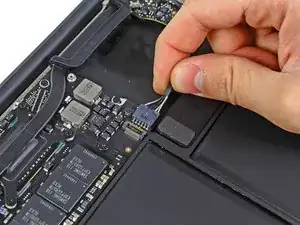

Возьмите прозрачную пластиковую петлю, прикрепленную к разъему аккумулятора, и потяните ее к переднему краю Air, чтобы отключить аккумулятор от материнской платы.

Убедитесь, что вы тянете разъем горизонтально к аккумулятору, а не прямо вверх от Air, иначе вы можете повредить разъем на материнской плате.

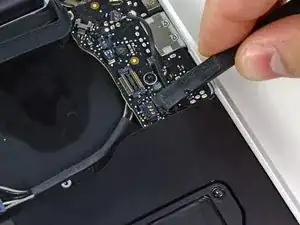

Используя плоский конец лопатки, приподнимите разъем кабеля материнской платы I/O вверх из его гнезда на плате I/O.

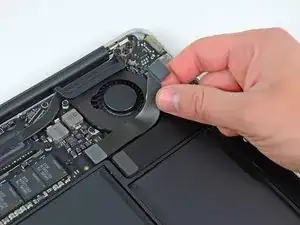

Аккуратно отсоедините кабель материнской платы I/O от верхней части вентилятора.

Следующий разъем имеет особенно глубокое гнездо. Будьте осторожны при его отключении.

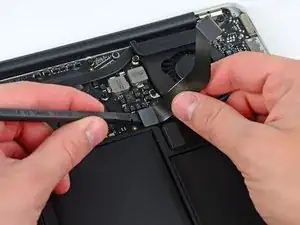

При легком вытягивании кабеля материнской платы I/O вверх рядом с его соединением с материнской платой, используйте кончик лопатки, чтобы приподнять поочередно стороны разъема, чтобы помочь "вывести" его из гнезда.

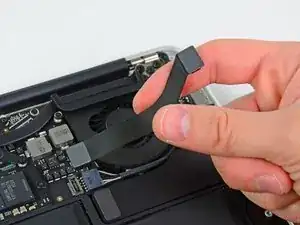

Снимите кабель материнской платы I/O.

Используйте кончик лопатки, чтобы аккуратно поднять защелку на разъеме вентиляторного кабеля ZIF.

Убедитесь, что вы поднимаете защелку, а не сам разъем.

Снимите резиновую прокладку с клея на верхней части вентилятора.

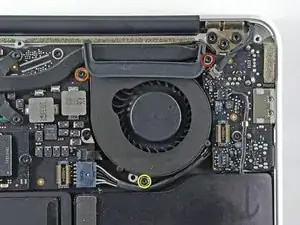

Удалите следующие три винта, удерживающих вентилятор на верхней панели:

Один винт T5 Torx 3,6 мм

Один винт T5 Torx 2,7 мм

Один винт T5 Torx 3,6 мм с короткой головкой

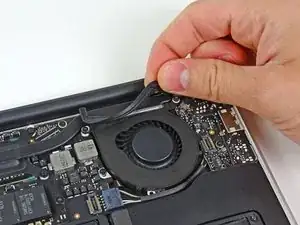

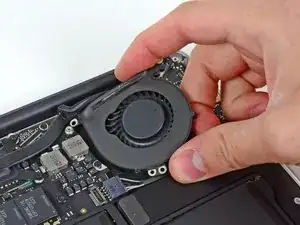

Поднимите вентилятор из верхней панели и аккуратно вытащите шлейф вентилятора из его гнезда по мере удаления его из Air.

Отключите материнскую плату I/O, потянув кабель питания от его разъема на материнской плате.

Тяните кабель параллельно лицу материнской платы к правому краю Air.

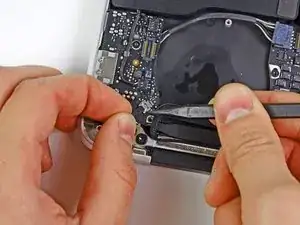

Тяните кабель камеры параллельно лицу платы I/O к углу Air, используя кончик лопатки, чтобы помочь вытолкнуть разъем из его гнезда.

Не поднимайте этот кабель вверх, когда отключаете его, так как его разъем может оторваться от материнской платы.

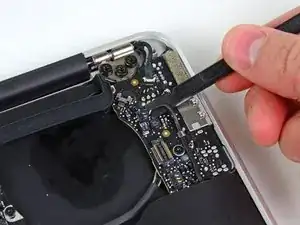

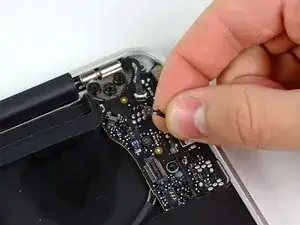

Используйте плоский конец лопатки, чтобы приподнять разъем кабеля левого динамика и вынуть его из гнезда на плате I/O.

Поднимайте снизу проводов.

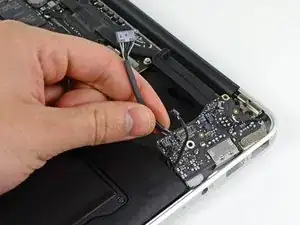

Извлеките кабель левого динамика из его фиксирующего элемента на плате I/O.

Используйте плоский конец лопатки, чтобы приподнять разъем кабеля микрофона и вынуть его из гнезда на плате I/O.

Поднимайте снизу проводов.

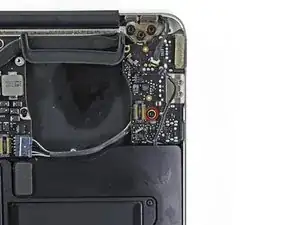

Удалите один винт T5 Torx 3,6 мм, который удерживает плату I/O на верхней панели.

Аккуратно поднимите плату I/O за край, ближайший к материнской плате, и удалите ее с верхней панели.

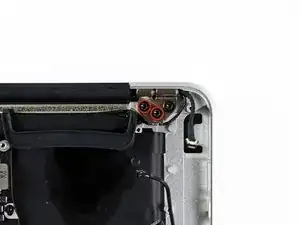

Удалите два винта T8 Torx 4,9 мм, удерживающих фиксатор кабеля антенны на левом шарнире дисплея к верхней панели.

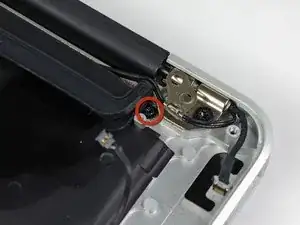

Отодвиньте фиксатор кабеля антенны и удалите винт T5 Torx 3 мм, который удерживает конец радиатора на верхней панели.

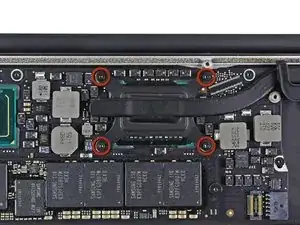

Удалите четыре винта T5 Torx 2,5 мм, которые удерживают радиатор на материнской плате.

Если радиатор кажется приклеенным к материнской плате после снятия всех пяти винтов, используйте лопатку, чтобы аккуратно отделить радиатор от поверхностей ЦП и ГП.

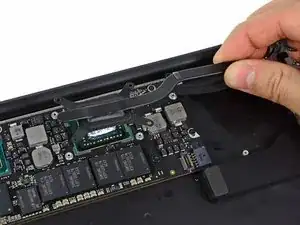

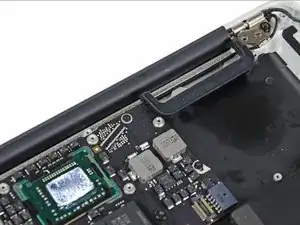

Удалите радиатор с материнской платы.

При установке радиатора убедитесь, что вы наносите новый слой термопасты. Если вы никогда не наносили термопасту ранее, у нас есть руководство, которое делает это легко.

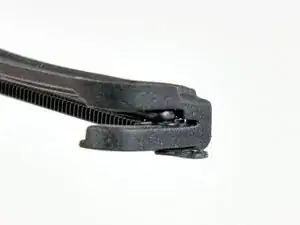

Эти фотографии показывают, как следует устанавливать резиновый уплотнитель вентилятора при сборке. Убедитесь, что уплотнитель не установлен под ушком, где радиатор прикрепляется к верхней части корпуса.

Кроме того, убедитесь, что маленький штифт, формованный в резиновом уплотнителе, совмещён с отверстием в верхнем правом углу печатной платы.
