Замена кабельного узла антенны MacBook Pro 13" с Touch Bar 2018

Перед началом этой процедуры необходимо отключить функцию Auto Boot на вашем Mac. Auto Boot включает Mac при открытии крышки и может случайно сработать во время разборки. Воспользуйтесь этим руководством или выполните сокращённые инструкции ниже, чтобы отключить Auto Boot. Эта команда может не работать на всех моделях Mac.

Включите Mac и запустите приложение Terminal.

Скопируйте и вставьте следующую команду (или введите её точно) в Terminal:

sudo nvram AutoBoot=%00

Нажмите [return]. Если будет запрошен пароль администратора, введите его и снова нажмите [return]. Примечание: клавиша return может также быть обозначена ⏎ или "enter".

Теперь вы можете безопасно выключить Mac и открыть нижнюю крышку, чтобы он случайно не включился.

После завершения ремонта и успешной сборки снова включите Auto Boot командой:

sudo nvram AutoBoot=%03

Перед продолжением отключите питание и выключите MacBook. Закройте дисплей и положите ноутбук верхней стороной вниз на мягкую поверхность.

Используйте отвёртку P5 Pentalobe, чтобы выкрутить шесть винтов, крепящих нижнюю крышку:

Два винта 6,2 мм

Четыре винта 3,4 мм

Во время ремонта следите за каждым винтом и возвращайте его ровно на то же место, чтобы не повредить устройство.

Прикрепите присоску к нижней крышке в передней центральной части MacBook Pro.

Поднимите присоску, чтобы создать небольшой зазор между нижней крышкой и корпусом.

Вставьте один угол медиатора для вскрытия в пространство между нижней крышкой и корпусом.

Проведите медиатором вокруг ближайшего угла и до половины высоты боковой части крышки.

Это освобождает первую из скрытых защёлок, крепящих нижнюю крышку к корпусу. Вы должны почувствовать и услышать, как защёлка отщёлкивается.

Повторите предыдущий шаг с противоположной стороны, проведя медиатором под нижней крышкой и вверх по боковой части, чтобы освободить вторую защёлку.

Снова вставьте медиатор под передний край нижней крышки, рядом с одним из двух центральных отверстий под винт.

Резко проверните медиатор, чтобы освободить третью защёлку, крепящую нижнюю крышку к корпусу.

Повторите эту операцию рядом с другим из двух центральных отверстий, освободив четвёртую защёлку.

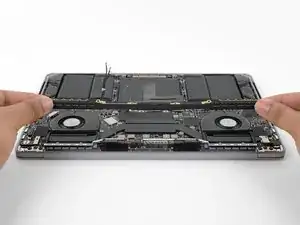

Потяните нижнюю крышку сильно в направлении передней части MacBook (от петлевой области), чтобы отделить последние защёлки, удерживающие крышку.

Сначала потяните за один угол, затем за другой.

Тяните в сторону — не вверх.

Для этого может потребоваться значительная сила.

Снимите нижнюю крышку.

Чтобы установить нижнюю крышку назад:

Установите её на место и совместите направляющие защёлки возле петли дисплея. Нажмите вниз и сдвиньте крышку в направлении петли. Она перестанет двигаться, когда защёлки встанут на место.

Когда направляющие защёлки полностью зафиксированы и нижняя крышка выровнена, плотно нажмите на крышку, чтобы зафиксировать четыре скрытые защёлки снизу. Вы должны почувствовать и услышать, как они защёлкиваются.

Осторожно оторвите большой кусок ленты, закрывающей разъём аккумулятора, на краю логической платы, ближе к батарее.

Снимите ленту.

Осторожно отогните небольшой кусок ленты, закрывающий разъём шлейфа платы батареи.

Лента интегрирована в гибкий кабель и не оторвётся полностью. Просто отогните её достаточно, чтобы получить доступ к разъёму.

Используйте наконечник лопатки, чтобы поднять маленькую чёрную фиксационную защёлку, фиксирующую кабель в разъёме.

Отключите шлейф платы батареи, выдвинув его из гнезда.

Сдвигайте параллельно логической плате, в направлении кабеля.

Сложите шлейф платы батареи в сторону и уберите его с пути.

Используйте отвёртку T5 Torx, чтобы выкрутить панкейк-винт 3,7 мм, фиксирующий разъём питания батареи.

Используйте лопатку, чтобы осторожно приподнять разъём питания аккумулятора, отключив аккумулятор.

Поднимите разъём достаточно высоко, чтобы он оставался отделённым от своего гнезда. Если он случайно коснётся контакта во время ремонта, это может повредить ваш MacBook Pro.

Снимите четыре винта T3 Torx длиной 1.9 мм, крепящие пластиковые крышки сверху петель дисплея.

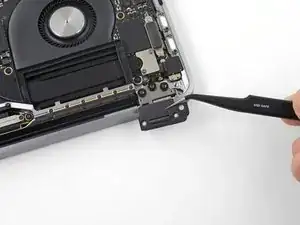

Снимите обе пластиковые крышки петель.

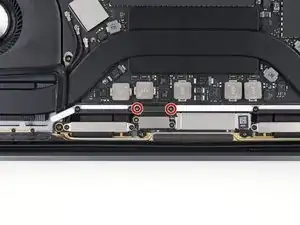

Снимите два винта T3 Torx длиной 2.9 мм, фиксирующие алюминиевую крышку поверх основного кабеля дисплея.

Снимите крышку.

Снимите два винта T3 Torx длиной 1.7 мм, фиксирующие алюминиевую крышку над гибким разъёмом кабеля дисплея.

Снимите крышку.

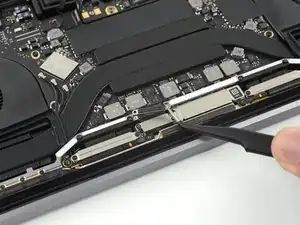

Подденьте гибкий кабель платы дисплея строго вверх из его гнезда, чтобы отключить его от платы дисплея.

Снимите четыре винта T3 Torx длиной 1.5 мм, фиксирующие две алюминиевые крышки над двумя кабелями платы дисплея.

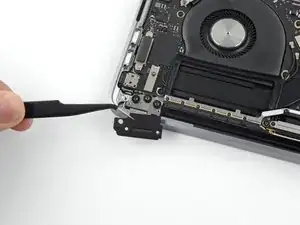

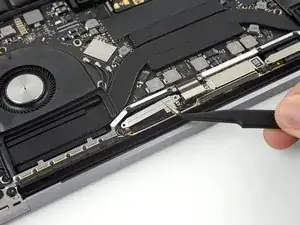

Используйте пинцет, чтобы снять две алюминиевые крышки.

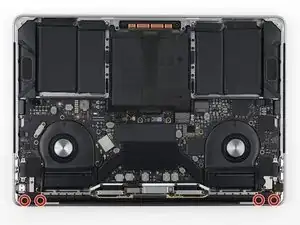

Снимите четыре винта T5 Torx длиной 3.9 мм (по два с каждой стороны), крепящие узел антенного кабеля.

Также снимите двенадцать винтов P2 пенталоб длиной 1.1 мм (по шесть с каждой стороны).

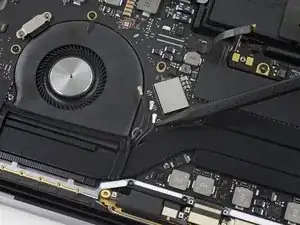

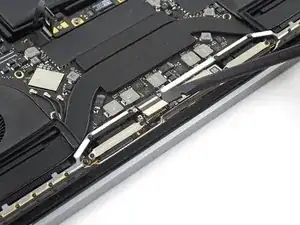

Осторожно отсоедините три антенных коаксиальных кабеля, поддев их строго вверх от платы логики.

Просуньте пинцет или заострённый конец лопатки под каждый кабель до ближайшей точки к гнезду, затем аккуратно поверните или подденьте вверх, чтобы отключить.

Для повторного подключения выровняйте разъём прямо над гнездом и затем нажмите вниз, чтобы он защёлкнулся на месте.

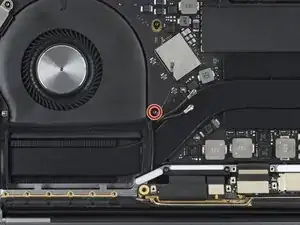

Снимите винт T5 Torx длиной 2.8 мм, фиксирующий три антенных коаксиальных кабеля к основной плате.

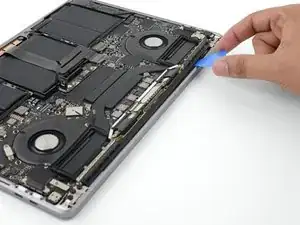

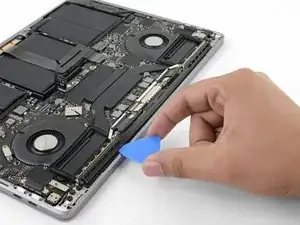

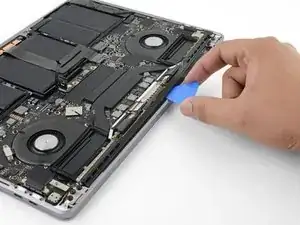

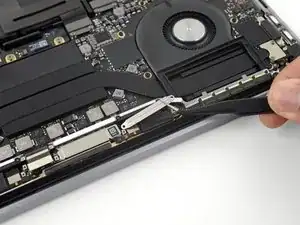

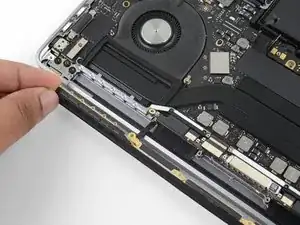

Используйте медиатор для поддевания антенного узла в показанных местах.

Не двигайте медиатор из стороны в сторону, так как могут быть повреждены два кабеля дисплея.

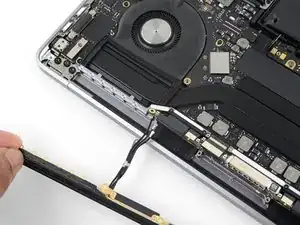

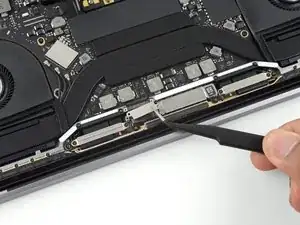

Осторожно снимите антенный узел, одновременно выводя пучок антенных кабелей из-под тепловой трубки.

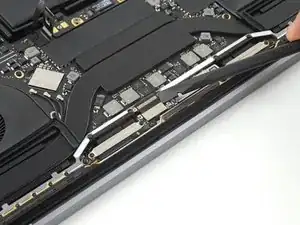

Снимите антенный кабельный узел.

При сборке снова аккуратно сожмите пучок кабелей и направьте его под тепловую трубку в правильное положение на плате. При необходимости используйте инструменты для направления, но не применяйте силу.
