Замена экрана MacBook Pro 13" с Touch Bar (2018)

Перед началом этой процедуры необходимо отключить функцию Auto Boot на вашем Mac. Auto Boot включает Mac при открытии крышки и может быть случайно активирована во время разборки. Воспользуйтесь этим руководством или выполните сокращённые инструкции ниже, чтобы отключить Auto Boot. Эта команда может не сработать на всех моделях Mac.

Включите Mac и запустите Terminal.

Скопируйте и вставьте следующую команду (или введите её точно) в Terminal:

sudo nvram AutoBoot=%00

Нажмите [return]. Если будет запрошен пароль администратора, введите его и снова нажмите [return]. Примечание: клавиша return может быть также помечена ⏎ или "enter".

Теперь вы можете безопасно выключить Mac и открыть нижнюю крышку, чтобы он случайно не включился.

Когда ремонт будет завершён и Mac успешно собран, снова включите Auto Boot с помощью следующей команды:

sudo nvram AutoBoot=%03

Перед продолжением отключите питание и выключите MacBook. Закройте дисплей и положите устройство верхней стороной вниз на мягкую поверхность.

Используйте отвёртку P5 Pentalobe, чтобы вынуть шесть винтов, крепящих нижнюю крышку:

Два винта 6,2 мм

Четыре винта 3,4 мм

В ходе ремонта следите за каждым винтом и возвращайте его на то же место, чтобы избежать повреждений устройства.

Прикрепите присоску к нижней крышке в передней центральной части MacBook Pro.

Поднимите присоску, чтобы создать небольшой зазор между нижней крышкой и корпусом.

Вставьте один угол пластикового захвата для вскрытия в образовавшийся зазор между нижней крышкой и корпусом.

Просуньте захват вокруг ближайшего угла и до середины боковой стороны крышки.

Это освобождает одну из скрытых защёлок, фиксирующих нижнюю крышку к корпусу. Вы должны почувствовать и услышать щелчок.

Повторите предыдущий шаг с противоположной стороны: просуньте захват под нижнюю крышку и вдоль боковой стороны, чтобы освободить вторую защёлку.

Снова вставьте захват под передний край нижней крышки, рядом с одним из двух срединных отверстий под винт.

Сделайте резкий поворот захвата, чтобы освободить третью защёлку, фиксирующую нижнюю крышку к корпусу.

Повторите эту процедуру рядом с другим срединным отверстием, чтобы освободить четвёртую защёлку.

Потяните нижнюю крышку сильно вперед (от петлевой части), чтобы отделить последние защёлки, фиксирующие крышку.

Сначала тяните за один угол, затем за другой.

Тяните в сторону — не вверх.

Для этого может потребоваться значительное усилие.

Снимите нижнюю крышку.

Чтобы установить нижнюю крышку на место:

Поставьте её на место и совместите направляющие защёлки у петли дисплея. Надавите и сдвиньте крышку в сторону петли. Она должна остановиться, когда защёлки войдут в зацепление.

Когда направляющие защёлки полностью встанут на место и нижняя крышка будет правильно выровнена, плотно прижмите нижнюю крышку, чтобы защёлки под ней вошли в зацепление. Вы должны почувствовать и услышать щелчки.

Осторожно отогните большую полосу ленты, закрывающую разъём аккумуляторного соединителя на кромке платы логики, ближе к аккумулятору.

Снимите ленту.

Осторожно отогните маленькую полосу ленты, закрывающую разъём кабеля данных платы аккумулятора.

Лента интегрирована в шлейф и не оторвётся полностью. Просто отогните её достаточно, чтобы получить доступ к разъёму.

Используя наконечник пластиковой лопатки, поднимите маленькую чёрную фиксационную защёлку, удерживающую кабель в разъёме.

Отключите кабель данных платы аккумулятора, выскользнув его из гнезда.

Вытягивайте параллельно плате логики, в направлении кабеля.

Отогните кабель данных платы аккумулятора в сторону и уберите его с рабочего поля.

Используйте отвёртку T5 Torx, чтобы выкрутить панкейк-винт 3,7 мм, фиксирующий разъём питания аккумулятора.

Используйте лопатку, чтобы аккуратно приподнять разъем питания батареи и отключить батарею.

Поднимите разъем достаточно высоко, чтобы он оставался отделённым от своего гнезда. Если он случайно коснется контакта в процессе ремонта, это может повредить ваш MacBook Pro.

Снимите четыре винта Torx T3 длиной 1,9 мм, фиксирующие пластиковые крышки сверху петель дисплея.

Снимите обе пластиковые крышки петель.

Снимите два винта Torx T3 длиной 2,9 мм, фиксирующие алюминиевую крышку сверху основного кабеля дисплея.

Снимите крышку.

Снимите два винта Torx T3 длиной 1,7 мм, фиксирующие алюминиевую крышку сверху гибкого разъема кабеля дисплея.

Снимите крышку.

Подденьте гибкий кабель платы дисплея прямо вверх из его разъема, чтобы отсоединить его от платы дисплея.

Снимите четыре винта Torx T3 длиной 1,5 мм, фиксирующие две алюминиевые крышки над двумя кабелями платы дисплея.

С помощью пинцета снимите две алюминиевые крышки.

Снимите четыре винта Torx T5 длиной 3,9 мм (по два с каждой стороны), фиксирующие узел антенных кабелей.

Также снимите двенадцать винтов пятиконечных P2 длиной 1,1 мм (по шесть с каждой стороны).

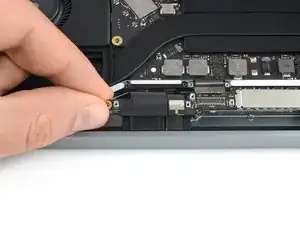

Осторожно отсоедините три антенных коаксиальных кабеля, поддев их прямо вверх от платы логики.

Просуньте пинцет или заостренный конец лопатки под каждый кабель до близости к гнезду, затем аккуратно поверните или подденьте вверх, чтобы отсоединить.

Чтобы подключить кабели обратно, совместите разъем с гнездом и нажмите вниз до щелчка.

Снимите винт Torx T5 длиной 2,8 мм, фиксирующий три антенных коаксиальных кабеля к материнской плате.

Используйте медиатор для вскрытия, чтобы поддеть узел антенных кабелей в показанных местах.

Не двигайте медиатор из стороны в сторону, так как под ним проходят два кабеля дисплея, которые можно повредить.

Осторожно удалите антенный узел, одновременно выводя пучок антенных кабелей из-под тепловой трубки.

Снимите антенный узел.

При сборке сожмите пучок кабелей и направьте его под тепловую трубку в правильное положение на плате. При необходимости используйте инструменты для направления, но не применяйте силу.

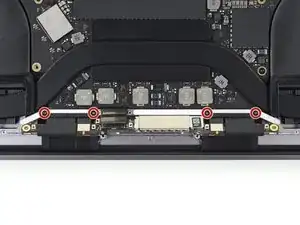

Снимите четыре винта Torx T3 длиной 3,9 мм, фиксирующие две пружины крышек кабелей дисплея.

При обратной сборке, если пружины крышек не доходят до своих отверстий под винты, откройте экран и вытащите их наружу, пока они не дойдут до отверстий.

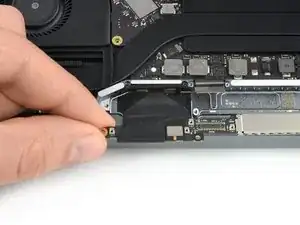

Возьмите левую сторону сборки кабелей дисплея и потяните её к нижнему краю MacBook, отодвигая от пружины крышки.

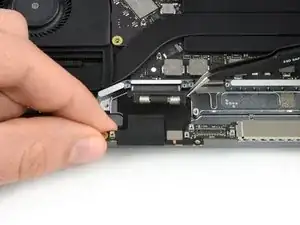

С помощью пинцета вытяните пружину крышки кабеля дисплея из её углубления.

Повторите этот шаг с правой пружиной крышки сборки кабелей дисплея.

Полностью откройте MacBook и осторожно положите его клавиатурой вниз на стол так, чтобы экран свисал с края.

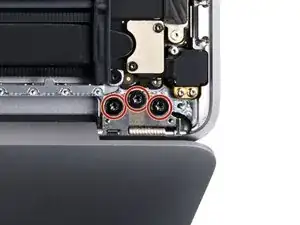

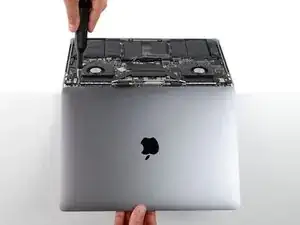

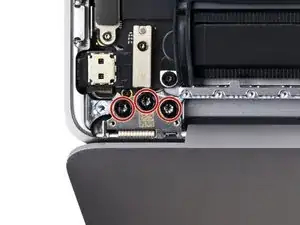

Поддерживая экран одной рукой, другой удалите шесть винтов Torx T8, фиксирующих петли.

Держите ноутбук прочно, так как он легко может упасть со стола.

Поддерживайте экран постоянно в течение следующих двух шагов.

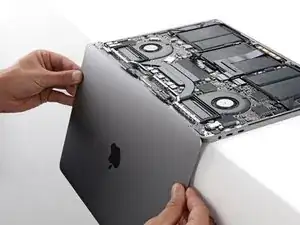

Крепко зажмите основной корпус MacBook одной рукой.

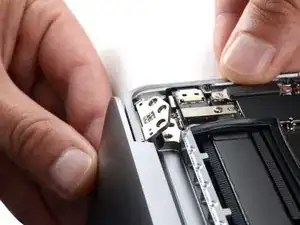

Свободной рукой поднимите левую сторону экрана вверх и в направлении к нижней части ноутбука, чтобы освободить левую петлю.

Будьте очень осторожны, чтобы не повредить разъем Touch Bar при перемещении левой петли. Он легко может быть раздавлен, что приведёт к неработоспособности Touch Bar.

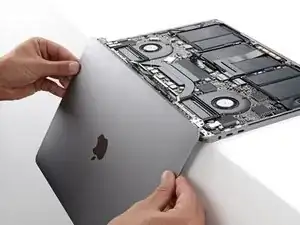

Освободите правую петлю и снимите экран.

При повторной сборке:

Убедитесь, что петли экрана полностью раскрыты, и направьте их в соответствующие углубления в рамке.

Будьте крайне осторожны, чтобы не повредить разъем Touch Bar при установке левой петли.

Частично затяните шесть винтов петель.

Закройте ноутбук и убедитесь, что экран правильно выровнен. Если он защелкивается или щелкает, отрегулируйте положение.

Полностью затяните винты петель.
