Замена радиатора MacBook Pro 13" с Touch Bar 2018

Перед началом этой процедуры Вы должны отключить функцию автоматического включения Mac. Auto Boot включает Mac при открытии крышки и может сработать случайно во время разборки. Воспользуйтесь этим руководством или выполните сокращённые инструкции ниже, чтобы отключить Auto Boot. Эта команда может не работать на всех Mac.

Включите Mac и запустите Terminal.

Скопируйте и вставьте следующую команду (или введите её точно) в Terminal:

'sudo nvram AutoBoot=%00

Нажмите [return]. Если будет предложено, введите пароль администратора и снова нажмите [return]. Примечание: клавиша return может быть также обозначена как ⏎ или "enter".

Теперь Вы можете безопасно выключить Mac и открыть нижнюю крышку, чтобы он случайно не включился.

Когда ремонт будет завершён и Mac снова собран, снова включите Auto Boot с помощью следующей команды (вводится в Terminal, как показано выше):

sudo nvram AutoBoot=%03

Перед продолжением отключите питание и выключите MacBook. Закройте дисплей и положите ноутбук экраном вниз на мягкую поверхность.

Используйте отвёртку P5 Pentalobe, чтобы выкрутить шесть винтов, крепящих нижнюю крышку:

Два винта 6.2 мм

Четыре винта 3.4 мм

В ходе ремонта отслеживайте каждый винт и обязательно возвращайте его на прежнее место, чтобы не повредить устройство.

Прикрепите присоску к нижней крышке в передней центральной части MacBook Pro.

Поднимите присоску, чтобы создать небольшой зазор между нижней крышкой и шасси.

Вставьте один угол лепестка для вскрытия в зазор между нижней крышкой и шасси.

Проведите лепестком вокруг ближайшего угла и до середины боковой стороны корпуса.

Это освободит первую скрытую защёлку, фиксирующую нижнюю крышку к шасси. Вы должны почувствовать и услышать, как защёлка отщёлкивается.

Повторите предыдущий шаг на противоположной стороне, проведя лепестком под нижней крышкой и вверх по боковой стороне, чтобы освободить вторую защёлку.

Снова вставьте лепесток под передний край нижней крышки, рядом с одним из двух центральных отверстий для винтов.

Сильным поворотом лепестка отщёлкните третью защёлку, фиксирующую нижнюю крышку к шасси.

Повторите эту операцию рядом с другим центральным отверстием для винта, отщёлкнув четвёртую защёлку.

Потяните нижнюю крышку сильным движением к передней части MacBook (от петлевой области), чтобы отделить оставшуюся защёлку.

Сначала потяните за один угол, затем за другой.

Тяните в сторону — не вверх.

Для этого может потребоваться значительная сила.

Снимите нижнюю крышку.

Осторожно отогните большую полоску ленты, закрывающую разъём питания батареи на краю платы — со стороны батареи.

Снимите ленту.

Аккуратно отогните маленькую полоску ленты, закрывающую разъём шлейфа платы батареи.

Лента интегрирована в плоский кабель и полностью не отделится. Просто отогните её настолько, чтобы получить доступ к разъёму.

Отсоедините шлейф платы батареи, выдвинув его из гнезда.

Сдвигайте параллельно плате в направлении шлейфа.

Отогните шлейф платы батареи в сторону и уберите его с рабочей зоны.

Используйте отвёртку T5 Torx, чтобы выкрутить плоский винт 3.7 мм, фиксирующий разъём питания батареи.

С помощью лопатки аккуратно приподнимите разъём питания батареи, отключив батарею.

Поднимите разъём достаточно высоко, чтобы он оставался отсоединённым от гнезда. Если он случайно соприкоснётся во время ремонта, это может повредить MacBook Pro.

Используйте отвёртку T3 Torx, чтобы выкрутить два винта 1.8 мм, фиксирующие скобу разъёма шлейфа трекпада.

Снимите скобу разъёма шлейфа трекпада пинцетом.

Используйте лопатку, чтобы отсоединить ленточный кабель трекпада, аккуратно поддев разъем и подняв его прямо вверх от платы.

Используйте отвертку Torx T3, чтобы выкрутить два винта.

Два винта Torx T3.

Осторожно отслойте чёрную ленту, чтобы открыть ZIF-разъём.

Разблокируйте ZIF-разъём, поддев фиксационный рычажок разъёма вверх, затем аккуратно извлеките кабель, сдвинув его наружу.

Повторите эту процедуру для вновь обнажённого разъёма.

Два винта, обведённые жёлтым, не относятся к этому шагу и отмечены на плате. На этом шаге жёлтый соответствует жёлтому прямоугольнику на изображении.

Используйте отвертку Torx T3, чтобы выкрутить два винта.

После удаления винтов аккуратно снимите металлический щиток.

Под щитком находится разъём, осторожно отключите его.

Используйте отвертку Torx T4, чтобы выкрутить два винта.

Два винта Torx T4.

Аккуратно снимите металлический щиток.

Под щитком вы найдёте два разъёма, осторожно отщёлкните их.

Второй кабель приклеен, поэтому аккуратно подденьте под него пластиковой лопаткой и затем отключите.

Приклеенный кабель очень тонкий и хрупкий, не торопитесь и действуйте осторожно.

Используйте отвертку Torx T3, чтобы выкрутить четыре винта.

4 винта Torx T3.

После удаления винтов аккуратно снимите металлические щитки.

Осторожно отщёлкните разъём.

Отключите кабели аккуратно с помощью пластиковой лопатки.

Будьте осторожны: при чрезмерной силе можно вырвать контакты разъёма вместе с платой.

Используйте отвертку Torx T3, чтобы выкрутить два винта.

Снимите металлический щиток аккуратно.

Осторожно отключите разъём.

Осторожно отслойте чёрную ленту, чтобы открыть ZIF-разъём.

Разблокируйте ZIF-разъём, поддев фиксационный рычажок разъёма вверх, затем аккуратно извлеките кабель, сдвинув его наружу.

Повторите эту процедуру для вновь обнажённого разъёма.

Осторожно отслойте чёрную ленту, чтобы открыть ZIF-разъём.

Разблокируйте ZIF-разъём, поддев фиксационный рычажок разъёма вверх, затем аккуратно извлеките кабель, сдвинув его наружу.

Используйте отвертку Torx T3, чтобы выкрутить два винта.

После удаления винтов аккуратно снимите металлический щиток.

Под щитком находится разъём, осторожно отключите его.

Используйте отвертку Torx T4, чтобы выкрутить винт.

Винт Torx T4.

Снимите металлический щиток аккуратно.

Осторожно отключите разъём.

Два винта, обведённые жёлтым, не относятся к этому шагу и отмечены на плате. На этом шаге жёлтый соответствует жёлтому прямоугольнику на изображении.

Используйте отвертку Torx T3, чтобы выкрутить два винта 1.4 мм, фиксирующие кронштейн.

Снимите кронштейн.

Осторожно отключите гибкий кабель аудиоразъёма с помощью лопатки.

Осторожно отключите гибкий кабель Touch ID с помощью лопатки.

Используйте отвертку Torx T3, чтобы выкрутить два винта 2.4 мм, фиксирующие кронштейн кабеля дисплея.

Используйте отвертку Torx T3, чтобы выкрутить два винта 1.2 мм, фиксирующие кронштейн кабеля дисплея.

Снимите кронштейн.

Осторожно отключите гибкий кабель с помощью лопатки.

Используйте отвертку Torx T5, чтобы выкрутить шесть винтов 2.2 мм, фиксирующих логическую плату.

Используйте отвертку Torx T3, чтобы выкрутить три винта 1.9 мм, фиксирующих логическую плату.

Используйте отвертку Torx T5, чтобы выкрутить два винта 2.3 мм (головка 3.7 мм), фиксирующих радиатор.

Аккуратно приподнимите логическую плату, убедитесь, что все разъёмы отсоединены и ни один кабель не застрял за платой.

Поздравляем — вы успешно сняли логическую плату MacBook.

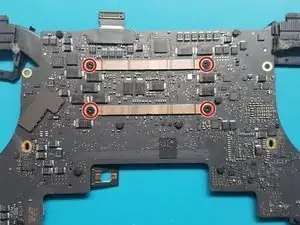

Используйте отвертку Torx T5, чтобы выкрутить четыре винта 3.2 мм, фиксирующих два кронштейна радиатора.

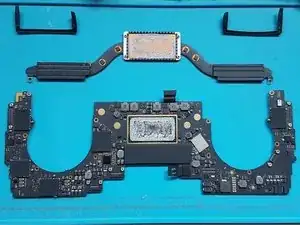

Переверните плату и аккуратно снимите радиатор.
