Замена разъёма батареи PowerBook G4 Aluminum 17" 1.67 GHz (High-Res)

Используйте большие пальцы, чтобы отжать две фиксирующие защёлки батареи от батареи.

Батарея должна приподняться настолько, чтобы можно было повернуть её к себе и вынуть из нижнего корпуса.

Удалите три винта Phillips длиной 2,3 мм, крепящих крышку памяти к нижнему корпусу.

Приподнимите крышку памяти и потяните её к себе, чтобы извлечь из нижнего корпуса.

Снимите следующие десять винтов:

Два винта Phillips с втулкой длиной 14,7 мм.

Три винта Phillips длиной 12,3 мм.

Один винт Torx T8 длиной 3,8 мм.

Один винт Torx T8 длиной 6,8 мм.

Три винта Phillips длиной 1,3 мм.

Кабель ZIF находится под нижним слотом оперативной памяти. Если в PowerBook оба слота заняты, обязательно удалите планку памяти.

Используйте ногти, чтобы отделить защёлку кабеля ZIF от её разъёма. (Сдвиньте две коричневые части на 1 мм вниз)

Защёлка кабеля ZIF сдвинется примерно на миллиметр от разъёма и остановится (см. фото 2). Не пытайтесь снять защёлку кабеля ZIF.

Используйте наконечник лопатки, чтобы выдвинуть шлейф трекпада из его разъёма.

Снимите четыре винта Phillips длиной 3,4 мм со стороны PC-картера PowerBook.

При установке этих винтов их нужно вкручивать в правильном порядке. Начинайте с винта, ближайшего к петле дисплея, и двигайтесь наружу от него.

Снимите четыре винта Phillips длиной 3,4 мм со стороны разъёма DVI PowerBook.

При установке этих винтов их нужно вкручивать в правильном порядке. Начинайте с винта, ближайшего к петле дисплея, и двигайтесь наружу от него.

При сборке убедитесь, что два винта справа возвращены в свои соответствующие отверстия, а не в крепёжные отверстия порта DVI.

Нажмите кнопку отпирания защёлки дисплея и откройте дисплей.

Начиная с области возле дисплея, поднимите верхний корпус прямо вверх от нижнего корпуса, следя за тем, чтобы кабели не застряли.

Отключите кабель RJ-11 от модема.

При необходимости снимите полоску ленты, закрывающую кабели динамиков.

Используйте ногти или наконечник лопатки, чтобы отделить защёлку кабеля ZIF от её разъёма.

Защёлка кабеля ZIF сдвинется примерно на 1 мм и остановится. Не пытайтесь полностью снять защёлку кабеля ZIF.

Тяните шлейф питания DC прямо от его разъёма.

Отклейте кабель питания DC от клея, фиксирующего его к нижнему корпусу.

При необходимости используйте наконечник лопатки, чтобы снять небольшой кусочек поролоновой ленты с боковой стороны левого динамика.

Выведите кабели антены AirPort из канавки в левом динамике.

Снимите один винт Torx T8 длиной 6,9 мм, который крепит левый динамик к нижнему корпусу.

Поднимите левый динамик за его задний край и выведите его из нижнего корпуса, следя за кабелями, лежащими в канавке возле переднего края левого динамика.

Снимите один винт Torx T8 длиной 6,9 мм, который крепит заземляющую петлю кабеля динамика к нижнему корпусу.

Отогните кусок фольгированной ленты, покрывающей кабель модема, чтобы освободить под ней кабель динамика.

Потяните кабель динамика прямо вверх, чтобы отключить его от звуковой карты.

В следующих шагах вы отключите несколько шлейфов, которые перекрывают правый кабель динамика.

Используйте плоский край лопатки, чтобы поддеть разъём шлейфа жёсткого диска и отжать его от платы логики.

Используйте плоский край лопатки, чтобы поддеть разъём кабеля звуковой карты и отжать его от платы логики.

Используйте плоский конец лопатки, чтобы отжать разъём кабеля оптического привода от логической платы.

Отделите фиксацию ZIF-кабеля от его гнезда с помощью ногтей или кончика лопатки.

Фиксатор ZIF-кабеля сдвинется примерно на 1 мм и остановится. Нельзя пытаться полностью снять фиксатор ZIF-кабеля.

Вытащите кабель платы PRAM и USB из её разъёма.

С помощью лопатки выведите кабель передачи данных дисплея из канала в правом динамике.

Используйте кончик лопатки, чтобы отжать окно светодиода кнопки питания от правого динамика.

Старайтесь положить окно выпуклой стороной вниз на рабочую поверхность, чтобы сохранить чистоту клея по его периметру.

Удалите единственный винт T8 длиной 6,9 мм, крепящий правый динамик к нижней части корпуса.

Поднимите правый динамик и выньте его из нижней части корпуса.

Выведите кабель динамика из зажимов вдоль переднего края логической платы.

Зажимы открываются в разных направлениях, поэтому осторожно, чтобы не отломать их при снятии.

Закройте PowerBook, контролируя кабели, которые могут мешать, и переверните его.

Отключите разъём кабеля питания, потянув его прямо от гнезда на логической плате.

Отключите разъём кабеля батареи, потянув его прямо от гнезда на логической плате.

Используйте плоский конец лопатки, чтобы отжать разъём кабеля AirPort/Bluetooth от логической платы.

Переверните PowerBook обратно.

Используйте плоский конец лопатки, чтобы отжать разъём кабеля модема от логической платы.

Используйте плоский конец лопатки, чтобы отжать разъём кабеля рамки PC-карт от логической платы.

Отключите оба следующих разъёма от логической платы:

Кабель левого вентилятора.

Кабель инвертора.

Тяните только параллельно плоскости логической платы — поднимание разъёма вверх оторвёт его от платы.

При отсоединении этих разъёмов удобно использовать ногти, чтобы потянуть за ушки с каждой стороны разъёма.

Удалите следующие четыре винта, фиксирующие оптический привод в нижней части корпуса:

Три винта T8 6,8 мм.

Один винт T8 3,8 мм.

Поднимите оптический привод из нижней части корпуса, следя, чтобы не зацепить кабели.

При необходимости удалите кусочек ленты, фиксирующей кабель передачи данных дисплея к логической плате.

Оттяните кабель передачи данных дисплея от его гнезда, чтобы отключить его от логической платы.

Тяните только параллельно плоскости логической платы — поднимание разъёма вверх оторвёт его от платы.

Отключите правый вентилятор, потянув его разъём от гнезда на логической плате.

При отсоединении этого разъёма удобно использовать ногти, чтобы потянуть за ушки с каждой стороны разъёма.

Тяните только параллельно плоскости логической платы — поднимание разъёма вверх оторвёт его от платы.

Удалите следующие 12 винтов:

Три чёрных винта T8 5,7 мм.

Три винта T8 7 мм с пружинными шайбами.

Три винта T8 6,8 мм.

Три винта T8 3,8 мм.

При необходимости используйте лопатку, чтобы приподнять левый край логической платы и отделить затвердевшую термопасту от радиатора.

Если при поддевании платы ощущается сопротивление, рекомендуем смягчить термопасту, нагрев плату феном перед дальнейшим поддеванием.

Поднимите логическую плату за левый край и разверните её в сторону правой стороны нижней части корпуса.

На этой модели логическая плата имеет тенденцию заедать у нижней части корпуса рядом с DVI-портом в верхнем правом углу. Если при повороте она застрянет, остановитесь, чтобы не согнуть и не сломать плату.

Поворачивайте плату до почти вертикального положения и покачивайте её, пока она не освободится из корпуса.

При повторной установке логической платы обязательно нанесите термопасту на процессор. Наше руководство по термопасте поможет.

Заменяйте только серую термопасту на процессоре. Белый термоматериал на графических чипах можно использовать повторно.

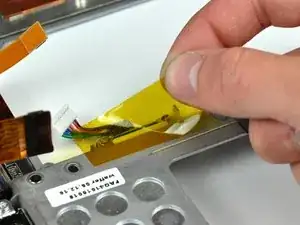

При необходимости отлепите жёлтую каптоновую ленту, закрывающую разъём батареи.

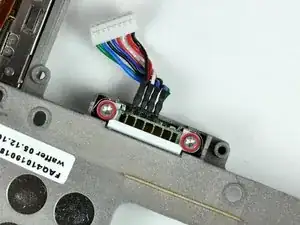

Удалите два винта Torx T8 длиной 8,5 мм, фиксирующих разъём батареи к нижней крышке.

Осторожно оттяните разъём батареи от его гнезда в нижней крышке.
