PowerBook G4 Aluminum 17" 1.67 GHz (High-Res) Замена платы питания (DC-In)

Сдвиньте удерживающие защёлки аккумулятора двумя большим пальцами, отводя их от аккумулятора.

Аккумулятор должен немного выскочить, чтобы можно было повернуть его к себе и поднять из нижнего корпуса.

Снимите три винта Phillips 2,3 мм, фиксирующие крышку памяти к нижнему корпусу.

Небольшим приподнимите крышку памяти и потяните её на себя, чтобы извлечь из нижнего корпуса.

Удалите следующие десять винтов:

Два винта Phillips с буртиком 14,7 мм.

Три винта Phillips 12,3 мм.

Один винт Torx T8 3,8 мм.

Один винт Torx T8 6,8 мм.

Три винта Phillips 1,3 мм.

ZIF-шлейф находится под нижним слотом оперативной памяти. Если в PowerBook установлены обе планки памяти, убедитесь, что Вы сняли планку памяти.

Разведите замок ZIF-шлейфа ногтями от его разъёма. (Сдвиньте две коричневые части вниз на 1 мм)

Замок ZIF-шлейфа сдвинется примерно на миллиметр от разъёма и остановится (см. фото 2). Не пытайтесь снять замок ZIF-шлейфа полностью.

Используйте наконечник лопатки, чтобы выдвинуть шлейф трекпада из его разъёма.

Снимите четыре винта Phillips 3,4 мм со стороны PC Card у PowerBook.

При установке этих винтов обратно необходимо восстанавливать их в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу.

Снимите четыре винта Phillips 3,4 мм со стороны DVI-разъёма у PowerBook.

При установке этих винтов обратно необходимо восстанавливать их в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу.

При сборке убедитесь, что два винта справа возвращены в свои соответствующие места, а не в отверстия крепления DVI-разъёма.

Нажмите кнопку разблокировки защёлки дисплея и откройте экран.

Начиная от стороны дисплея, поднимите верхний корпус прямо вверх от нижнего корпуса, следя за кабелями, которые могут зажаться.

Снимите полоску ленты, закрывающую кабели динамиков.

Отключите кабель RJ-11 от модема.

Разведите замок ZIF-шлейфа ногтями или наконечником лопатки от его разъёма.

Замок ZIF-шлейфа сдвинется примерно на 1 мм и остановится. Не пытайтесь полностью снять замок ZIF-шлейфа.

Вытащите кабель DC-in из его разъёма.

Отклейте кабель DC-in от клея, фиксирующего его к нижнему корпусу.

Используйте наконечник лопатки, чтобы снять кусочек поролоновой ленты из канавки на стороне левого динамика.

Выведите кабели из канавки в левом динамике.

Удалите один винт Torx T8, фиксирующий левый динамик к нижнему корпусу.

Поднимите левый динамик с заднего края и выведите его из нижнего корпуса, следя за кабелями в канавке у переднего края динамика.

Положите динамик рядом с нижним корпусом.

Поднимите разъём кабеля питания DC прямо вверх, отсоединив его от платы DC-in.

Снимите два винта Torx T8, фиксирующие плату DC-in к нижнему корпусу.

Новая строка.

Оттяните плату DC-in от стороны нижнего корпуса, чтобы отделить порты от рамки.

Поднимите плату DC-in и извлеките её из нижнего корпуса.

Сдвиньте плату RJ-11 слегка от платы DC-in, используя большие пальцы.

Используйте плоский конец лопатки, чтобы продолжить отделение платы RJ-11 от платы DC-in.

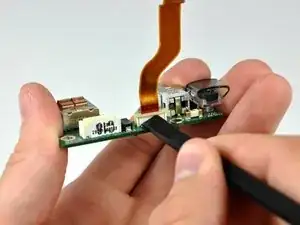

Используйте плоский конец лопатки, чтобы отделить фиксатор ZIF-кабеля от его разъёма.

Фиксатор ZIF-кабеля сдвинется примерно на 1 мм и остановится. Не пытайтесь полностью снять фиксатор ZIF-кабеля.

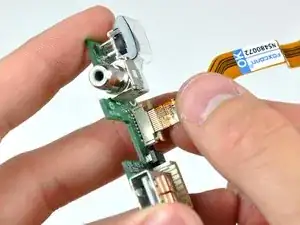

Потяните кабель платы питания постоянного тока прямо из его разъёма.

Плата питания постоянного тока остаётся.
