Установка второго жесткого диска в MacBook Core 2 Duo

Добавление второго жесткого диска в ноутбук даёт множество преимуществ: повышение скорости, увеличение объёма хранения и меньше проблем при установке нового ПО. Воспользуйтесь этим руководством для установки диска с использованием нашего переходника для оптического отсека.

Шаг 1

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Шаг 2

Выньте батарею из компьютера.

Шаг 3

Отвинтите три равномерно расположенных винта Phillips 000 с задней стенки отсека для батареи.

Винты закреплены на металлической крышке для памяти, поэтому вы не сможете их потерять.

Использование гибкого удлинителя, продаваемого iFixit, поможет при выполнении этого шага.

Шаг 4

Возьмитесь за правый конец L-образной крышки для памяти и потяните её на себя, чтобы она освободила отверстие отсека для батареи.

Поднимите крышку памяти вверх и выньте её из компьютера.

Шаг 5

Удалите следующие 3 винта:

Один винт Phillips #00 длиной 11 мм посередине нижней крышки. (Головка: Ø5 мм x 0.75 мм толщина)

Два винта Phillips #00 длиной 14.5 мм (Головка: Ø5 мм x 0.75 мм толщина)

Если винты застряли в корпусе, можно использовать намагниченную отвёртку, чтобы вытащить их.

Короткий из трёх винтов устанавливается посередине нижней крышки.

Шаг 6

Будьте особенно осторожны с этими винтами — они легко срываются!

Можно использовать гибкий удлинитель, чтобы минимизировать риск срыва.

Удалите следующие 3 винта с задней стенки отсека для батареи:

Один винт Phillips #0 длиной 3 мм. (Головка: Ø2.75 мм)

Два винта Phillips #0 длиной 4 мм по бокам. (Головка: Ø2.75 мм)

Шаг 7

Снимите два винта Phillips с обеих сторон правой стенки отсека для батареи (не те, что ближе всего к разъёму батареи).

Два винта Phillips #000 длиной 6.25 мм. (Головка: Ø4 мм x 0.5 мм толщина)

Шаг 8

Удалите четыре указанных винта Phillips из передней стенки отсека для батареи. Работая слева направо, удалите 2-й, 4-й, 7-й и 9-й винты.

Четыре винта Phillips #000 длиной 3.25 мм. (Головка: Ø4 мм x 4 мм толщина)

Шаг 9

Удалите следующие 4 винта с задней части компьютера:

Два винта Phillips #00 длиной 11 мм, со стержнем (Ø2.2 мм x длина 2 мм) (Головка: Ø3.2 мм x 0.5 мм толщина)

Два винта Phillips #00 длиной 7.25 мм, со стержнем (Ø2 мм x длина 3.75 мм) (Головка: Ø3.2 мм x 0.5 мм толщина)

При сборке два более длинных винта устанавливаются внутри, а два более коротких — снаружи.

Шаг 10

Снимите два винта Phillips с боковой стороны компьютера, где находится оптический привод (справа):

Два винта Phillips #00 длиной 5.2 мм, со стержнем (Ø2.3 мм x длина 3.25 мм) (Головка: Ø3.2 мм x 0.5 мм толщина)

Снимать аналогичные винты на стороне с портами (слева) не обязательно.

Шаг 11

К щитовой плате подключён плоский кабель трекпада и клавиатуры, поэтому не снимайте полностью верхнюю крышку пока.

Используйте пластиковый инструмент для вскрытия, просроченную пластиковую карту или карту аналогичной толщины, чтобы поддеть верхнюю крышку, начиная с верхнего левого угла и двигаясь к передней части компьютера.

Верхняя крышка может застревать у соединения над передним краем оптического привода. Если это случится, сначала освободите все остальные стороны, затем тяните верхнюю крышку вверх с обеих сторон отверстия оптического привода. Здесь также полезно вставить пластиковую карту, медиатор и т. п.

Если вы поставите основание MacBook вертикально для лучшего обзора, можно сместить четыре серых пластиковых защёлки, удерживающие правую сторону верхней крышки. Не паникуйте. Они сдвигаются в пазы в верхнем правом крае нижней рамы, над передним краем оптического привода.

При сборке убедитесь, что защёлки на правой стороне, над оптическим приводом, плотно защёлкнулись. Они отличаются от защёлок слева и обычно требуют немного более сильного нажатия для фиксации.

Шаг 12

Держа верхнюю крышку приподнятой, потяните чёрную защёлку на разъёмном конце серебристого плоского кабеля вверх, оттянув её от гнезда на плате.

Если чёрной защёлки нет, можно также аккуратно поддеть разъём лопаткой, чтобы вынуть его из гнезда на плате. Этот разъём высокий, поэтому поддёргивайте строго вверх.

Если вы случайно сломаете кабель верхней крышки при его снятии, мы продаём кабель отдельно и у нас есть руководство по его замене.

Пока верхняя крышка снята, полезно удалить пыль, волосы и т. п. Лучше всего использовать баллончик со сжатым воздухом, а если вы используете кисть, убедитесь, что ворс изготовлен из материала (обычно натуральный), который не генерирует статическое электричество, способное повредить электронику.

При сборке в пазах вдоль верхней части рамы перед оптическим приводом установлены 4 серые пластиковые защёлки (смотри вторую и третью фотографии). Эти защёлки должны быть установлены в своих пазах, чтобы соответствующие выступы на нижней стороне правой части верхней крышки вошли в них и защёлкнулись.

Шаг 13

Возьмитесь за белую пластиковую бирку, прикреплённую к жёсткому диску, и потяните её влево, вынув диск из компьютера.

Шаг 14

Снимите два винта Phillips с боковой стороны оптического привода.

Два винта Phillips #000 длиной 3.25 мм (Головка: Ø4 мм x 0.3 мм толщина)

Шаг 15

Отсоедините оранжевый разъём ленточного кабеля оптического привода от платы логики, поддев его прямо вверх пальцем или лопаткой.

Шаг 16

Отсоедините разъём только что обнажённого кабеля передачи данных дисплея от платы логики, потянув его вверх за чёрную тяговую вкладку.

Если на верхней части разъёма нет тяговой вкладки, для отсоединения может быть полезно использовать лопатку.

Шаг 17

Отсоедините разъём только что обнажённого кабеля жёсткого диска от платы логики, потянув его вверх за чёрную вкладку.

При повторном подключении разъёма кабеля жёсткого диска убедитесь, что разъём проведён под кабелями правого динамика и микрофона, иначе разъём не ляжет заподлицо с платой логики, что помешает его полноценному соединению с гнездом на плате.

Шаг 18

Отклейте фольгированную ленту между вентилятором и оптическим приводом. Поднимите ленту со стороны вентилятора, оставив её прикреплённой к оптическому приводу.

При сборке убедитесь, что кабели проложены под лентой перед её приклеиванием.

Если клей на этой фольгированной ленте больше не держит, её можно зафиксировать обычным куском клейкой ленты, но не закрывайте при этом воздухозабор вентилятора.

Шаг 19

Поднимите кабель передачи данных дисплея вдоль края оптического привода, чтобы открыть серебряный винт с крестообразным шлицем.

Шаг 20

Удалите винт Phillips #00 длиной 2 мм, фиксирующий задний угол оптического привода.

При повторной установке этого винта убедитесь, что ни один из соседних кабелей не попал под головку винта.

Серебристый кабель Bluetooth может закрывать винт. В этом случае аккуратно отодвиньте его в сторону. Возможно, потребуется снять винт, фиксирующий контакты экрана заземления для двух соседних кабелей, прежде чем вы сможете достаточно отодвинуть кабель Bluetooth. В ранних моделях этот винт имеет длину 7 мм, а в моделях Santa Rosa/Penryn и 2009 года может быть 4,2 мм.

Шаг 21

Поднимите плату антенны Bluetooth от переднего края оптического привода.

Шаг 22

Выведите кабель жёсткого диска из-под защёлок вдоль ближней стороны оптического привода.

При сборке снова проложите кабель под этими защёлками.

Шаг 23

Поднимите сторону оптического привода, ближайшую к Вам, затем сдвиньте привод к себе и выведите вверх и наружу из компьютера.

Выполните следующие шаги при повторной установке оптического привода:

Сначала сдвиньте его сторону, ближайшую к задней части Macbook, под кромку задней рамки слева от петли, одновременно пропуская монтажный язычок в верхнем левом углу привода под кабели в этой области.

Опустите привод частично в нижний корпус. Держите кабель жёсткого диска подальше от отсека оптического привода.

Перед окончательным опусканием привода используйте лопатку, чтобы сдвинуть вперёд (в направлении передней части привода) отверстие для винта в монтажном язычке привода.

Сдвиньте вперёд направляющий, который проходит вдоль дальней стороны привода, чтобы вставить конец этого направляющего в небольшой канал в каркасе нижнего корпуса. Это поможет удержать привод на месте.

Если при сдвиге направляющего вперёд отверстие для винта в монтажном язычке не совпадает с его резьбовой вставкой в нижнем корпусе, передний конец направляющего не полностью вошёл в канал рамы. Продолжайте попытки, но если направляющий больше не двигается вправо, снимите привод и проверьте, не погнут ли конец направляющего.

Если передний конец направляющего не погнут, он может быть слегка длиннее. Используйте пару тонких кусачек, чтобы отрезать узкую часть конца направляющего. Оптический привод по-прежнему будет прочно фиксироваться.

Шаг 24

Отогните чёрную ленту, частично закрывающую оранжевый кабель оптического привода.

Шаг 25

Отсоедините оранжевый кабель от оптического привода.

Шаг 26

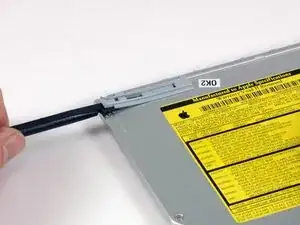

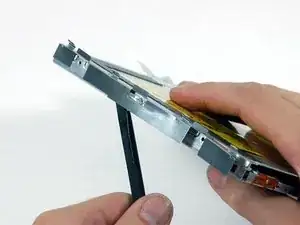

С помощью лопатки осторожно подденьте серебряную металлическую скобу с левой стороны оптического привода. Будьте осторожны, чтобы не согнуть скобу — она очень тонкая и легко деформируется. Если скоба не отделяется легко, нагрев клея может облегчить её поддевание.

Шаг 27

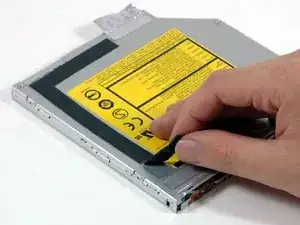

Отклейте L-образный кусок чёрной ленты с верхней части привода.

Вы захотите приклеить эту ленту в том же положении на вашем заменяющем приводе.

Шаг 28

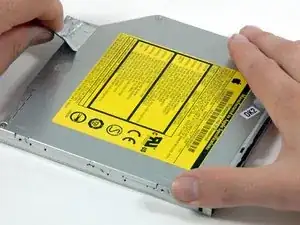

Отклейте серебристую фольгированную ленту с оптического привода.

Вы захотите приклеить эту ленту в том же положении на вашем заменяющем приводе.

Шаг 29

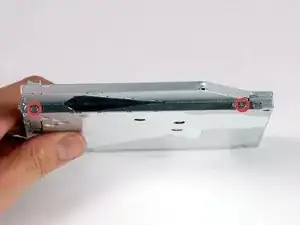

Удалите два винта Phillips, фиксирующие монтажную скобу к правой стороне оптического привода.

Эта скоба рассчитана на небольшое продольное перемещение, поэтому не затягивайте винты настолько, чтобы скоба не могла сдвигаться.

Шаг 30

С помощью лопатки подденьте серый держатель антенны Bluetooth с верхней части оптического привода.

Вы захотите прикрепить эту деталь в том же положении на вашем заменяющем приводе.

Если в вашем оптическом приводе застрял компакт-диск или другой предмет, у нас есть руководство по ремонту оптического привода.

Шаг 31

Удалите пластиковый фиксатор из корпуса отсека оптического привода, нажав на одну из защёлок с любой стороны и поднимая его вверх и наружу из корпуса.

Шаг 32

Убедитесь, что разъёмы жёсткого диска направлены вниз перед установкой его в корпус.

Осторожно поместите жёсткий диск в посадочное место корпуса для жёсткого диска.

Удерживая корпус одной рукой, другой нажмите жёсткий диск, чтобы подключить его к разъёмам корпуса.

Шаг 33

Когда жёсткий диск плотно установлен, снова вставьте пластиковый фиксатор, удерживая диск прижатым к дну корпуса.

Подключите обратно все кабели, которые вы сняли с оригинального оптического привода, к корпусу оптического отсека.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
