Замена Bluetooth-антенны в MacBook Core 2 Duo

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Отвинтите три равномерно расположенных винта Phillips 000 с задней стенки отсека для батареи.

Винты удерживаются на металлической крышке памяти, поэтому вы не потеряете их.

Поможет использовать гибкое удлинение, которое продаётся iFixit.

Возьмите правый конец L-образной крышки памяти и потяните её на себя, чтобы она освободилась от отверстия отсека для батареи.

Поднимите крышку памяти и извлеките её из компьютера.

Удалите следующие 3 винта:

Один 11 мм Phillips #00 в центре нижнего корпуса. (Головка: диам. 5 мм x толш. 0.75 мм)

Два 14.5 мм Phillips #00 (Головка: диам. 5 мм x толш. 0.75 мм)

Если винты застряли в корпусе, можно использовать намагниченный отвёрток, чтобы вытащить их.

Короткий из трёх винтов устанавливается в середине нижнего корпуса.

Будьте особенно осторожны с этими винтами — они легко сорвутся!

Можно использовать гибкое удлинение, чтобы минимизировать риск сорвания.

Снимите следующие 3 винта с задней стенки отсека для батареи:

Один 3 мм Phillips #0. (Головка: диам. 2.75 мм)

Два 4 мм Phillips #0 по обе стороны. (Головка: диам. 2.75 мм)

Снимите два винта Phillips с каждой стороны правой стенки отсека для батареи (не те, что ближе к разъёму батареи).

Два 6.25 мм Phillips #000. (Головка: диам. 4 мм x толш. 0.5 мм)

Удалите четыре указанных винта Phillips с передней стенки отсека для батареи. Работая слева направо, снимите 2-й, 4-й, 7-й и 9-й винты.

Четыре 3.25 мм Phillips #000. (Головка: диам. 4 мм x толш. 4 мм)

Удалите следующие 4 винта с задней части компьютера:

Два 11 мм Phillips #00 с цилиндрической частью (стержень 2.2 мм диам. x 2 мм длина) (Головка: диам. 3.2 мм x толш. 0.5 мм)

Два 7.25 мм Phillips #00 с цилиндрической частью (стержень 2 мм диам. x 3.75 мм длина) (Головка: диам. 3.2 мм x толш. 0.5 мм)

При сборке два более длинных винта устанавливаются внутри, а два более коротких — снаружи.

Удалите два винта Phillips с правой стороны компьютера у оптического привода:

Два 5.2 мм Phillips #00 с цилиндрической частью (стержень 2.3 мм диам. x 3.25 мм длина) (Головка: диам. 3.2 мм x толш. 0.5 мм)

Нет необходимости снимать аналогичные винты на левой стороне корпуса у портов.

К верхнему корпусу подключены шлейфы трекпада и клавиатуры, поэтому пока не отрывайте верхний корпус полностью.

Используйте пластиковый инструмент для открытия, старую пластиковую карту или аналогичную по толщине карту, чтобы поддеть верхний корпус, начиная с верхнего левого угла и обходя к передней части компьютера.

Верхний корпус может застрять возле соединения над передним краем оптического привода. Если это случится, освободите сначала все остальные стороны, затем тяните вверх верхний корпус по обеим сторонам отверстия оптического привода. Здесь также полезно вставить пластиковую карту, медиатор и т.п.

Если поставить базу MacBook на один торец для лучшего обзора, вы можете сдвинуть четыре серых пластиковых защёлки, удерживающие правую сторону верхнего корпуса. Не паникуйте. Они задвигаются в пазы в верхнем правом краю нижней рамки, над передним краем оптического привода.

При сборке убедитесь, что защёлки на правой стороне над оптическим приводом плотно защёлкнулись. Они отличаются от защёлок на левой стороне и обычно требуют немного более сильного усилия, чтобы защёлкнуться.

Держа верхний корпус приподнятым, потяните вверх чёрную защёлку на конце серебристого шлейфа, чтобы отстегнуть его от разъёма на логической плате.

Если чёрной защёлки нет, можно аккуратно поддеть разъём лопаткой, чтобы вытащить его из гнезда на логической плате. Этот разъём высокий, поэтому поддёмы выполняйте строго по вертикали вверх.

Если при снятии верхнего корпуса вы повредили шлейф, мы продаём его отдельно и у нас есть руководство, которое упрощает его замену.

Пока верхний корпус снят, воспользуйтесь возможностью удалить пыль, волосы и т.п. Лучше использовать баллончик со сжатым воздухом, но если вы используете кисточку, убедитесь, что её щетина изготовлена из материала (обычно натуральный волос), который не накапливает статическое электричество, способное повредить электронику.

При сборке установлены 4 серых пластиковых защёлки в пазах вдоль верхней части рамки перед оптическим приводом (см. вторую и третью фотографии). Эти защёлки должны быть установлены в свои пазы, чтобы соответствующие защёлки на нижней стороне правой части верхнего корпуса защёлкнулись в них.

Возьмите белую пластиковую петлю, прикреплённую к жёсткому диску, и потяните её влево, чтобы извлечь диск из компьютера.

Снимите два винта Phillips с боковой стороны оптического привода.

Два 3.25 мм Phillips #000 (головка: диам. 4 мм x толш. 0.3 мм)

Отключите оранжевый шлейф оптического привода от платы логики, поддев его вертикально вверх пальцем или лопаткой.

Отключите только что обнаруженный разъём шлейфа данных дисплея от платы логики, потянув его вверх за чёрную язычковую петлю.

Если на верхней части разъёма нет язычка, полезно воспользоваться лопаткой для его отключения.

Отключите только что обнаруженный разъём шлейфа жёсткого диска от платы логики, потянув его вверх за чёрную защёлку.

При повторном подключении разъёма шлейфа жёсткого диска убедитесь, что разъём проложен под кабелями правого динамика и микрофона, иначе разъём не сядет заподлицо с платой логики и не сможет полностью войти в свой разъём на плате.

Отделите алюминиевую ленту между вентилятором и оптическим приводом. Поднимайте ленту со стороны вентилятора, оставляя её прикреплённой к оптическому приводу.

При сборке убедитесь, что кабели проложены под лентой, прежде чем снова прикреплять её.

Если клей на этой ленте потерял липкость, можно зафиксировать её обычной клейкой лентой, но не перекрывайте воздухозаборник вентилятора.

Поднимите шлейф данных дисплея вдоль кромки оптического привода, чтобы открыть серебристый винт с крестообразным шлицем.

Удалите винт Phillips #00 длиной 2 мм, фиксирующий задний угол оптического привода.

При повторной установке этого винта убедитесь, что рядом лежащие кабели не зажаты под головкой винта.

Серебристо-оправленный кабель Bluetooth может закрывать винт. В этом случае аккуратно отодвиньте его в сторону. Возможно, вам потребуется снять винт, удерживающий заземляющие пластинки двух соседних кабелей, прежде чем вы сможете достаточно отодвинуть кабель Bluetooth. В более ранних моделях этот винт имеет длину 7 мм, а в моделях Santa Rosa/Penryn и 2009 годов может быть 4,2 мм.

Поднимите плату антенны Bluetooth с переднего края оптического привода.

Выведите шлейф жёсткого диска из-под защёлок вдоль ближней стороны оптического привода.

При сборке заново прокладывайте шлейф под этими защёлками.

Поднимите сторону оптического привода, ближайшую к вам, затем сдвиньте привод к себе и вверх, выворачивая его из компьютера.

Для повторной установки оптического привода выполните следующие действия:

Сначала подвиньте его сторону, ближайшую к задней части Macbook, под край задней рамки слева от петли, одновременно проскользнув монтажный язычок оптического привода в его верхнем левом углу под кабели в этом месте.

Частично опустите привод в нижний корпус. Держите шлейф жёсткого диска подальше от отсека для оптического привода.

Перед окончательным опусканием привода используйте лопатку, чтобы сдвинуть вперёд (в направлении передней части привода) отверстие для винта в монтажном язычке привода.

Сдвиньте вперёд ползунок, который проходит вдоль дальней стороны привода, чтобы вставить конец этого ползунка в небольшой канал в рамке нижнего корпуса. Это помогает зафиксировать привод на месте.

Если при сдвигании ползунка вперёд отверстие для винта в монтажном язычке привода не совпадает с резьбовой латунной вставкой в нижнем корпусе, передний конец ползунка ещё не полностью вошёл в свой канал в рамке. Продолжайте попытки, но если ползунок не движется дальше вправо, снимите привод и проверьте, не погнут ли конец ползунка.

Если передний конец ползунка не погнут, он может быть немного слишком длинным. Используйте пару тонких кусачек, чтобы отрезать узкую часть конца ползунка. При этом оптический привод по-прежнему будет надёжно закреплён.

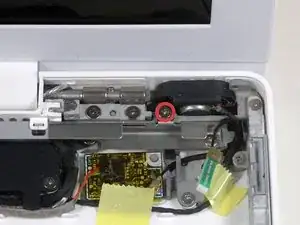

Удалите единственный винт Phillips, фиксирующий правый динамик к нижнему корпусу.

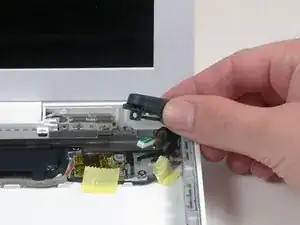

Поднимите правый динамик из его посадочного места и отложите в сторону.

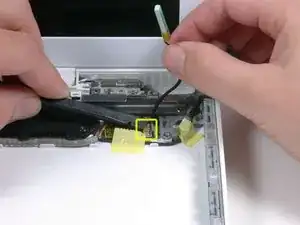

С помощью лопатки отсоедините золотой разъём антенны Bluetooth от платы Bluetooth.

Поднимите антенну Bluetooth и извлеките её из компьютера.
