Замена карты AirPort в MacBook Core 2 Duo

Поверните на 90 градусов по часовой стрелке винт фиксатора батареи с помощью монеты или лопатки.

Извлеките батарею из компьютера.

Открутите три равномерно расположенных крестообразных винта Phillips 000 с задней стенки отсека батареи.

Винты прикреплены к металлической крышке памяти, поэтому они не потеряются.

Для выполнения этого шага может пригодиться гибкое удлинение, продающееся в iFixit.

Удерживая правый конец Г-образной крышки памяти, потяните её на себя, чтобы снять с зацепления отверстия отсека батареи.

Поднимите крышку памяти вверх и извлеките её из компьютера.

Снимите следующие три винта:

Один 11-мм крестообразный винт Phillips#00 в центре нижней крышки. (Головка: диаметром 5 мм, толщиной 0,75 мм)

Два 14,5-мм крестообразных винта Phillips #00 (Головка: диаметром 5 мм, толщиной 0,75 мм)

Если винты застревают в корпусе, можно использовать намагниченную отвёртку, чтобы вытянуть их.

Короткий из трёх винтов устанавливается по центру нижней крышки.

Будьте особенно осторожны с этими винтами — головки легко повредить!

Можно использовать гибкое удлинение, чтобы снизить риск повреждения.

Открутите следующие три винта со стенки отсека батареи:

Один 3-мм крестообразный винт Phillips #0. (Головка: диаметром 2,75 мм.)

Два 4-мм крестообразных винта Phillips #0 с каждой стороны. (Головка: диаметром 2,75 мм.)

Открутите два крестообразных винта с каждой стороны правой стенки отсека батареи (не те, что расположены ближе всего к разъёму батареи).

Два 6,25-мм крестообразных винта Phillips #000. (Головка: диаметром 4 мм, толщиной 0,5 мм)

Открутите четыре отмеченных крестообразных винта от передней стенки отсека батареи. При работе слева открутите 2-й, 4-й, 7-й и 9-й винты.

Четыре 3,25-мм крестообразных винта Phillips #000. (Головка: диаметром 4 мм, толщиной 4 мм)

Снимите следующие четыре винта с задней части компьютера:

Два 11-мм крестообразных винта Phillips #00, с хвостовиком (диаметром 2,2 мм, длиной 2 мм) (Головка: диаметром 3,2 мм, толщиной 0,5 мм)

Два 7,25-мм крестообразных винта Phillips #00, с хвостовиком (диаметром 2 мм, длиной 3,75 мм) (Головка: диаметром 3,2 мм, толщиной 0,5 мм)

При сборке два более длинных винта устанавливаются изнутри, а два более коротких — снаружи.

Открутите два крестообразных винта со стороны оптического привода (справа) компьютера:

Два 5,2-мм крестообразных винта Phillips #00, с хвостовиком (диаметром 2,3 мм, длиной 3,25 мм) (Головка: диаметром 3,2 мм, толщиной 0,5 мм)

Не нужно откручивать аналогичные винты на стороне портов (слева) компьютера.

Верхняя крышка соединена с логической платой ленточными кабелями тачпада и клавиатуры, поэтому пока не отделяйте её полностью.

Воспользуйтесь пластиковой отвёрткой, старой кредитной картой или картой аналогичной толщины, чтобы поддеть верхнюю крышку, начиная с верхнего левого угла, и постепенно продвигайтесь в сторону передней части компьютера.

Верхняя крышка может застревать в месте соединения над передним краем оптического привода. Если это произойдёт, освободите сначала все другие стороны, затем потяните верхнюю крышку вверх с обеих сторон от отверстия оптического привода. В этом случае также может помочь вставка пластиковой карты, медиатора и т.п.

Если Вы поставите основание MacBook вертикально, чтобы лучше рассмотреть, то можете сдвинуть четыре серые пластмассовые защёлки, которые фиксируют правую сторону верхней крышки. Не паникуйте. Они вставляются в пазы в крайней правой верхней части нижней рамы, выше переднего края оптического привода.

При сборке убедитесь, что защёлки с правой стороны над оптическим приводом надёжно защёлкнулись. Они отличаются от защёлок на левой стороне и обычно требуют немного большего усилия, чтобы зафиксироваться.

Удерживая верхнюю крышку, потяните чёрную защёлку на коннекторе серебристого ленточного кабеля в направлении от разъёма на логической плате.

Если чёрной защёлки нет, используйте лопатку, чтобы аккуратно извлечь коннектор из его разъёма на логической плате. Коннектор высокий, поэтому поддевайте его строго вверх.

Если вдруг кабель верхней крышки повредится при её демонтаже, мы продаём этот кабель отдельно, а также имеем руководство, которое упрощает его замену.

Пока верхняя крышка снята — самое подходящее время для удаления пыли, волос и прочего мусора. Лучше всего использовать баллон со сжатым воздухом, но если Вы используете щётку, убедитесь, что щетина изготовлена из материала (обычно из натуральных волос), не создающего статическое электричество, которое может повредить электронику.

При сборке убедитесь, что четыре серые пластмассовые защёлки установлены в пазы, идущие вдоль верхней части рамы перед оптическим приводом (см. второе и третье изображения). Защёлки должны быть установлены в пазы, чтобы выступы на внутренней стороне правой части верхней крышки надёжно защёлкнулись в них.

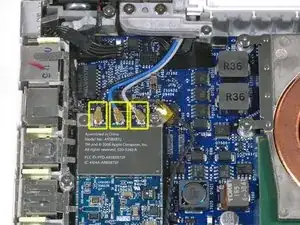

Отсоедините три антенных кабеля от карты AirPort, расположенной с левой стороны компьютера. Аккуратно потяните антенный кабель вверх, чтобы отключить его.

Обратите внимание: слева направо антенные кабели идут в следующем порядке — чёрный, синий, серый.

Если у вас MacBook Core 2 Duo с системой Santa Rosa/Penryn, на карте AirPort всего два антенных кабеля — чёрный слева и серый справа.

Открутите следующие 2 винта от платы Airport:

Один 3-мм винт с левой стороны.

Один 8-мм винт с правой стороны.

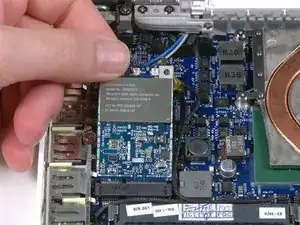

Удерживайте плату Airport за верхнюю часть и сдвиньте её в сторону экрана, вынимая из компьютера.
