Замена карты AirPort в MacBook Unibody, модель A1278

Закройте корпус и положите устройство Unibody лицевой стороной вниз на ровную поверхность.

Нажмите на рифленую часть фиксатора крышки доступа так, чтобы зацепить свободный конец. Поднимите фиксатор, пока он не станет вертикальным.

Теперь крышка доступа должна быть достаточно приподнята, чтобы снять её с корпуса Unibody.

Перед продолжением убедитесь, что фиксатор крышки доступа находится в вертикальном положении.

Возьмитесь за белый пластиковый язычок и вытяните аккумулятор вверх и из корпуса Unibody.

Снимите восемь винтов, крепящих нижнюю крышку к шасси:

Один Phillips винт длиной 3 мм.

Три Phillips винта длиной 13,5 мм.

Четыре Phillips винта длиной 3,5 мм.

Пользуясь двумя руками, приподнимите и снимите нижнюю крышку с верхней части корпуса.

Отсоедините кабель камеры, потянув его разъём прямо от гнезда.

Следите, чтобы не поднимать кабель вверх при отсоединении от разъёма.

Освободите кабель данных камеры из канала в оптическом приводе.

Снимите следующие винты, крепящие кабель данных камеры и правый динамик к верхней части корпуса:

Один частично нарезанный Phillips винт длиной 9,9 мм

Один нарезанный Phillips винт длиной 9,6 мм

Один Phillips винт длиной 4 мм

Сдвиньте скобу кабеля камеры из-под сабвуфера и удалите её из компьютера.

В кабеле iSight имеется ушко, через которое проходит самый левый винт на этих изображениях.

Возьмитесь за пластиковый язычок, закреплённый на фиксаторе кабеля дисплея, и поверните его в сторону разъёма питания.

Потяните разъём кабеля дисплея прямо от гнезда.

Убедитесь, что разъём вытаскивается строго прямо, а не вверх.

Снимите два винта с кронштейна кабеля данных дисплея:

Один Phillips винт длиной 7 мм.

Один Phillips винт длиной 5 мм.

Поднимите кронштейн кабеля данных дисплея из верхней части корпуса.

Удалите два наружных торксовых винта длиной 6 мм, крепящих каждую сторону дисплея к верхней части корпуса (всего 4 винта).

Откройте MacBook так, чтобы дисплей был перпендикулярен верхней части корпуса.

Поместите открытый MacBook на стол, как показано на изображении.

Придерживая дисплей и верхнюю часть корпуса вместе левой рукой, снимите торксовый винт длиной 6 мм с нижнего кронштейна дисплея.

Обязательно придерживайте дисплей и верхнюю часть корпуса вместе левой рукой. Если этого не сделать, освобождённый дисплей и верхняя часть могут упасть, повредив каждый компонент.

Снимите последний оставшийся торксовый винт длиной 6 мм, крепящий дисплей к верхней части корпуса.

Возьмите верхнюю часть корпуса правой рукой и немного поверните её к верхней части дисплея, чтобы верхний кронштейн дисплея вышел за край верхней части корпуса.

Немного отклоните дисплей от верхней части корпуса.

Поднимите дисплей от верхней части корпуса, следя за тем, чтобы не зацепить кронштейны или кабели.

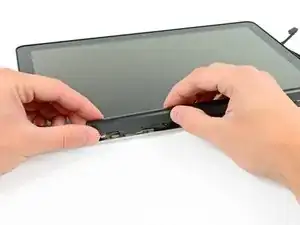

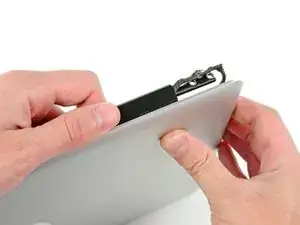

Возьмите пластину шарнира, как показано, и сдвиньте её к правой стороне дисплея.

Она должна сдвинуться примерно на 1/4 дюйма и остановиться. Не прилагайте усилий, чтобы продвинуть её дальше.

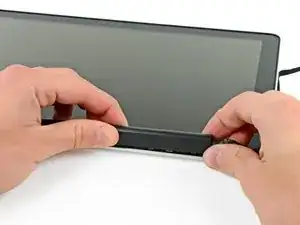

Осторожно покачивайте пластину шарнира вдоль её длинной оси, одновременно оттягивая её от дисплея.

Повторите это вдоль всей длины пластины шарнира, пока Вы не сможете снять её с каркаса, к которому она крепится на дисплее.

Снимите пластину шарнира с дисплея.

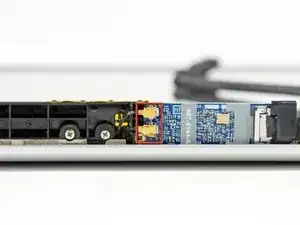

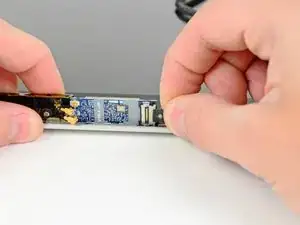

Воспользуйтесь кончиком лопатки, чтобы отсоединить оба разъёма антенны AirPort от гнёзд на плате AirPort.

Осторожно — не сломайте гнёзда на плате AirPort.

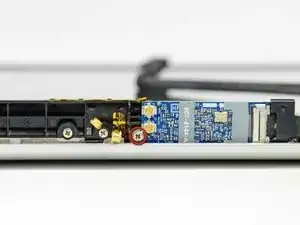

Снимите один Phillips винт длиной 3 мм, крепящий карту AirPort к дисплею рядом с антенной AirPort.

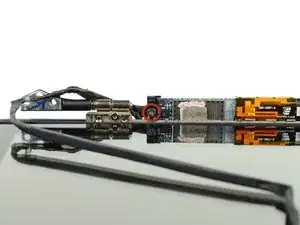

Снимите один Phillips винт длиной 3,3 мм, крепящий направляющую кабеля камеры к дисплею.

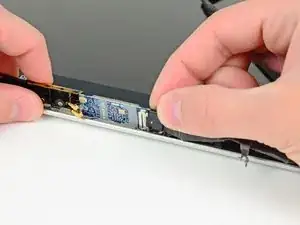

Установите экран в положение, как показано на рисунке, и потяните чёрный пластиковый фиксатор кабеля камеры в сторону правого края экрана.

Снимите фиксатор кабеля камеры.

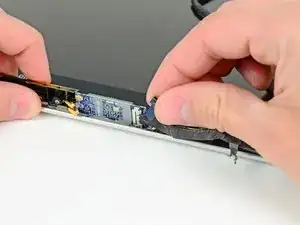

Аккуратно потяните разъём кабеля камеры в сторону правого края экрана и извлеките его из гнезда на карте AirPort.

При повторном подключении кабеля AirPort убедитесь, что U-образные вырезы на одном конце кабеля не видны (они должны быть обращены к плате). Если кабель установлен неправильно, это приведёт к повреждению логической платы.

Снимите оставшийся винт Phillips длиной 3 мм, который крепит сторону карты AirPort, расположенную ближе всего к правому шарниру крышки.

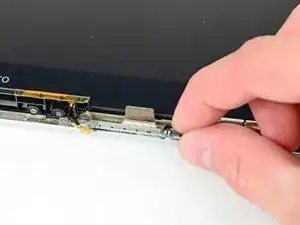

Отведите карту AirPort от радиатора и извлеките её из экрана.

Перед установкой новой карты AirPort убедитесь, что теплопроводный материал на её поверхности не повреждён и правильно расположен относительно маленького радиатора на раме экрана.
