Замена платы антенны и кабелей PowerBook G4 Aluminum 12" 867 MHz

Используйте монету, чтобы повернуть фиксатор батареи на 90 градусов вправо.

Поднимите батарею и выньте её из компьютера.

Снимите четыре винта с крестообразным шлицем с крышки отсека оперативной памяти.

Сдвиньте крышку отсека оперативной памяти в сторону от отсека.

Удалите длинный чёрный винт с крестообразным шлицем рядом с картой памяти.

Снимите маленькую ПЭИ-пластину (EMI finger) под чёрным винтом.

Откиньте дверцу на правой стороне отсека батареи.

Используйте лопатку, чтобы отсоединить антенну AirPort от карты.

Возьмитесь за пластиковую язычок и полностью вытащите карту.

На клавиатуре снимите клавиши F1, F2, F11 и F12.

Это пугает — глубоко вдохните перед продолжением. Поместите указательный палец под верхний левый угол клавиши и поднимите вверх, пока не услышите щелчок. Затем перенесите палец на левый край клавиши и поднимите вверх, чтобы снять клавишу.

Вы освобождаете две защёлки слева клавиши из двух маленьких отверстий в пластиковой ножничной механике.

При установке клавиш обратно поместите клавишу прямо над гнездом и нажмите вниз, пока клавиша не защёлкнется на месте.

Используйте ноготь или маленькую плоскую отвертку, чтобы отодрать серые наклейки, закрывающие каждый из винтов.

Снимите два коротких винта с крестообразным шлицем.

Поднимите клавиатуру за клавиши «esc» и «eject» и аккуратно поднимите до тех пор, пока клавиатура не станет вертикальной.

Возьмитесь за ленту разъёма клавиатуры рядом с разъёмом и отсоедините её от логической платы.

Снимите три маленьких винта с крестообразным шлицем внутри отсека батареи.

Поверните компьютер на 90 градусов по часовой стрелке и снимите два винта средней длины с корпуса.

Снова поверните компьютер на 90 градусов по часовой стрелке и снимите только нижний винт с каждой стороны шарнира.

Ещё раз поверните компьютер на 90 градусов по часовой стрелке и снимите два винта с внешней стенки отсека батареи.

Помните, эти два винта длиннее и имеют плечики.

Переверните компьютер и откройте его.

Снимите следующие 14 винтов:

Шесть винтов 2,5 мм с крестообразным шлицем по обе стороны от области клавиатуры.

Пять винтов 4,5 мм с крестообразным шлицем на левой половине области клавиатуры.

Один шестигранный винт 7 мм в верхнем левом углу верхней крышки (подойдёт отвертка T6 Torx).

Один винт 15 мм с крестообразным шлицем в верхней средней части области клавиатуры.

Один шестигранный винт 16,5 мм в верхнем правом углу верхней крышки (также подойдёт T6 Torx).

Отклейте две полоски фольги с левой стороны области клавиатуры.

Разъёмы на концах кабелей очень прочно зафиксированы в гнёздах на логической плате. Тянув непосредственно за кабель, вы либо отделите кабель от его разъёма, либо вырвете гнездо из логической платы.

Аккуратно отсоедините микрофонный и силовой кабели от логической платы. Используя ногти или зубочистку, аккуратно подденьте разъёмы из их гнёзд. Убедитесь, что вы тянете только за разъём, а не за гнездо.

Используйте оранжевую пластиковую петлю, чтобы отсоединить кабель трекпада.

Начиная с одного из верхних углов возле экрана, пройдитесь по рамке, разделяя верхнюю и нижнюю части корпуса.

Снимите верхнюю крышку с компьютера.

Снимите один винт с крестообразным шлицем с платы геркона (reed switch) на правой стороне компьютера.

Отведите кабель, соединяющий плату геркона с платой DC-to-DC.

Отсоедините кабель геркона от платы DC-to-DC.

Снимите два винта с крестообразным шлицем с кронштейна жёсткого диска.

Используйте оранжевую пластиковую петлю, чтобы отсоединить кабель жёсткого диска от логической платы.

Используйте оранжевый кабель, чтобы подтянуть жёсткий диск вверх, затем выньте его вместе с кронштейном жёсткого диска из компьютера.

Удалите два винта с крестообразным шлицем в углах модема.

Подденьте модем со стороны трекпада.

Отключите кабель модема от модема.

Удалите один винт с крестообразным шлицем, фиксирующий кабель инвертора.

Отключите кабель Bluetooth и уберите его с маршрута.

Отклейте желтую ленту по мере необходимости и удалите следующие 8 винтов:

Один винт с крестообразным шлицем 4,5 мм с правой стороны радиатора.

Три винта с крестообразным шлицем 6 мм рядом с дисплеем.

Два больших винта с крестообразным шлицем 7,5 мм с пружинами (не забудьте снять пружины). Если пружины не высвобождаются, круглогубцы помогут их снять.

Два винта 13 мм с левой стороны радиатора и с правой стороны вентилятора.

Снимите желтую ленту, чтобы освободить кабель с левой стороны радиатора.

Отключите кабель вентилятора от логической платы.

Снимите оранжевую ленту со стороны трекпада вентилятора, чтобы освободить кабель вентилятора.

Схватите радиатор рядом с медным теплоотводом и выньте его из компьютера, освобождая от ленты и кабелей по мере необходимости.

Если нужно заново установить радиатор в ноутбук, у нас есть руководство по теплопроводящей пасте, которое облегчает замену термопасты.

Удалите следующие пять винтов:

Один винт с крестообразным шлицем 3 мм рядом с защёлкой экрана (следите за большим магнитом на защёлке экрана).

Два винта с крестообразным шлицем 3,5 мм, прикрепляющие экранирующие «пальцы» к металлической рамке.

Один винт с крестообразным шлицем 10 мм рядом с оптическим приводом.

Один стоечный винт длиной 14 мм с конусной головкой 4 мм в верхнем левом углу. Вы можете снять эту стойку либо головкой для гаек 4 мм, либо круглогубцами.

Отведите экранирующие «пальцы» над разъёмом аккумулятора от металлической рамки.

Поднимите край платы DC-to-DC, ближайший к дисплею, и вытяните плату из компьютера.

Отключите многоцветный разъём в верхнем правом углу логической платы.

Удалите следующие 2 винта:

Один винт с крестообразным шлицем, спрятанный под кабелем справа от области вентилятора.

Один винт с крестообразным шлицем, фиксирующий кабель данных дисплея слева на компьютере.

Отключите два разъёма на левой стороне компьютера рядом с портами.

Используйте чёрную пластиковую тягу, чтобы отключить кабель данных дисплея от логической платы.

Уберите кабель данных дисплея с маршрута, оттянув жёлтую ленту у платы RJ-11.

Удалите один винт с крестообразным шлицем с платы RJ-11.

Поднимите плату RJ-11 с левой стороны и снимите винт с крестообразным шлицем с металлической рамки.

Удалите два винта с крестообразным шлицем, фиксирующие экранирующие «пальцы» к портам.

Снимите экранирующие «пальцы».

Удалите следующие 5 винтов:

Один винт с крестообразным шлицем 4,5 мм в нижнем левом углу логической платы.

Два винта с крестообразным шлицем 6 мм слева от петли дисплея.

Один винт с крестообразным шлицем 10 мм в верхнем левом углу области вентилятора.

Один винт с крестообразным шлицем 13 мм справа от разъёма для наушников на металлической рамке.

Отключите оранжевый кабель оптического привода от логической платы.

Выньте металлическую рамку из компьютера. Следите, чтобы оранжевый кабель оптического привода не зацепился за рамку, и убедитесь, что вы не забыли отключить другие разъёмы.

Удалите два винта с крестообразным шлицем в нижнем правом углу логической платы.

Не поднимайте логическую плату без отключения разъёма DC-In, находящегося под логической платой.

Поднимите логическую плату частично с оптической стороны.

Отключите разъём DC-In с нижней стороны логической платы.

Возможно, на винте в следующем шаге есть чёрная лента, при необходимости снимите её.

Удалите один винт с крестообразным шлицем, крепящий плату DC-In к нижнему корпусу.

Поднимите плоский чёрный кабель питания постоянного тока из нижней части корпуса, при необходимости удаляя ленту.

Поднимите передний правый угол платы входа питания и поверните её по часовой стрелке, чтобы вывести разъём питания из нижней части корпуса.

Кончик вилки блока питания сломался и остался внутри разъёма питания.

После того как плата входа питания будет удалена.

Отогните металлический экран подавления радиопомех.

Сзади разъёма питания — осторожно оттяните вверх верхнюю часть центральной лапки от корпуса разъёма, образуя зазор.

С передней стороны разъёма — используйте отвёртку, чтобы выдавить сломанный кончик через образованный зазор.

Верните центральную лапку на место.

Установите экран подавления радиопомех на место.

Удалите два винта с крестообразным шлицем в верхнем правом углу компьютера.

Снимите освободившийся небольшой металлический кронштейн.

Удалите два ввинченных винта с крестообразным шлицем на правой стороне оптического привода.

Поднимите оптический привод за его передний левый угол и вытащите его из компьютера.

Если у вас в оптическом приводе застрял диск или другой предмет, у нас есть руководство по ремонту оптического привода.

Отключите многоцветный разъём, сдвинув его влево.

Отключите серебристый кабель Bluetooth, потянув прямо вверх.

Удалите один винт с крестообразным шлицем с правой стороны платы.

Поднимите плату Bluetooth и выньте её из компьютера.

Отогните жёлтую ленту с правой стороны сабвуфера.

Удалите один винт с крестообразным шлицем с правой стороны сабвуфера, под снятой лентой.

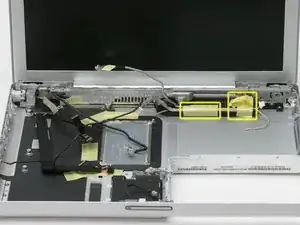

Снимите жёлтую ленту, фиксирующую оставшиеся кабели на стороне сабвуфера.

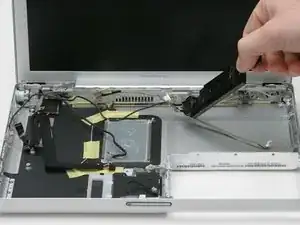

Отодвиньте сабвуфер от экрана и извлеките его из компьютера.

Освободите антенну Airport Extreme из слота карты и нижнего корпуса, при необходимости удаляя ленту.

Положите ткань между экраном и нижним корпусом.

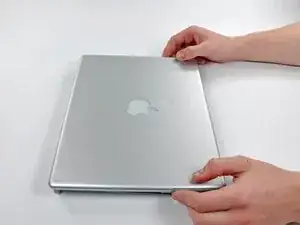

Закройте нижний корпус и переверните ноутбук.

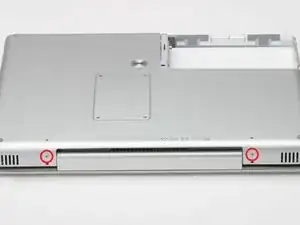

Удалите два винта с крестообразным шлицем с нижнего корпуса.

Удалите два винта с крестообразным шлицем по обеим сторонам шарнира дисплея.

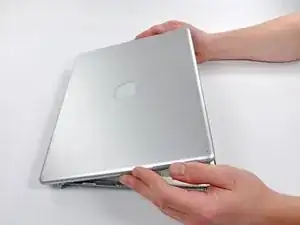

Схватитесь за нижний корпус, нажмите вниз со стороны шарнира и одновременно поверните другой конец корпуса к себе, пока он не отщёлкнется, затем полностью снимите его (оставив дисплей).

Вы фактически отделили компьютер от дисплея.

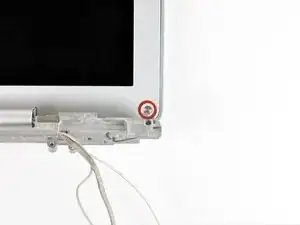

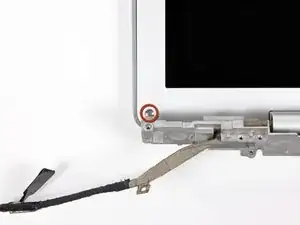

Удалите два винта Torx T6 в нижнем левом и нижнем правом углах дисплея, крепящие заднюю рамку к сборке дисплея.

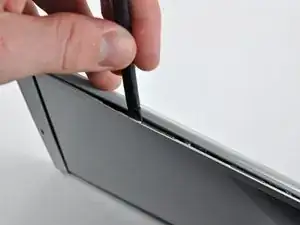

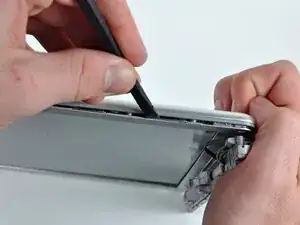

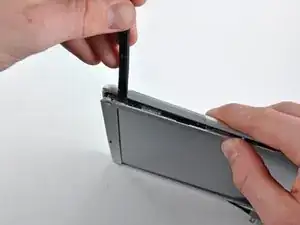

Вставьте лопатку между левой кромкой передней рамки дисплея и пластиковой полосой, прикреплённой к задней рамке, заострённой стороной инструмента в направлении ЖК-панели.

Поверните инструмент от ЖК-панели, чтобы отщёлкнуть заднюю рамку от защёлок на передней рамке дисплея.

Продолжайте по левой кромке дисплея, пока задняя рамка равномерно не отделится от передней.

Вставьте лопатку между правой кромкой передней рамки дисплея и пластиковой полосой, прикреплённой к задней рамке, заострённой стороной инструмента в направлении ЖК-панели.

Поверните инструмент от ЖК-панели, чтобы отщёлкнуть заднюю рамку от защёлок на передней рамке дисплея.

Продолжайте по правой кромке дисплея, пока задняя рамка равномерно не отделится от передней.

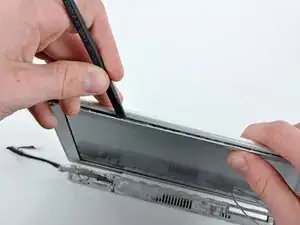

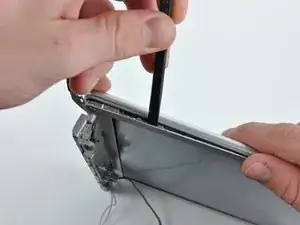

Вставьте лопатку между верхней кромкой передней рамки дисплея и пластиковой полосой, прикреплённой к задней рамке, заострённой стороной инструмента в направлении ЖК-панели.

Поверните инструмент от ЖК-панели, чтобы отщёлкнуть заднюю рамку от защёлок на передней рамке дисплея.

Продолжайте по верхней кромке дисплея, пока задняя рамка равномерно не отделится от передней.

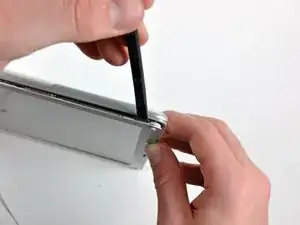

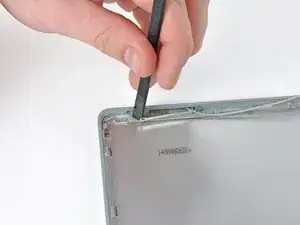

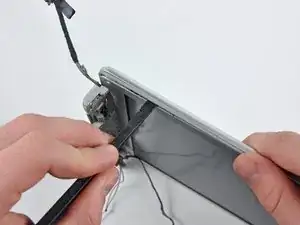

Вставьте лопатку в пространство между передней рамкой и задней рамкой дисплея возле верхнего левого угла.

Освободите защёлку, повернув лопатку от экрана.

Повторите этот процесс в верхнем правом углу дисплея.

Эти защёлки особенно трудно отщёлкнуть, и для их снятия может потребоваться дополнительное усилие.

Поднимите верхнюю кромку задней рамки дисплея слегка вверх.

Сдвиньте заднюю рамку дисплея от себя, чтобы освободить последние несколько защёлок.

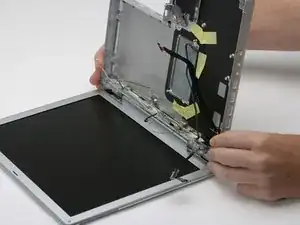

Поверните заднюю рамку дисплея и положите её рядом с дисплеем.

Задняя рамка всё ещё соединена с дисплеем при помощи ленточных кабелей на нижнем крае.

Переверните устройство и снимите по два винта Phillips 4,5 мм с каждой стороны металлического кронштейна (всего четыре винта).

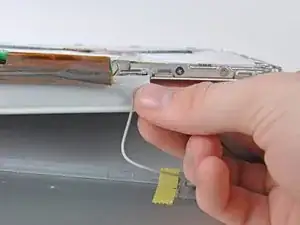

Протяните кабели инвертора дисплея, антенны и передачи данных дисплея через кронштейн и снимите металлический кронштейн.

Переверните устройство.

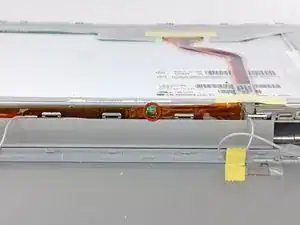

Снимите винт Phillips 5,5 мм, соединяющий инвертор дисплея с передней рамкой дисплея.

Инвертор — это чрезвычайно тонкая печатная плата, очень хрупкая и легко трескается. Обращайтесь осторожно.

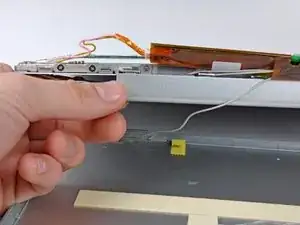

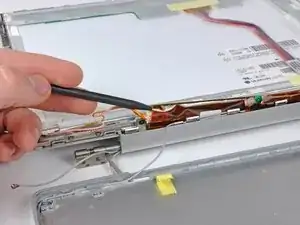

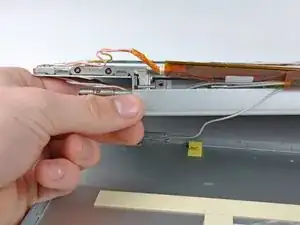

Используя заострённый конец лопатки, приподнимите инвертор дисплея из крышки сцепления.

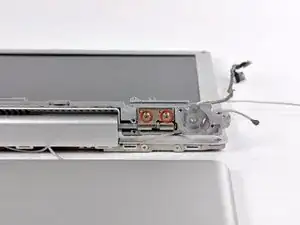

Снимите три винта Phillips 3,0 мм, соединяющие крышку сцепления с передней рамкой дисплея.

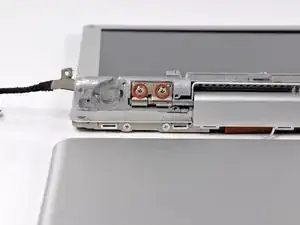

Опустите левый край крышки сцепления вниз.

Опустите правый край крышки сцепления вниз.

Снимите крышку сцепления с устройства.

Отключите кабель инвертора, потянув разъём от гнезда на плате инвертора.

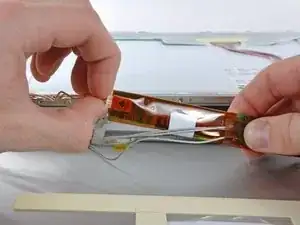

Начиная с двух язычков ленты, отогните ленту от инвертора дисплея, чтобы освободить плату антенны.

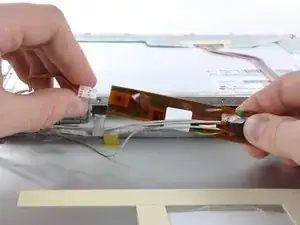

Отделите плату антенны от инвертора дисплея.

Снимите инвертор дисплея.

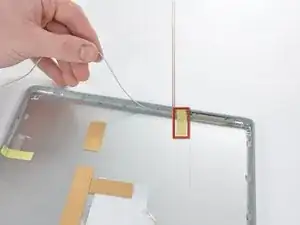

Снимите любую ленту, покрывающую правый антеннный кабель.

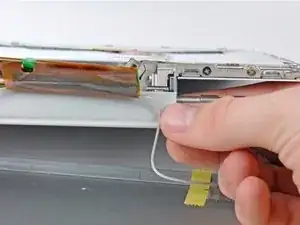

Выведите антеннный кабель с правой стороны задней рамки дисплея.

Антенна приклеена к задней рамке дисплея с помощью клея. Чтобы снять её, поместите плоский конец лопатки за верхний край антенны и аккуратно проверните лопатку, чтобы отщёлкнуть антенну.

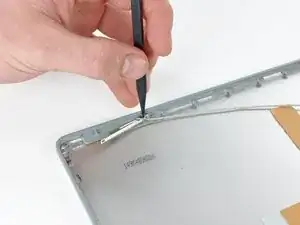

Поместите заострённый конец лопатки за нижнюю часть антенны и аккуратно поверните лопатку, чтобы освободить антенну от задней рамки дисплея.

Снимите любую ленту, покрывающую левый антеннный кабель.

Выведите антеннный кабель с левой стороны задней рамки дисплея.

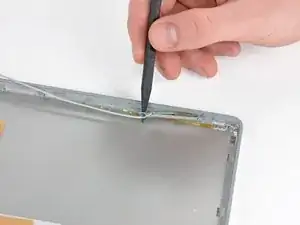

Снимите левую антенну так же, как была снята правая антенна (показано выше).

Снимите антеннный узел.
