Замена сабвуфера и правого динамика MacBook Pro 15", Unibody, середина 2010

Открутите следующие десять винтов, крепящих нижнюю крышку к верхней:

Три Phillips-винта длиной 13,5 мм (14,1 мм).

Семь Phillips-винтов длиной 3 мм.

При выкручивании этих винтов обратите внимание, что они выходят под небольшим углом. При установке их необходимо вкручивать точно так же.

Двумя руками приподнимите нижнюю крышку в районе вентиляционного отверстия, чтобы освободить два фиксатора, удерживающих её на верхней крышке.

Снимите нижнюю крышку и отложите её в сторону.

Открутите два трёхгранных винта длиной 7,4 мм, крепящих аккумулятор к верхней крышке.

Примечание: для некоторых ремонтов (например, замена жёсткого диска) снятие аккумулятора не обязательно, но оно предотвращает случайные замыкания электронных компонентов материнской платы. Если вы не снимаете аккумулятор, будьте осторожны — некоторые участки материнской платы могут находиться под напряжением.

Для замены жёсткого диска не обязательно выполнять шаги 3–6. Однако перед началом работ рекомендуется отключить все источники питания.

Кончиком пальца осторожно отогните уголок предупредительной наклейки, чтобы открыть скрытый трёхгранный винт.

Открутите последний трёхгранный винт длиной 7,4 мм, крепящий аккумулятор к верхней крышке.

Потяните за пластиковую язычковую петлю и приподнимите аккумулятор, после чего сдвиньте его от длинного края верхней крышки.

Пока не пытайтесь полностью извлечь аккумулятор.

Наклоните аккумулятор в сторону от платы логики, чтобы получить доступ к разъёму кабеля аккумулятора.

Отсоедините кабель аккумулятора от разъёма на плате логики и извлеките аккумулятор из верхней крышки.

Тяните кабель аккумулятора в сторону от центра платы логики.

Если устанавливается новый аккумулятор, после установки необходимо его откалибровать:

Зарядите его до 100 % и продолжайте зарядку как минимум ещё 2 часа. Затем отключите зарядное устройство и используйте ноутбук в обычном режиме, полностью разрядив аккумулятор. Когда появится предупреждение о низком заряде, сохраните данные и продолжайте работать до перехода компьютера в спящий режим. Подождите не менее 5 часов, затем подключите зарядное устройство и зарядите аккумулятор до 100 % без перерывов.

Если после установки нового аккумулятора наблюдаются необычные явления или проблемы, возможно, потребуется сбросить SMC вашего MacBook.

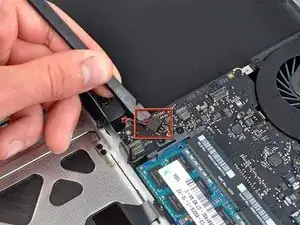

Плоским концом лопатки подденьте разъём ленточного кабеля AirPort/Bluetooth и отсоедините его от платы логики.

Отсоедините кабель камеры, потянув его разъём от разъёма на плате логики (в сторону оптического привода).

Плоским концом лопатки подденьте разъём оптического привода и отсоедините его от платы логики.

Открутите два Phillips-винта, крепящих корпус AirPort/Bluetooth.

Осторожно поверните корпус AirPort/Bluetooth (с подключёнными кабелями AirPort и антенны) в сторону от нижней крышки.

Открутите три Phillips-винта, крепящих оптический привод к верхней крышке:

Один 4,5 мм Phillips-винт, крепящий скобу оптического привода к верхней крышке в районе вентилятора.

Два 2,5 мм Phillips-винта, крепящих оптический привод к верхней крышке в районе отверстия для дисков.

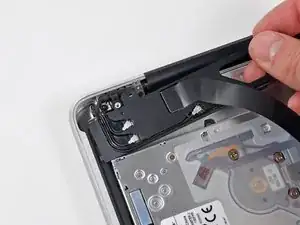

Приподнимите оптический привод в районе его разъёма и потяните в сторону от верхней крышки, чтобы извлечь его из компьютера.

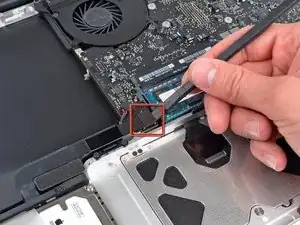

Плоским концом лопатки подденьте разъём кабеля жёсткого диска/датчика ИК и отсоедините его от платы логики.

Отклейте кабель жёсткого диска от канала в сабвуфере и правом динамике.

Плоским концом лопатки подденьте разъём сабвуфера и аккуратно поднимите его прямо вверх, отсоединяя от платы логики.

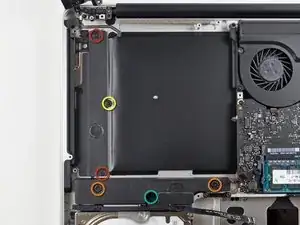

Открутите шесть Phillips-винтов, крепящих сабвуфер и правый динамик к верхней крышке:

Два 3,2 мм Phillips-винта.

Два 12,3 мм Phillips-винта.

Один 2,5 мм Phillips-винт.

Один 8,3 мм Phillips-винт.

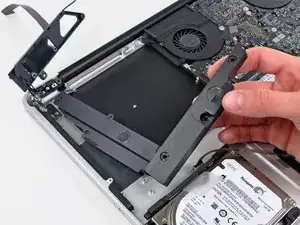

Поднимите вверх и извлеките узел сабвуфера и правого динамика из верхней крышки.

Перед установкой скобы AirPort/Bluetooth на верхнюю крышку убедитесь, что небольшой пластиковый выступ по её левому краю вошёл в специальное отверстие, вырезанное в чёрном пластиковом корпусе вокруг отверстия для оптического привода.
