Замена платы логики iMac Intel 21.5" EMC 3068

Следуйте шагам этого руководства, чтобы удалить или заменить плату логики в iMac Intel 21.5" EMC 3068.

Некоторые изображения в этом руководстве используют iMac 2015 года выпуска, у которого есть незначительные визуальные отличия. Эти отличия не влияют на процедуру ремонта.

Это руководство помечено как «потенциально опасное», потому что требует работы с блоком питания, содержащим большие конденсаторы. Отключите iMac от сети и удерживайте кнопку питания не менее 10 секунд, чтобы помочь разрядить конденсаторы. Держите плату за края и не прикасайтесь к поверхностным компонентам.

Шаг 1

При свободном шарнире iMac будет неуравновешен и с ним будет трудно работать. Ремонт выполняется быстро и легко с сервисной клинья iMac, но может быть выполнен и без него.

Если вы используете картонный сервисный клин iFixit, следуйте этиим инструкциям по сборке, чтобы собрать его.

Перед началом любых работ с iMac: Отключите компьютер от питания и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны и не прикасайтесь к выводам конденсаторов или к любым оголенным паянным соединениям на задней стороне блока питания. Держите плату только за края.

Шаг 2

Начав с левой стороны дисплея, рядом с кнопкой питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней крышкой.

Ограничитель на инструменте для открытия iMac не даст вам засунуть ролик слишком глубоко. Если вы используете другой инструмент, вставляйте не более 3/8" в дисплей. В противном случае вы рискуете перерезать антеннные кабели и нанести серьезный ущерб.

Шаг 3

Используйте инструмент как ролик для пиццы — прокатывайте его вдоль зазора, и он разрежет пенополиуретановый клей по центру.

Всегда давите рукояткой позади режущего ролика. Если тянуть, ролик может вырваться из рукоятки.

Проводите инструмент вдоль левой стороны дисплея.

Шаг 4

Продолжайте проводить инструмент вокруг верхнего левого угла.

Шаг 5

Разрежьте клей вдоль верхней левой части дисплея.

Шаг 6

Продолжайте вдоль верхней части дисплея.

Возможно, стоит пройтись инструментом по уже разрезанному месту несколько раз, чтобы убедиться, что вы разделили как можно больше клея.

Шаг 7

Проведите инструмент вокруг верхнего правого угла дисплея.

Шаг 8

Катите инструмент вниз вдоль правой стороны дисплея.

Шаг 9

Доведите инструмент до нижней части правой стороны дисплея.

На этом этапе желательно пройти инструментом вокруг всего дисплея снова, чтобы убедиться, что вы разрезали как можно больше клея.

Шаг 10

Хотя инструмент для открытия разрезал большую часть клея, дисплей все ещё будет немного приклеен к корпусу. Для освобождения оставшегося клея понадобится пластиковая карта.

Установите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, задвиньте пластиковую карту между дисплеем и рамкой.

Будьте осторожны и не вставляйте пластиковую карту глубже 3/8", иначе вы можете повредить внутренние компоненты.

Шаг 11

Осторожно поверните пластиковую карту боковой стороной, чтобы создать зазор между дисплеем и рамкой.

Двигайтесь медленно и не перегружайте стекло дисплея — вам нужно создать зазор примерно 1/4".

Шаг 12

Сдвиньте карту к центру дисплея, чтобы разрезать оставшийся клей в верхнем правом углу iMac.

Обязательно остановитесь перед камерой iSight, иначе вы можете её повредить.

Шаг 13

Снова задвиньте пластиковую карту в верхний правый угол и оставьте её там, чтобы клей не склеился заново.

Шаг 14

Вставьте вторую пластиковую карту в зазор между дисплеем и рамкой рядом с верхним левым углом iMac.

Шаг 15

Осторожно поверните карту вверх, слегка увеличивая пространство между дисплеем и рамкой.

Как и с другой стороны, поворачивайте медленно, давая клею время отделиться, и следите, чтобы не перегрузить стекло дисплея.

Шаг 16

Подвиньте пластиковую карту к центру, снова останавливаясь прямо перед камерой iSight.

Шаг 17

Вставьте пластиковую карту обратно в верхний левый угол.

Шаг 18

Когда обе пластиковые карты вставлены, как показано рядом с углами, аккуратно проверните карты вбок, чтобы увеличить зазор между дисплеем и корпусом.

Если есть участки, которые кажутся застрявшими и не отделяются, прекратите проворачивать и используйте одну из карт, чтобы перерезать оставшийся клей.

Начните приподнимать верхнюю часть дисплея от рамки.

Поднимайте дисплей только на несколько дюймов — кабели передачи данных и питания дисплея всё ещё подключены к логической плате.

Шаг 19

Поднимите дисплей настолько, чтобы получить удобный доступ к разъёму, но не настолько, чтобы натянуть кабели и напрячь их соединения (примерно 8").

Держите дисплей одной рукой, а другой рукой отключите кабель питания дисплея.

Шаг 20

Продолжая поддерживать дисплей одной рукой, откиньте металлический фиксирующий кронштейн на кабеле передачи данных дисплея.

Аккуратно выньте кабель передачи данных дисплея из его гнезда на логической плате.

Убедитесь, что вы вынимаете разъём кабеля передачи данных дисплея прямо из гнезда, удерживая его параллельно материнской плате, чтобы не повредить его.

Шаг 21

Поднимите дисплей до почти вертикального положения.

На этом этапе по нижнему краю дисплея всё ещё остаётся полоска клея, которая удерживает дисплей в рамке как петля. Вы можете ослабить этот клей, несколько раз поднимая и опуская дисплей.

Шаг 22

Будьте очень осторожны, чтобы не прикасаться к выводам конденсаторов или к любым открытым паяным соединениям на обратной стороне блока питания (обведено красным).

Схватите маленькую язычок на конце одной из нижних полос клея дисплея и потяните клей в сторону верхней части iMac, чтобы удалить его.

Повторите этот шаг с другой полосой клея и удалите её.

Если какая-либо полоска клея порвётся до полного удаления, используйте пластиковую карту, чтобы разрезать оставшийся клей.

Шаг 23

Поднимите дисплей от рамки и извлеките его из iMac.

Возможно, потребуется медленно поднимать с одной стороны, чтобы отлепить оставшийся клей.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и сделан из стекла.

После разрезания клея он не пригоден для повторного запечатывания дисплея на месте. Следуйте этому руководству, чтобы заменить полосы клея, которые закрепляют дисплей на задней крышке.

Шаг 24

Уберите следующие пять винтов с крестообразной шлицем, удерживающих нижний опорный кронштейн на месте:

Четыре винта 3.2 мм

Один винт 1.7 мм

Вам может понадобиться приподнять подкладку клея по нижнему краю корпуса iMac, чтобы получить доступ к винтам.

Шаг 25

Снимите нижний опорный кронштейн (также называемый «подбородочным ремнём») с корпуса iMac.

Шаг 26

Снимите следующие винты Torx T10, закрепляющие кронштейны жесткого диска в iMac:

Два винта 21 мм

Один винт 9 мм

Один винт 27 мм

Шаг 27

Снимите левый и правый кронштейны жесткого диска из iMac.

Шаг 28

Следующие шаги приближают ваши руки к открытой поверхности блока питания. Не прикасайтесь к поверхности блока питания или к любым открытым местам пайки. Прикосновение может привести к удару высокого напряжения от множества крупных конденсаторов, подключённых к плате.

Используйте наконечник лопатки, чтобы сдвинуть каждую сторону разъёма кабеля кнопки питания и аккуратно «вывести» его из гнезда.

Шаг 29

Используйте наконечник лопатки, чтобы сдвинуть каждую сторону разъёма кабеля управления блоком питания и аккуратно «вывести» его из гнезда.

Шаг 30

Снимите два винта Torx T8 7.2 мм, которыми блок питания закреплён на задней крышке.

Шаг 31

При работе с блоком питания будьте очень осторожны, чтобы не прикасаться к выводам конденсаторов или открытым паяным соединениям на обратной стороне блока питания. Держите плату только за края.

Наклоните блок питания вперёд.

Шаг 32

Поднимите блок питания слегка вверх и вытащите его из задней крышки.

Поверните блок питания против часовой стрелки, подняв правую сторону примерно на дюйм выше левой.

Шаг 33

Сдвиньте блок питания вправо, чтобы освободить винтовые стойки на задней крышке.

Шаг 34

Качните блок питания вперёд и выньте его из углубления в задней крышке.

Не пытайтесь полностью извлечь блок питания из iMac — он всё ещё подключён к плате логики.

Шаг 35

Будьте очень осторожны, не прикасайтесь к выводам конденсаторов или к любым оголённым паянным контактам на задней стороне блока питания. Держите плату только за края.

Не допускайте соприкосновения оголённых паянных контактов с металлической поверхностью — это может вызвать короткое замыкание.

Переверните блок питания, чтобы получить доступ к разъёму кабеля постоянного тока за платой логики.

Чтобы отсоединить кабель, сожмите фиксатор на задней стороне разъёма, за платой логики, и вытяните разъём прямо наружу.

Шаг 36

В следующих шагах может быть удобно положить iMac на заднюю панель.

Используйте плоский конец лопатки, чтобы нажать фиксатор на боковой стороне разъёма сетевого входа внутрь.

Удерживая фиксатор лопаткой, захватите кабель сетевого входа и вытяните разъём прямо из гнезда.

Шаг 37

Удалите блок питания из iMac.

Шаг 38

Осторожно вытяните разъём кабеля вентилятора прямо из его гнезда на плате логики.

Шаг 39

Удалите три винта T10 Torx длиной 10 мм, крепящие вентилятор к задней крышке.

Верхний винт имеет резиновую опору, приклеенную к головке, для поддержки дисплея — оставьте её на месте.

Шаг 40

Снимите вентилятор с iMac.

Шаг 41

Поднимите жёсткий диск от края, ближайшего к плате логики, и немного вытащите его из гнезда.

Жёсткий диск соединён одним комбинированным кабелем питания/данных SATA — не пытайтесь полностью извлечь его из iMac пока.

Шаг 42

Используйте лопатку, чтобы отсоединить комбинированный кабель питания и данных SATA, аккуратно поддев большой пластиковый разъём и оторвав его от жёсткого диска.

Шаг 43

Извлеките сборку жёсткого диска из iMac.

Шаг 44

Удалите винт T8 Torx длиной 7.3 мм, крепящий лоток жёсткого диска к задней крышке.

Шаг 45

Снимите лоток жёсткого диска.

Шаг 46

Осторожно вытяните разъём кабеля левого динамика прямо из его гнезда на плате логики.

Шаг 47

Выведите кабель левого динамика из держателя, потянув его прямо вверх из зажимного клипса на задней крышке.

Шаг 48

Аналогично предыдущему шагу, выведите кабели SATA и питания, потянув оплётку прямо вверх из зажимного клипса.

Шаг 49

Отклейте кусок ленты, соединяющий разъём левого динамика с кабелями питания и данных SATA.

Шаг 50

Поднимите металлическую фиксирующую пластину на разъёме кабеля камеры FaceTime.

Вытяните кабель камеры FaceTime прямо из его гнезда на плате логики.

Это деликатный разъём, который легко повредить.

Шаг 51

Удалите два винта T5 Torx длиной 4.0 мм, крепящие четыре антенных разъёма к карте AirPort/Bluetooth.

Шаг 52

Отключите все четыре антенные разъёма, поддев их и вынимая прямо вверх из гнёзд на плате AirPort/Bluetooth.

Шаг 53

Аккуратно потяните разъём кабеля правого динамика параллельно плате, прямо из его гнезда на логической плате.

Шаг 54

Используйте плоскую кромку лопатки, чтобы поддеть разъём кабеля разъёма для наушников и вынуть его из гнезда на логической плате.

Слегка сдвиньте кабель вправо.

Шаг 55

Снимите ленту, закрывающую выпускной канал.

Шаг 56

Удалите следующие винты T8 Torx, крепящие выпускной канал к задней крышке:

Два винта 6,2 мм

Два винта 4,7 мм

Шаг 57

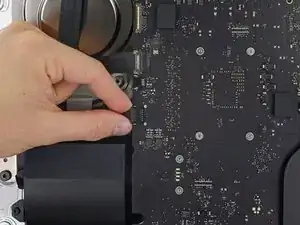

Используйте наконечник лопатки, чтобы открыть фиксирующую защёлку на ленточном кабеле микрофона в ZIF-разъёме ZIF socket.

Убедитесь, что вы поддеваете подвижную фиксирующую защёлку, а не сам разъём.

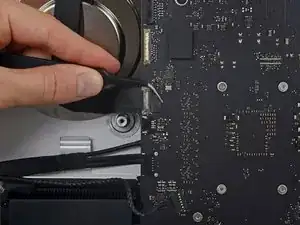

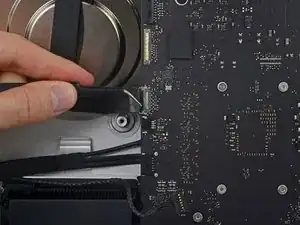

Аккуратно вытащите ленточный кабель микрофона прямо из его гнезда.

Шаг 58

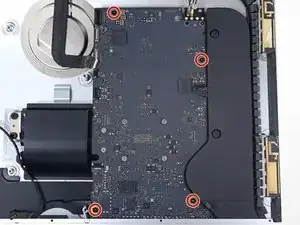

Снимите четыре винта T8 Torx длиной 7,3 мм, крепящие логическую плату к задней крышке.

Шаг 59

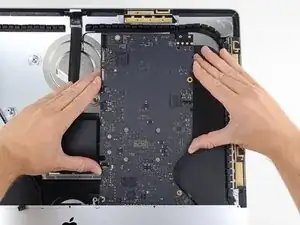

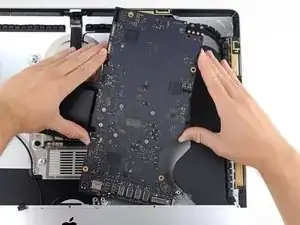

Отклоните верхнюю часть логической платы от задней крышки.

При снятии и установке логической платы осторожно обращайтесь с тонким ленточным кабелем микрофона в нижнем левом углу, чтобы не повредить его.

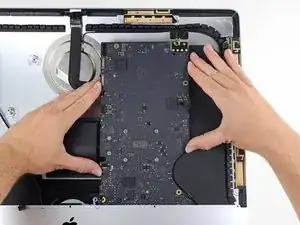

Поднимите логическую плату прямо вверх и выньте её из iMac.

Будьте осторожны, чтобы не зацепить плату за какие-либо стойки для винтов на задней крышке.

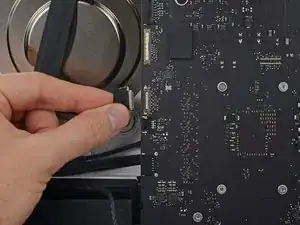

Шаг 60

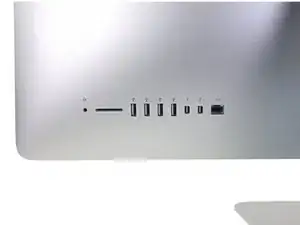

При сборке iMac убедитесь, что внешние порты ввода-вывода выровнены правильно. Логическая плата может стоять косо, даже если все винты затянуты.

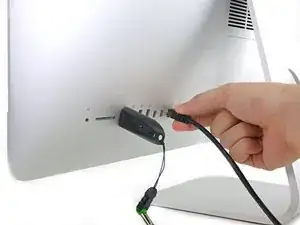

Используйте USB-флешку и/или кабель Ethernet, чтобы убедиться, что логическая плата выровнена правильно при закручивании винтов.

Шаг 61

Разъём SATA данных имеет защёлку, которую нужно нажать, чтобы вынуть разъём.

Нажимая защёлку большим пальцем, поднимите и отсоедините разъём SATA данных от его гнезда на логической плате.

Шаг 62

Схватите разъём питания жесткого диска и аккуратно выньте его из гнезда на логической плате.

Шаг 63

Держа плату за края, переверните логическую плату, чтобы получить доступ к двум модулям оперативной памяти.

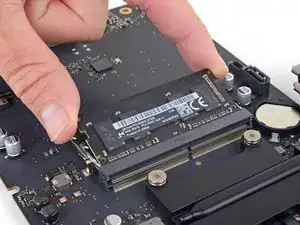

Модуль памяти удерживается двумя зажимами, по одному с каждой стороны. Раздвиньте зажимы от модуля пальцами.

При освобождении модуль оперативной памяти выскочит под небольшим углом.

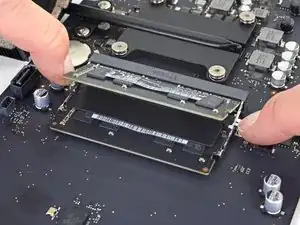

Шаг 64

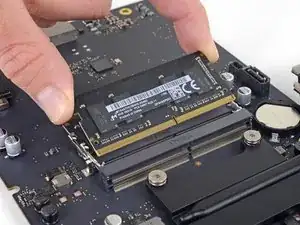

Поднимите модуль оперативной памяти под углом примерно 30 градусов и выньте его, сдвинув вбок.

При обращении с модулем памяти трогайте только внешние кромки. Избегайте прикосновения к золотистым контактным площадкам вдоль нижнего края.

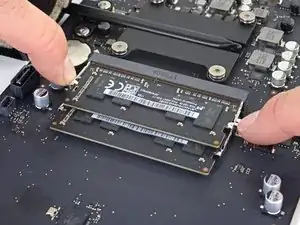

Чтобы установить новый модуль памяти, вставьте его под тем же углом до плотной посадки, затем опустите вниз до щелчка зажимов.

Шаг 65

Оригинальный модуль оперативной памяти, расположенный ближе к логической плате, имеет термопрокладку, приклеенную к его верхней стороне (обращённой от логической платы, между двумя DIMM).

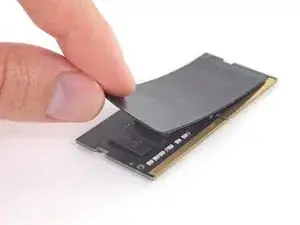

Снимите и перенесите термопрокладку с оригинального модуля на заменяемый модуль перед установкой в нижний слот.

Шаг 66

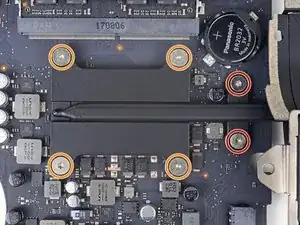

Снимите два винта T8 с торца радиатора у выпускного отверстия.

Ослабьте, но не снимайте, четыре закреплённых винта T8, удерживающих радиатор со стороны процессора.

Шаг 67

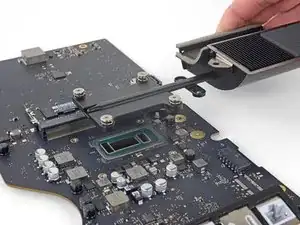

Поднимите и снимите узел радиатора с логической платы.

Следуйте нашему руководству по нанесению термопасты thermal paste application guide, чтобы заново нанести термопасту при сборке.

Шаг 68

Удалите два винта T8 длиной 3,3 мм, крепящие карту AirPort/Bluetooth к логической плате.

Шаг 69

Слегка приподнимите карту AirPort/Bluetooth и вытяните её прямо из гнезда.

Не применяйте чрезмерную силу при вынимании конца карты AirPort/Bluetooth из гнезда на логической плате — это может повредить гнездо.

При установке убедитесь, что карта полностью вставлена перед закручиванием фиксирующих винтов.

Если карта AirPort/Bluetooth вставлена правильно, её монтажные отверстия должны совпадать с отверстиями на логической плате.

Шаг 70

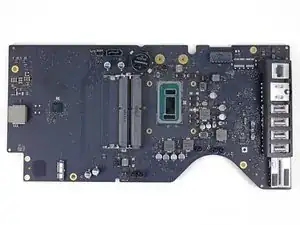

Остаётся только материнская плата.

На материнской плате установлена батарея PRAM. Если у вашей новой материнской платы батарея отсутствует, вы можете перенести батарею со старой платы, следуя этим шагам.

Следуйте нашему руководству по нанесению термопасты, чтобы восстановить покрытие термопастой на процессоре.

При сборке материнской платы обращайте внимание на положение разъёмов ввода-вывода. Когда плата будет установлена в корпус, вставьте USB- или Thunderbolt-кабель в один из разъёмов для точного выравнивания.

Заключение

Для повторной сборки устройства выполните указанные инструкции в обратном порядке.
