Замена накопителя iMac Intel 21,5 дюйма с дисплеем Retina 4K, формат blade SSD

Поскольку шарнир может свободно двигаться, iMac будет неустойчив и сложен в ремонте. Работы будут быстрыми и простыми при использовании фиксирующей вставки для iMac, но возможны и без неё.

Если вы используете картонную фиксирующую вставку iFixit, соберите её, следуя этим инструкциям по сборке.

Перед началом любых работ с вашим iMac: отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны — не прикасайтесь к выводам конденсаторов и открытым участкам припоя на задней стороне блока питания. Держите плату только за края.

Начиная с левой стороны дисплея, около кнопки питания, вставьте инструмент для вскрытия iMac в зазор между стеклянной панелью и задней крышкой.

Опорное кольцо на инструменте для вскрытия iMac не позволит вставить колесо слишком глубоко. При использовании другого инструмента вставляйте его не более чем на 3/8 дюйма (примерно 10 мм) между стеклом. В противном случае вы можете перерезать антенные кабели и нанести серьёзный ущерб.

Используйте инструмент как тесторез — прокатите его по зазору, и он разрежет пенополиуретановый клей по центру.

Убедитесь, что вы всегда проталкиваете инструмент рукояткой вперед по ходу резки. Если тянуть за ручку, колесо может выскочить из корпуса.

Продвиньте инструмент вдоль левой стороны дисплея.

Продолжайте движение инструмента вверх, огибая верхний левый угол.

Разрежьте клей в верхней левой части дисплея.

Продолжайте двигаться вдоль верхней части дисплея.

Возможно, потребуется несколько раз пройти инструментом по уже разрезанному участку, чтобы убедиться, что клей максимально отделён.

Продвиньте инструмент вокруг верхнего правого угла дисплея.

Прокатите инструмент вниз вдоль правой стороны дисплея.

Завершите продвижение инструмента до нижней части правого края дисплея.

На данном этапе пройдитесь инструментом ещё раз по всему периметру дисплея, чтобы убедиться, что клей повсеместно разрезан.

Хотя основная часть клея уже разрезана инструментом для вскрытия, дисплей всё ещё слегка приклеен к корпусу. Пластиковая карта понадобится, чтобы окончательно снять последние участки клея.

Положите iMac экраном вверх на стол.

Начиная с верхнего правого угла iMac, вставьте пластиковую карту между дисплеем и рамой.

Будьте осторожны, не вставляйте пластиковую карту более чем на 3/8 дюйма (примерно 10 мм), иначе вы можете повредить внутренние компоненты.

Осторожно поворачивайте пластиковую карту боком, чтобы создать зазор между дисплеем и рамой.

Двигайтесь медленно и не нагружайте слишком сильно стекло дисплея — вам нужно получить зазор примерно 1/4 дюйма (около 6 мм).

Продолжайте проталкивать карту к центру дисплея, разрезая остатки клея в верхнем правом углу iMac.

Убедитесь, что вы остановитесь до камеры iSight, в противном случае вы можете её повредить.

Вставьте пластиковую карту в верхнем правом углу ещё раз и оставьте её там, чтобы клей не приклеился обратно.

Вставьте вторую пластиковую карту в зазор между дисплеем и рамой возле верхнего левого угла iMac.

Осторожно поднимите карту вверх, немного увеличивая зазор между дисплеем и рамой.

Как и на другой стороне, поворачивайте карту медленно, давая клею время отделиться, и следите, чтобы не повредить стекло дисплея чрезмерным усилием.

Переместите пластиковую карту к центру, вновь остановившись непосредственно перед камерой iSight.

Вставьте пластиковую карту обратно в верхний левый угол.

Удерживая обе пластины в углах, как показано на изображении, аккуратно поверните их в стороны, чтобы увеличить зазор между дисплеем и корпусом.

Если какие-либо участки сопротивляются и не разъединяются, прекратите поворачивать и используйте одну из карт, чтобы разрезать остатки клейкой ленты.

Начните поднимать верхнюю часть дисплея от рамы.

Поднимайте дисплей лишь на несколько сантиметров — кабели передачи данных и питания дисплея всё ещё подключены к логической плате.

Поднимите дисплей достаточно высоко, чтобы обеспечить лёгкий доступ к разъёму, но не настолько, чтобы натягивать кабели и нагружать их соединения (примерно 20 см).

Удерживайте дисплей одной рукой, а другой отключите кабель питания дисплея.

Продолжая удерживать дисплей одной рукой, приподнимите металлическую фиксирующую скобу на кабеле данных дисплея.

Аккуратно извлеките кабель данных дисплея из разъёма на логической плате.

Убедитесь, что извлекаете разъём кабеля данных дисплея строго прямо, сохраняя параллельность с материнской платой, чтобы не повредить его.

Поднимите дисплей почти в вертикальное положение.

На этом этапе ещё остаётся полоска клейкой ленты в нижней части дисплея, которая будет удерживать дисплей на раме, как петля. Ослабить эту ленту можно, слегка покачивая дисплей вверх и вниз несколько раз.

Очень осторожно обращайтесь с контактами конденсаторов и любыми открытыми паяными соединениями на задней стороне блока питания (обозначены красной рамкой).

Возьмитесь за небольшой язычок на конце одной из нижних полосок клейкой ленты дисплея и потяните ленту к верхней части iMac, чтобы удалить её.

Повторите этот шаг с другой клейкой полоской и удалите её.

Если какая-либо из полосок клейкой ленты порвётся до полного удаления, используйте пластиковую карту, чтобы разрезать оставшийся клей.

Поднимите дисплей от рамы и полностью снимите его с iMac.

Возможно, потребуется медленно поднимать одну сторону, чтобы отделить дисплей от остатков клейкого слоя.

Очень осторожно обращайтесь с дисплеем — он большой, тяжелый и сделан из стекла.

После того как клей разрезан, его невозможно использовать повторно для герметичного закрепления дисплея. Следуйте данному руководству, чтобы заменить клейкие полоски, фиксирующие дисплей на задней панели корпуса.

Снимите следующие пять винтов Phillips, удерживающих нижнюю опорную скобу:

Четыре винта 3,2 мм

Один винт 1,7 мм

По крайней мере на некоторых моделях EMC 2544 все пять винтов имеют одинаковый размер.

Возможно, потребуется отогнуть клейкую ленту дисплея у нижнего края корпуса iMac, чтобы получить доступ к винтам.

Снимите нижнюю опорную скобу с корпуса iMac.

Аккуратно потяните разъём кабеля правого динамика строго вниз и извлеките его из разъёма на логической плате.

Снимите два винта T10 Torx длиной 10 мм, фиксирующих правый динамик к задней панели корпуса.

Резиновые шайбы удерживают винты в динамике, даже когда они ослаблены. Для извлечения винтов можно использовать пинцет или ноготь, либо оставить их в сборке динамика.

Вставьте конец лопатки между правым динамиком и кабелем антенны, протяните её вдоль правой стороны динамика, чтобы извлечь кабель из канала.

Если канал недоступен, можно слегка наклонить динамик вперёд (от задней стенки корпуса), чтобы получить доступ к кабелю антенны.

Наклоните правый динамик вперёд из задней панели корпуса примерно на 1 см.

Поднимите динамик строго вверх и снимите его с iMac.

Снимите следующие винты T10 Torx, крепящие кронштейны жёсткого диска к iMac:

Два винта 21 мм

Один винт 9 мм

Один винт 27 мм

Снимите левый и правый кронштейны жёсткого диска с iMac.

В следующих нескольких шагах Ваши руки будут рядом с открытым лицевым элементом блока питания. Не прикасайтесь к лицевой стороне блока питания или к открытым паяным контактам. Это чревато ударом высокого напряжения от множества крупных конденсаторов, подключённых к плате.

Используйте кончик лопатки, чтобы надавить на каждую сторону разъёма кабеля кнопки питания и аккуратно «расшагать» его из разъёма.

Используйте кончик лопатки, чтобы надавить на каждую сторону разъёма кабеля управления блоком питания и аккуратно «расшагать» его из разъёма.

Выкрутите два винта Torx T10 длиной 7,2 мм, крепящих блок питания к заднему кожуху.

В более новых моделях iMac используются винты Torx T8 длиной 7,2 мм.

Во время сборки следите, чтобы провод кнопки питания не оказался зажат за платой.

При работе с блоком питания будьте очень осторожны, не касайтесь выводов конденсаторов или открытых паяных соединений на задней части блока питания. Держите плату только за края.

Наклоните блок питания вперёд.

Слегка приподнимите блок питания вверх и вытяните его из заднего кожуха.

Поверните блок питания против часовой стрелки, поднимая правую сторону примерно на дюйм выше левой.

Сдвиньте блок питания вправо, чтобы он вышел из-под штырьков крепления на заднем кожухе.

Наклоните блок питания вперёд и извлеките его из посадочного места в заднем кожухе.

Не пытайтесь полностью извлечь блок питания из iMac — он всё ещё подключён к системной плате.

Будьте очень осторожны, не касайтесь выводов конденсаторов или открытых паяных соединений на задней части блока питания. Держите плату только за края.

Переверните блок питания, чтобы получить доступ к разъёму кабеля постоянного тока за системной платой.

Нажмите на язычок с обратной стороны разъёма кабеля постоянного тока и вытяните его прямо из разъёма на задней стороне системной платы.

Для выполнения следующих нескольких шагов может быть удобно положить iMac на спину.

Используйте плоский конец лопатки, чтобы вдавить защёлку сбоку от разъёма кабеля сетевого входа.

При удерживании защёлки лопаткой возьмитесь за кабель сетевого входа и вытяните разъём прямо из разъёма.

Извлеките блок питания из iMac.

Аккуратно вытяните разъём кабеля вентилятора прямо из его разъёма на системной плате.

Выкрутите три винта Torx T10 длиной 10 мм, крепящих вентилятор к заднему кожуху.

На головке самого верхнего винта закреплён резиновый изолятор, служащий опорой для дисплея — оставьте его на месте.

Извлеките вентилятор из iMac.

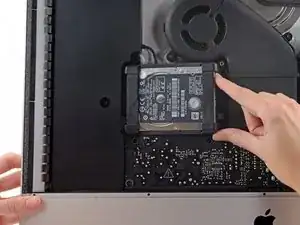

Поднимите жёсткий диск с края, ближайшего к системной плате, и немного вытяните его из посадочного места.

Жёсткий диск подключён одним комбинированным кабелем SATA питания и передачи данных — не пытайтесь полностью извлечь его из iMac.

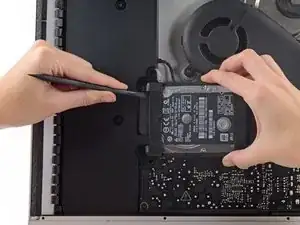

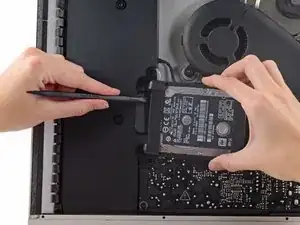

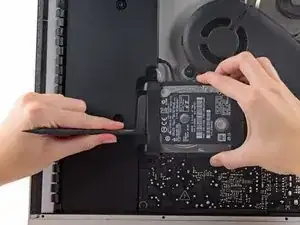

Используйте лопатку, чтобы отсоединить комбинированный кабель питания и передачи данных SATA.

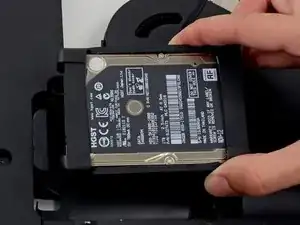

Извлеките жёсткий диск из iMac.

Выкрутите единственный винт Torx T10 длиной 7,2 мм, крепящий корзину жёсткого диска к заднему кожуху.

Извлеките корзину жёсткого диска из заднего кожуха.

Аккуратно вытяните разъём кабеля левого динамика прямо из его разъёма на системной плате.

Ослабьте крепление кабеля левого динамика, потянув его прямо вверх из фиксирующего зажима на задней стороне заднего кожуха.

Аналогично предыдущему шагу, освободите SATA-кабель и кабель питания, вытянув тканевую оплётку прямо вверх из фиксирующего зажима.

Отклейте полоску ленты, соединяющую разъём левого динамика с кабелями питания и передачи данных SATA.

Поднимите металлическую защёлку на разъёме кабеля камеры FaceTime.

Вытяните кабель камеры FaceTime прямо из его разъёма на системной плате.

Этот разъём очень хрупкий и может быть легко повреждён.

Удалите два винта T5 Torx длиной 4,0 мм, крепящих четыре антенных разъёма к карте AirPort/Bluetooth.

Отсоедините все четыре антенных разъёма, поддев их прямо вверх от разъёмов на карте AirPort/Bluetooth.

Используйте плоский край лопатки, чтобы поддеть разъём кабеля разъёма для наушников от его гнезда на системной плате.

Слегка сдвиньте кабель вправо.

Снимите ленту, закрывающую вытяжной канал.

Удалите следующие винты T8 Torx, крепящие вытяжной канал к задней панели:

Два винта длиной 6,2 мм

Два винта длиной 4,7 мм

Удалите четыре винта T8 Torx длиной 7,3 мм, крепящих системную плату к задней панели.

Наклоните верхнюю часть системной платы от задней панели.

Поднимите системную плату прямо вверх и выньте её из iMac.

Следите, чтобы плата не зацепилась за винтовые стойки задней панели.

При повторной установке системной платы убедитесь, что внешние порты ввода/вывода правильно выровнены. Плата может быть установлена неровно, даже если закреплена всеми винтами.

Для контроля правильной установки можно воспользоваться флеш-накопителем USB и/или кабелем Ethernet, подключив их во время закручивания винтов.

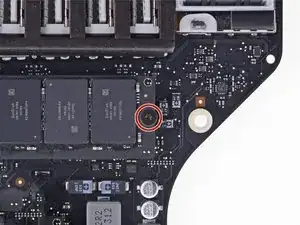

Удалите винт T8 Torx, крепящий SSD к системной плате.

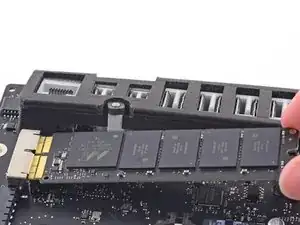

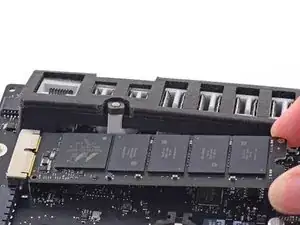

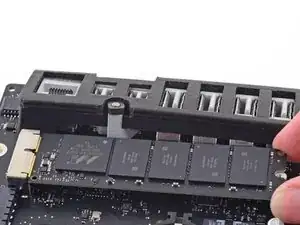

Немного приподнимите правую сторону SSD и плотно выдвиньте её прямо из разъёма на системной плате.
