Замена карты AirPort/Bluetooth в iMac Intel 21,5" с Retina 4K дисплеем

При освобожденном шарнире iMac будет неуравновешен и с ним будет неудобно работать. Ремонт проходит быстро и легко с клином для обслуживания iMac, но может быть выполнен и без него.

Если вы используете картонный клин iFixit, следуйте инструкциям по сборке, чтобы его собрать.

Перед началом любых работ с iMac: отключите компьютер от сети и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны и не прикасайтесь к выводам конденсаторов или к оголенным паяным соединениям на задней стороне блока питания. Держите плату только за края.

Начиная с левой стороны дисплея, рядом с кнопкой питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней крышкой.

Ограничитель на инструменте для открытия iMac не даст вам вставить колесико слишком глубоко. Если вы используете другой инструмент, не вставляйте его более чем на 3/8", иначе вы рискуете перерезать антенные кабели и нанести серьёзный ущерб.

Используйте инструмент как ролик для пиццы — прокатывайте его вдоль зазора, и он разрежет поролковый клей по центру.

Обязательно всегда нажимайте, держась за ручку позади режущего колеса. При тянущем движении колесо может выскочить из ручки.

Прокатите инструмент вверх по левой стороне дисплея.

Продолжайте проводить инструмент вокруг верхнего левого угла.

Разрежьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, вам захочется несколько раз пройти инструментом по уже разрезанному участку, чтобы отделить как можно больше клея.

Проведите инструмент вокруг верхнего правого угла дисплея.

Катите инструмент вниз вдоль правой стороны дисплея.

Завершите продвижение инструмента до низа правой стороны дисплея.

На этом этапе рекомендуется пройти инструментом вокруг всего дисплея снова, чтобы убедиться, что клей максимально разрезан.

Хотя инструмент разрезал большую часть клея, дисплей всё ещё будет немного приклеен к корпусу. Для отделения оставшегося клея потребуется пластиковая карточка.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, подденьте пластиковую карточку между дисплеем и рамкой.

Будьте осторожны и не вставляйте пластиковую карточку глубже 3/8", иначе вы можете повредить внутренние компоненты.

Аккуратно поверните пластиковую карточку в сторону, чтобы создать зазор между дисплеем и рамкой.

Двигайтесь медленно и не перегружайте стекло дисплея — достаточно зазора около 1/4".

Сдвиньте карточку к центру дисплея, чтобы разрезать оставшийся клей в верхнем правом углу iMac.

Обязательно остановитесь перед камерой iSight, иначе вы можете её повредить.

Заденьте пластиковую карточку в верхний правый угол ещё раз и оставьте её там, чтобы клей не склеился снова.

Вставьте вторую пластиковую карточку в зазор между дисплеем и рамкой в верхнем левом углу iMac.

Аккуратно поверните карточку вверх, слегка увеличивая пространство между дисплеем и рамкой.

Как и с другой стороны, поворачивайте медленно, давая клею время отделиться, и не перенапрягайте стекло дисплея.

Сдвиньте пластиковую карточку к центру, снова останавливаясь непосредственно перед камерой iSight.

Вставьте пластиковую карточку обратно в верхний левый угол.

Когда обе пластиковые карточки вставлены, как показано возле углов, аккуратно поверните карточки в стороны, чтобы увеличить зазор между дисплеем и корпусом.

Если какие‑то участки кажутся застрявшими и не разделяются, прекратите поворот и используйте одну из карточек, чтобы перерезать оставшийся клей.

Начните приподнимать верхнюю часть дисплея от рамки.

Поднимайте дисплей только на несколько дюймов — кабели питания и передачи данных дисплея всё ещё подключены к плате logic board.

Приподнимите дисплей настолько, чтобы получить удобный доступ к разъёму, но не настолько, чтобы натягивать кабели и нагружать их соединения (примерно 8").

Держите дисплей одной рукой, а другой рукой отсоедините кабель питания дисплея.

Продолжая поддерживать дисплей одной рукой, отогните металлическую фиксирующую скобу на кабеле передачи данных дисплея.

Осторожно извлеките кабель передачи данных дисплея из его гнезда на логической плате.

Убедитесь, что вы тянете разъём кабеля передачи данных дисплея строго прямо из гнезда, удерживая его параллельно плате, чтобы избежать повреждений.

Поднимите дисплей до почти вертикального положения.

На этом этапе по нижнему краю дисплея всё ещё остаётся полоска клея, которая удерживает дисплей к рамке как петля. Вы можете ослабить этот клей, несколько раз двигая дисплей вверх и вниз.

Будьте крайне осторожны, чтобы не прикасаться к выводам конденсаторов или к оголённым паяным контактам на задней стороне блока питания (обведено красным).

Хватаясь за маленькую язычок на конце одной из полос клея по нижнему краю дисплея, потяните клей к верхней части iMac, чтобы снять его.

Повторите этот шаг с другой полосой клея и снимите её.

Если какая‑либо полоска клея порвётся до полного снятия, используйте пластиковую карточку, чтобы разрезать оставшийся клей.

Поднимите дисплей от рамки и извлеките его из iMac.

Возможно, потребуется медленно поднимать с одной стороны, чтобы отлепить его от оставшегося клея.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и изготовлен из стекла.

После того как клей перерезан, его нельзя будет использовать для повторного закрепления дисплея. Следуйте этому руководству для замены полос клея, которые удерживают дисплей в задней крышке.

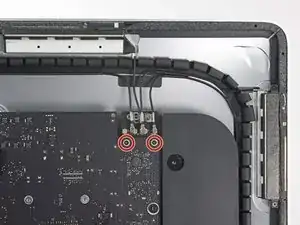

Удалите два винта T5 Torx длиной 4.0 мм, удерживающих четыре антенные разъёма на плате AirPort/Bluetooth.

На каждом винте есть небольшая шайба; будьте внимательны, чтобы не потерять их.

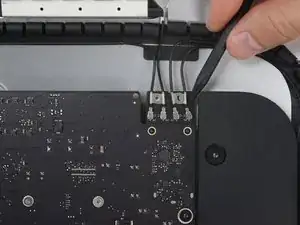

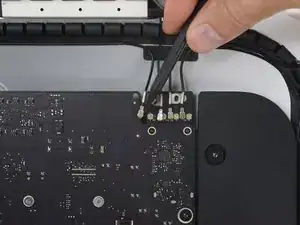

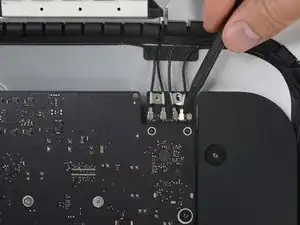

Используйте гимп (spudger) для отсоединения всех четырёх антенных разъёмов, поддев их из гнёзд на плате AirPort/Bluetooth.

Удалите два винта T5 Torx длиной 3.3 мм, которыми плата AirPort/Bluetooth закреплена на логической плате.

Осторожно отведите в сторону антенные кабели, чтобы освободить доступ к плате AirPort/Bluetooth.

Не отталкивайте плату AirPort/Bluetooth от логической платы более чем на 1–2 мм. Это может вызвать серьёзные повреждения.

Удерживая плату AirPort/Bluetooth за кромки, потяните её прямо из её гнезда на нижней стороне логической платы.

Старайтесь не касаться пальцами разъёмов антенных кабелей, так как масла с кожи могут вызвать коррозию металла и ухудшить контакт.

При сборке, если установка платы AirPort вызывает затруднения, вы можете использовать изогнутые пинцеты, чтобы помочь ориентировать плату и вставить её в слот на задней стороне логической платы.

Держа пинцеты направленными вниз, вставьте кончики пинцетов через отверстия для винтов в плате AirPort рядом с гнёздами антенных разъёмов.

Пальцем надавите на край платы AirPort, чтобы наклонить её до положения, примерно параллельного логической плате.

Выровняйте плату AirPort с её слотом на логической плате и вдавите плату в слот до тех пор, пока отверстия для винтов возле разъёма не совпадут с отверстиями в логической плате.

Для справки третье фото показывает логическую плату, снятую и перевёрнутую для наглядного понимания установки платы AirPort.
