Замена жесткого диска iMac Intel 21.5" Retina 4K

Когда петля свободна, iMac будет неустойчив и с ним будет трудно работать. Ремонт быстро и просто выполняется с помощью клина для обслуживания iMac, но может быть выполнен и без него.

Если вы используете картонный клин iFixit, следуйте этим инструкциям по сборке, чтобы собрать его.

Прежде чем приступать к любым работам с iMac: Отключите компьютер и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны и не прикасайтесь к выводам конденсаторов или любым оголенным паяным соединениям на задней стороне блока питания. Держите плату только за края.

Начиная с левой стороны дисплея, рядом с кнопкой питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней крышкой.

Ограничитель на инструменте для открытия iMac не даст вам вдавить колесико слишком глубоко. Если вы используете другой инструмент, не вставляйте его глубже 3/8" в дисплей. В противном случае вы рискуете перерезать антеннные кабели и нанести серьёзный ущерб.

Используйте инструмент как ролик для пиццы — прокатывайте его вдоль зазора, и он перережет пенный клей по центру.

Всегда давите, удерживая ручку за колесиком. Если тянуть, колесико может выскочить из ручки.

Прокатите инструмент вверх вдоль левой стороны дисплея.

Продолжайте прокатывать инструмент вокруг верхнего левого угла.

Перережьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, стоит несколько раз провести инструментом туда-сюда по уже прорезанному участку, чтобы отделить как можно больше клея.

Протолкните инструмент вокруг верхнего правого угла дисплея.

Прокатите инструмент вниз вдоль правой стороны дисплея.

Закончите прокатывать инструмент до нижней части правой стороны дисплея.

На этом этапе стоит пройти инструментом по всему периметру дисплея ещё раз, чтобы убедиться, что вы перерезали как можно больше клея.

Хотя инструмент перерезал большую часть клея, дисплей всё ещё частично приклеен к корпусу. Для освобождения оставшегося клея потребуется пластиковая карточка.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, подденьте пластиковую карточку между дисплеем и рамкой.

Будьте осторожны и не вставляйте пластиковую карточку глубже 3/8", иначе вы можете повредить внутренние компоненты.

Осторожно проверните пластиковую карточку вбок, чтобы создать зазор между дисплеем и рамкой.

Двигайтесь медленно и не переусердствуйте с натяжением стекла дисплея — достаточно зазора около 1/4".

Сдвиньте карточку к центру дисплея, чтобы перерезать оставшийся клей в верхнем правом углу iMac.

Обязательно остановитесь до камеры iSight, чтобы не повредить её.

Ещё раз подденьте пластиковую карточку в верхнем правом углу и оставьте её там, чтобы клей не склеился снова.

Вставьте вторую пластиковую карточку в зазор между дисплеем и рамкой рядом с верхним левым углом iMac.

Осторожно проверните карточку вверх, слегка увеличивая пространство между дисплеем и рамкой.

Как и с другой стороны, поворачивайте медленно, давая клею время отделиться, и не перенапрягайте стекло дисплея.

Подвигайте пластиковую карту в направлении к центру, снова останавливаясь прямо перед камерой iSight.

Зафиксируйте пластиковую карту обратно в верхнем левом углу.

Вставив обе пластиковые карты, как показано, около углов, аккуратно поверните карты вбок, чтобы увеличить зазор между дисплеем и корпусом.

Если есть участки, которые как будто прилипают и не разделяются, прекратите скручивание и используйте одну из карт, чтобы разрезать оставшийся клей.

Начните приподнимать верхнюю часть дисплея от рамки.

Поднимайте дисплей только на несколько дюймов — кабели питания и передачи данных дисплея всё ещё подключены к плате логики.

Приподнимите дисплей настолько, чтобы обеспечивать лёгкий доступ к разъёму, но не настолько, чтобы растянуть кабели и напрячь их соединения (примерно 8").

Держите дисплей одной рукой, а другой отсоедините кабель питания дисплея.

Продолжая поддерживать дисплей одной рукой, отогните металлическую фиксирующую планку на кабеле передачи данных дисплея.

Осторожно извлеките кабель передачи данных дисплея из его гнезда на плате логики.

Убедитесь, что вы тянете разъём кабеля передачи данных дисплея прямо из его гнезда, удерживая его параллельно плате, чтобы не повредить его.

Поднимите дисплей в почти вертикальное положение.

На этом этапе вдоль нижней части дисплея остаётся полоса клея, которая удерживает дисплей на рамке как петля. Вы можете ослабить этот клей, работая дисплеем вверх и вниз несколько раз.

Будьте очень осторожны, чтобы не прикасаться к выводам конденсаторов или к каким-либо оголённым паяным соединениям на задней стороне блока питания (обведено красным).

Возьмитесь за небольшой язычок на конце одной из полос нижнего клея дисплея и потяните клей в сторону верхней части iMac, чтобы удалить его.

Повторите этот шаг с другой полосой клея и удалите её.

Если любая полоса клея порвётся до удаления, используйте пластиковую карту, чтобы разрезать оставшийся клей.

Поднимите дисплей от рамки и извлеките его из iMac.

Возможно, потребуется медленно приподнимать с одной стороны, чтобы отлепить от оставшегося клея.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и изготовлен из стекла.

После того как клей будет разрезан, его нельзя использовать для повторного запечатывания дисплея на месте. Следуйте этому руководству, чтобы заменить полосы клея, которые закрепляют дисплей в задней части корпуса.

Удалите следующие винты Torx T10, которые закрепляют кронштейны жёсткого диска в iMac:

Два винта 21 мм

Один винт 9 мм

Один винт 27 мм

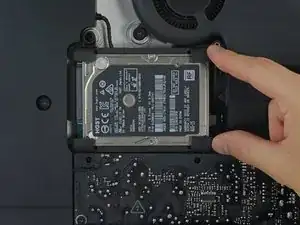

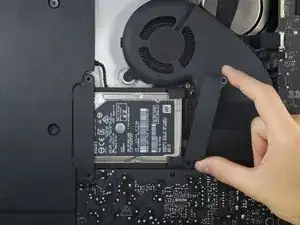

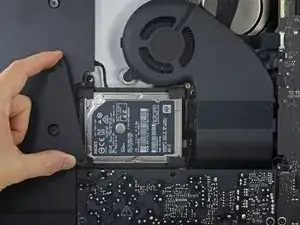

Снимите левые и правые кронштейны жёсткого диска с iMac.

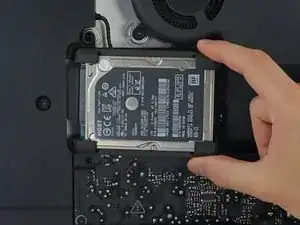

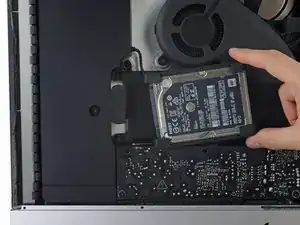

Поднимите жёсткий диск от кромки, ближайшей к плате логики, и слегка вытащите его из посадочного места.

Жёсткий диск всё ещё прикреплён его кабелем SATA; не пытайтесь полностью извлечь его из iMac пока.

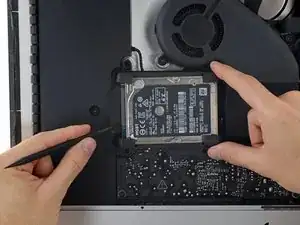

Используйте лопатку, чтобы отсоединить одиночный кабель SATA, аккуратно поддев его и отнимая от жёсткого диска.

Уберите сборку жёсткого диска из iMac.

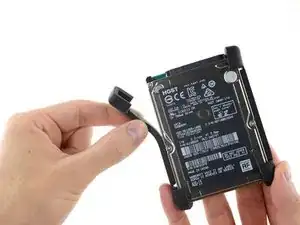

Снимите резиновую прокладку с одной стороны жёсткого диска.

Повторите для другой стороны.

При установке нового диска полезно использовать двусторонний скотч, чтобы приклеить прокладки к новому диску.
