Замена блока питания iMac Intel 21,5" EMC 3068

Когда шарнир свободен, iMac будет неустойчив и работать с ним будет сложно. Ремонт будет быстрым и простым с помощью фиксатора iMac, но его можно выполнить и без него.

Если вы используете картонный фиксатор iMac от iFixit, соберите его в соответствии с этими инструкциями.

Перед началом работы с iMac: отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны, не прикасайтесь к выводам конденсаторов и оголённым паяным соединениям на обратной стороне блока питания. Держитесь за плату только за края.

Начиная с левой стороны дисплея, возле кнопки питания, вставьте инструмент для открывания iMac в зазор между стеклянной панелью и задней панелью корпуса.

Упор на инструменте для открывания iMac не позволит вставить колесико слишком глубоко. Если используется другой инструмент, не вставляйте его более чем на 9,5 мм в дисплей, чтобы не повредить кабели антенн и не вызвать серьёзные повреждения.

Используйте инструмент как пиццерезку — катите его по зазору, и он будет разрезать пенополиуретановый слой по центру.

Всегда продвигайте инструмент вперёд, держа ручку за колесиком. Если тянуть инструмент назад, колесико может выскочить из ручки.

Продолжайте перемещать инструмент вверх по левой стороне дисплея.

Продолжайте движение инструмента по левому верхнему углу дисплея.

Разрежьте клей по верхнему левому углу дисплея.

Продолжайте движение вдоль верхней стороны дисплея.

Может понадобиться несколько раз пройти инструментом по уже разрезанным участкам, чтобы максимально отделить клей.

Переместите инструмент вокруг правого верхнего угла дисплея.

Продолжайте движение инструмента вниз по правой стороне дисплея.

Дойдите до нижней части правой стороны дисплея.

На этом этапе пройдитесь инструментом по всему периметру дисплея, чтобы убедиться, что клей максимально отделён.

Хотя инструмент для открывания разрезал большую часть клея, дисплей всё ещё слегка приклеен к корпусу. Чтобы освободить оставшийся клей, понадобится пластиковая карта.

Положите iMac экраном вверх на стол.

Начиная с правого верхнего угла iMac, вставьте пластиковую карту между дисплеем и рамкой.

Будьте осторожны не вставлять пластиковую карту глубже чем на 9,5 мм, чтобы не повредить внутренние компоненты.

Осторожно поверните пластиковую карту в сторону, чтобы создать зазор между дисплеем и рамкой.

Двигайтесь медленно и не прилагайте чрезмерных усилий к стеклу дисплея — вам нужен зазор всего около 6 мм.

Плавно продвиньте карту к центру дисплея, чтобы разрезать остатки клея в правом верхнем углу iMac.

Обязательно остановитесь перед камерой iSight, чтобы не повредить её.

Вставьте пластиковую карту в правый верхний угол ещё раз и оставьте её там, чтобы клей не приклеился снова.

Вставьте вторую пластиковую карту в зазор между дисплеем и рамкой вблизи левого верхнего угла iMac.

Осторожно поверните карту вверх, немного увеличив зазор между дисплеем и рамкой.

Как и на другой стороне, поворачивайте медленно, давая клею время отделиться, и следите, чтобы не повредить стекло дисплея чрезмерным усилием.

Переместите пластиковую карту к центру, остановившись перед камерой iSight.

Вставьте пластиковую карту обратно в верхний левый угол.

Когда обе пластиковые карты будут вставлены, как показано, возле углов, аккуратно поверните их в стороны, чтобы увеличить зазор между экраном и корпусом.

Если какие-либо участки прилипают и не разделяются, прекратите поворачивать и используйте одну из карт, чтобы разрезать оставшийся клей.

Начните поднимать верхнюю часть экрана вверх от рамы.

Поднимайте экран только на несколько дюймов — кабели передачи данных и питания экрана всё ещё подключены к логической плате.

Поднимите экран достаточно высоко, чтобы легко получить доступ к разъёму, но не настолько, чтобы натягивать кабели и создавать нагрузку на их соединения (примерно 20 см).

Одной рукой удерживайте экран, другой отсоедините кабель питания экрана.

Продолжая удерживать экран одной рукой, отогните металлическую фиксаторную скобу на кабеле данных экрана.

Осторожно вытяните кабель данных экрана из разъёма на логической плате.

Убедитесь, что разъём кабеля данных экрана вынимается прямо, параллельно материнской плате, чтобы не повредить его.

Поднимите экран в почти вертикальное положение.

На этом этапе по нижнему краю экрана всё ещё остаётся полоска клея, которая удерживает экран, действуя как петля. Ослабить этот клей можно, несколько раз аккуратно покачивая экран вверх и вниз.

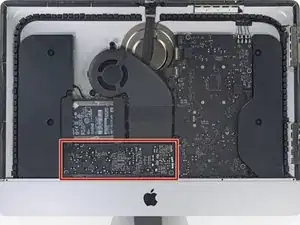

Очень осторожно обращайтесь с концами конденсаторов и любыми открытыми паяными соединениями на задней стороне блока питания (они выделены красной рамкой).

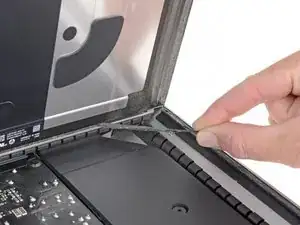

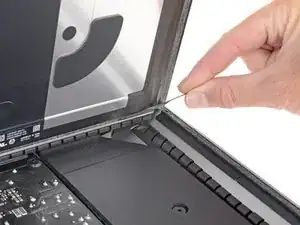

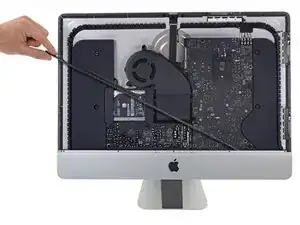

Возьмитесь за небольшой язычок на конце одной из полос клея, расположенного по нижнему краю экрана, и потяните клей вверх, к верхней части iMac, чтобы удалить его.

Повторите этот шаг с другой полосой клея и удалите её.

Если полоса клея порвётся до её полного удаления, воспользуйтесь пластиковой картой, чтобы разрезать оставшийся клей.

Поднимите экран от рамы и полностью удалите его из iMac.

Возможно, потребуется медленно поднимать одну сторону, чтобы отклеиться от оставшегося клея.

Очень осторожно обращайтесь с экраном — он большой, тяжёлый и изготовлен из стекла.

После того как клей будет разрезан, его нельзя будет использовать повторно для герметизации экрана. Следуйте этой инструкции, чтобы заменить полосы клея, фиксирующие экран к задней части корпуса.

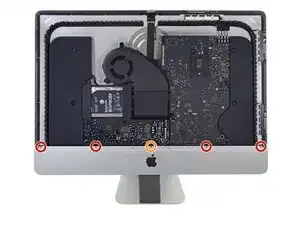

Снимите следующие пять винтов Phillips, удерживающих нижнюю опорную скобу:

Четыре винта длиной 3,2 мм

Один винт длиной 1,7 мм

Вам может потребоваться отклеить клей экрана, расположенный по нижнему краю корпуса iMac, чтобы получить доступ к винтам.

Удалите нижнюю опорную скобу (также называемую «подбородочной планкой») с корпуса iMac.

Снимите следующие винты Torx T10, крепящие кронштейны жёсткого диска к iMac:

Два винта длиной 21 мм

Один винт длиной 9 мм

Один винт длиной 27 мм

Снимите левый и правый кронштейны жёсткого диска с iMac.

В нескольких следующих шагах ваши руки будут находиться в непосредственной близости от открытой передней панели блока питания. Не прикасайтесь к его поверхности и оголённым паяным соединениям. Прикосновение может привести к удару высокого напряжения от больших конденсаторов, подключённых к плате.

Используйте кончик лопатки, чтобы аккуратно подтолкнуть каждую сторону разъёма кабеля кнопки питания и постепенно вытолкнуть разъём из сокета.

Используйте кончик лопатки, чтобы аккуратно подтолкнуть каждую сторону разъёма кабеля управления блоком питания и постепенно вытолкнуть разъём из сокета.

Снимите два винта Torx T8 длиной 7,2 мм, фиксирующих блок питания к задней части корпуса.

При работе с блоком питания будьте очень осторожны и не прикасайтесь к концам конденсаторов или открытым паяным соединениям на задней стороне блока питания. Прикасайтесь к плате только за края.

Наклоните блок питания вперёд.

Потяните блок питания слегка вверх и наружу от задней панели.

Поверните блок питания против часовой стрелки, приподняв правую сторону примерно на дюйм выше левой.

Сдвиньте блок питания вправо, чтобы освободить винтовые стойки на задней панели.

Наклоните блок питания вперёд и достаньте его из гнезда в задней панели.

Не пытайтесь полностью извлечь блок питания из iMac — он всё ещё подключён к логической плате.

Очень осторожно обращайтесь с блоком питания, не касайтесь выводов конденсаторов и оголённых контактных площадок на его задней стороне. Держите плату только за края.

Не допускайте соприкосновения оголённых контактных площадок с металлическими поверхностями, чтобы не вызвать короткого замыкания.

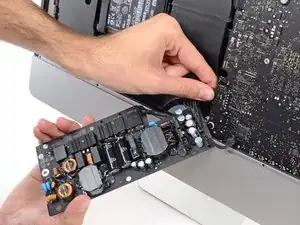

Переверните блок питания, чтобы получить доступ к разъёму кабеля постоянного тока за логической платой.

Чтобы отключить кабель, нажмите на фиксатор разъёма с тыльной стороны соединителя, находящегося за логической платой, и вытяните соединитель прямо наружу.

Возможно, вам будет удобно положить iMac на спину для выполнения следующих нескольких шагов.

Используйте плоский конец лопатки, чтобы нажать фиксатор разъёма кабеля сетевого входа внутрь.

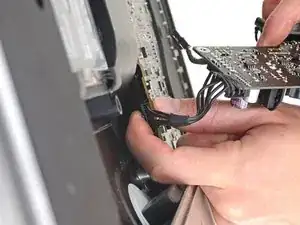

Продолжая нажимать на фиксатор лопаткой, возьмитесь за кабель сетевого входа и вытяните разъём прямо из гнезда.

Извлеките блок питания из iMac.
