Замена батарейки PRAM в iMac Intel 21,5" EMC 3068

При свободном шарнире iMac будет неуравновешен и с ним будет неудобно работать. Ремонты выполняются быстро и удобно с клином для обслуживания iMac, но можно обойтись и без него.

Если вы используете картонный клин iFixit, следуйте этим инструкциям по сборке, чтобы его сложить.

Перед началом любых работ с iMac: Отключите компьютер от сети и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны — не прикасайтесь к выводам конденсаторов или к оголённым пайкам на тыльной стороне блока питания. Держите плату только за края.

Начиная слева от экрана, рядом с кнопкой питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней крышкой.

Ограничитель на инструменте не позволит вам задвинуть колесо слишком глубоко. Если вы используете другой инструмент, вставляйте не более 3/8" в дисплей. В противном случае вы рискуете перерезать антеннные кабели и серьёзно повредить устройство.

Используйте инструмент как нож для пиццы — прокатывайте его по зазору, он перекроет пенящийся клей по центру.

Всегда нажимайте, удерживая ручку позади режущего колеса. Если тянуть, колесо может выскочить из ручки.

Продолжайте вести инструмент вверх вдоль левой стороны дисплея.

Продолжайте вести инструмент вокруг верхнего левого угла.

Перекройте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, вам захочется несколько раз пройтись инструментом по уже прорезанному участку, чтобы отделить как можно больше клея.

Проведите инструмент вокруг верхнего правого угла дисплея.

Катите инструмент вниз вдоль правой стороны дисплея.

Завершите проведение инструмента до нижней части правой стороны дисплея.

На этом этапе рекомендуется пройтись инструментом вокруг всего дисплея ещё раз, чтобы обеспечить максимальное отделение клея.

Хотя инструмент перекрыл большую часть клея, дисплей всё ещё будет немного приклеен к корпусу. Для освобождения оставшегося клея понадобится пластиковая карта.

Положите iMac экраном вверх на стол.

Начиная с верхнего правого угла iMac, вставьте пластиковую карту между дисплеем и рамкой.

Будьте осторожны: не вставляйте пластиковую карту глубже 3/8", иначе вы можете повредить внутренние компоненты.

Осторожно поверните пластиковую карту вбок, чтобы создать зазор между дисплеем и рамкой.

Двигайтесь медленно и избегайте чрезмерного напряжения стекла дисплея — достаточно зазора около 1/4".

Сдвиньте карту к центру дисплея, чтобы разрезать оставшийся клей в верхнем правом углу iMac.

Обязательно остановитесь до камеры iSight, иначе вы можете её повредить.

Вновь задвиньте пластиковую карту в верхний правый угол и оставьте её там, чтобы клей не склеился снова.

Вставьте вторую пластиковую карту в зазор между дисплеем и рамкой рядом с верхним левым углом iMac.

Осторожно поверните карту вверх, слегка увеличив промежуток между дисплеем и рамкой.

Как и с другой стороны, поворачивайте медленно, чтобы клей успел отделиться, и не допускайте чрезмерного напряжения стекла дисплея.

Сдвиньте пластиковую карту к центру, снова остановившись непосредственно перед камерой iSight.

Вставьте пластиковую карту обратно в верхний левый угол.

Когда обе пластиковые карты вставлены как показано у углов, аккуратно поверните карты вбок, чтобы увеличить зазор между дисплеем и корпусом.

Если какие‑то участки кажутся застрявшими и не разделяются, прекратите вращение и используйте одну из карт, чтобы разрезать оставшийся клей.

Начните приподнимать верхнюю часть дисплея от рамы.

Поднимайте дисплей только на несколько дюймов — кабели данных и питания дисплея всё ещё подключены к плате логики.

Поднимите дисплей настолько, чтобы получить удобный доступ к разъему, но не настолько, чтобы растянуть кабели и создать нагрузку на их соединения (примерно 8").

Поддерживайте дисплей одной рукой, а другой рукой отключите кабель питания дисплея.

Продолжая поддерживать дисплей одной рукой, отогните металлическую фиксирующую скобу на кабеле данных дисплея.

Осторожно извлеките кабель данных дисплея из его разъема на плате логики.

Убедитесь, что вы тянете разъем кабеля данных дисплея прямо из гнезда, удерживая его параллельно плате, чтобы не повредить его.

Поднимите дисплей в почти вертикальное положение.

На этом этапе по нижнему краю дисплея всё ещё остаётся полоска клея, которая держит дисплей с рамой как петля. Вы можете ослабить этот клей, несколько раз подвигав дисплей вверх и вниз.

Будьте крайне осторожны, чтобы не прикасаться к выводам конденсаторов или к любым оголённым паяным соединениям на задней стороне блока питания (обведено красным).

Возьмитесь за небольшой язычок на конце одной из нижних клейких полос дисплея и потяните клей в сторону верхней части iMac, чтобы снять его.

Повторите этот шаг с другой клейкой полосой и удалите её.

Если какая‑либо клейкая полоса порвётся до того, как будет полностью удалена, используйте пластиковую карту, чтобы прорезать оставшийся клей.

Поднимите дисплей от рамы и извлеките его из iMac.

Возможно, придётся медленно поднимать с одной стороны, чтобы отлепить от оставшегося клея.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и стеклянный.

После разрезания клея он не может быть использован для повторного запечатывания дисплея. Следуйте этому руководству, чтобы заменить клейкие полосы, фиксирующие дисплей к задней крышке.

Удалите следующие пять винтов Phillips, удерживающих нижнее поддерживающее крепление на месте:

Четыре винта 3.2 мм

Один винт 1.7 мм

Возможно, потребуется отогнуть клей по нижнему краю корпуса iMac, чтобы получить доступ к винтам.

Снимите нижнее поддерживающее крепление (так называемую «подбородочную планку») с корпуса iMac.

Снимите следующие винты Torx T10, крепящие кронштейны жёсткого диска к iMac:

Два винта 21 мм

Один винт 9 мм

Один винт 27 мм

Снимите левый и правый кронштейны жёсткого диска с iMac.

Следующие несколько шагов приближают ваши руки к оголённой поверхности блока питания. Не прикасайтесь к лицевой части блока питания или к любым оголённым паяным соединениям. Прикосновение может привести к удару высоким напряжением от больших конденсаторов на плате.

Используйте кончик лопатки, чтобы сдвинуть каждый бок коннектора кабеля кнопки питания и аккуратно «вывести» его из гнезда.

Используйте кончик лопатки, чтобы сдвинуть каждый бок коннектора управляющего кабеля блока питания и аккуратно «вывести» его из гнезда.

Удалите два винта T8 Torx 7.2 мм, крепящие блок питания к задней крышке.

Работая с блоком питания, будьте крайне осторожны, чтобы не прикасаться к выводам конденсаторов или к любым оголённым паяным соединениям на задней стороне блока питания. Держите плату только за края.

Наклоните блок питания вперёд.

Подтяните блок питания немного вверх и выньте его из задней крышки.

Поверните блок питания против часовой стрелки, подняв правую сторону примерно на дюйм выше левой.

Сдвиньте блок питания вправо, чтобы освободить стойки винтов на задней крышке.

Наклоните блок питания вперёд и выньте его из гнезда в задней крышке.

Не пытайтесь полностью извлечь блок питания из iMac — он всё ещё подключён к плате логики.

Будьте очень осторожны, не касайтесь выводов конденсаторов или оголённых паяных соединений на обратной стороне блока питания. Держите плату только за кромки.

Не допускайте контакта оголённых паяных соединений с металлической поверхностью — это может вызвать короткое замыкание.

Переверните блок питания, чтобы получить доступ к разъёму кабеля постоянного тока за платой логики.

Чтобы отсоединить кабель, сожмите фиксатор на задней стороне разъёма, за платой логики, и вытяните разъём прямо наружу.

Возможно, будет удобнее положить iMac на заднюю панель для следующих шагов.

Используйте плоский конец лопатки, чтобы нажать на фиксатор разъёма кабеля сетевого питания с боковой стороны внутрь.

Держась лопаткой за зафиксатор, возьмитесь за кабель сетевого питания и потяните разъём прямо из гнезда.

Извлеките блок питания из iMac.

Аккуратно вытяните разъём кабеля вентилятора прямо из его гнезда на плате логики.

Снимите три винта T10 Torx длиной 10 мм, крепящие вентилятор к задней крышке.

Верхний винт имеет резиновую подставку, приклеенную к его головке, для поддержки дисплея — оставьте её на месте.

Снимите вентилятор с iMac.

Поднимите жёсткий диск с края, ближайшего к плате логики, и слегка вытащите его из гнезда.

Жёсткий диск подключён одним комбинированным кабелем питания/данных SATA — не пытайтесь полностью извлечь его из iMac пока.

Используйте лопатку, чтобы отсоединить комбинированный кабель питания и данных SATA, аккуратно поддев его крупный пластиковый разъём и отодвигая от жёсткого диска.

Извлеките узел жёсткого диска из iMac.

Снимите винт T8 Torx длиной 7,3 мм, крепящий лоток жёсткого диска к задней крышке.

Снимите лоток жёсткого диска.

Аккуратно вытяните разъём кабеля левого динамика прямо из его гнезда на плате логики.

Выведите кабель левого динамика из удерживающего зажима на задней крышке, потянув его прямо вверх.

Аналогично предыдущему шагу выведите кабели SATA и питания, вытянув оплётку прямо вверх из удерживающего зажима.

Отклейте кусочек ленты, соединяющей разъём левого динамика с кабелями питания и данных SATA.

Поднимите металлическую фиксирующую скобу на разъёме кабеля камеры FaceTime.

Вытяните кабель камеры FaceTime прямо из его гнезда на плате логики.

Это деликатный разъём, который легко повредить.

Снимите два винта T5 Torx длиной 4,0 мм, крепящие четыре антенных разъёма к карте AirPort/Bluetooth.

Отсоедините все четыре антенных разъёма, поддев их и поднимая прямо вверх из гнёзд на карте AirPort/Bluetooth.

Аккуратно вытяните разъём кабеля правого динамика параллельно плате логики, прямо из его гнезда.

Используйте плоский край лопатки, чтобы отжать разъём кабеля наушников из его гнезда на плате.

Слегка сдвиньте кабель вправо.

Снимите ленту, закрывающую воздуховод.

Удалите следующие винты Torx T8, фиксирующие воздуховод к задней крышке:

Два винта 6.2 мм

Два винта 4.7 мм

Используйте наконечник лопатки, чтобы откинуть фиксирующий язычок на ленточном кабеле микрофона в ZIF-разъёме распорного типа.

Убедитесь, что вы поднимаете подвижный фиксирующий язычок, а не сам разъём.

Аккуратно вытащите ленточный кабель микрофона прямо из гнезда.

Удалите четыре винта Torx T8 длиной 7.3 мм, крепящие плату к задней крышке.

Наклоните верхнюю часть платы от задней крышки.

При снятии и установке платы осторожно обращайтесь с тонким ленточным кабелем микрофона в левом нижнем углу, чтобы его не повредить.

Поднимите плату прямо вверх и извлеките её из iMac.

Будьте осторожны, чтобы плата не зацепилась за стойки для винтов на задней крышке.

При сборке убедитесь, что внешние порты правильно выровнены. Плата может стоять косо, даже если все винты затянуты.

Используйте USB‑накопитель и/или кабель Ethernet, чтобы убедиться, что плата выровнена корректно при затягивании винтов.

Держась за края платы, переверните её, чтобы получить доступ к батарее PRAM.

Батарея PRAM зафиксирована пружинным контактом и двумя небольшими пластиковыми выемками.

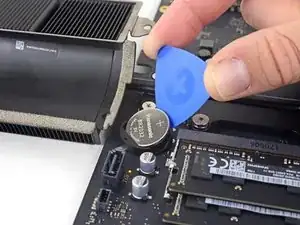

С стороны между двумя пластиковыми выемками (напротив пружинного контакта) аккуратно вставьте медиатор между стенкой гнезда батареи и самой батареей.

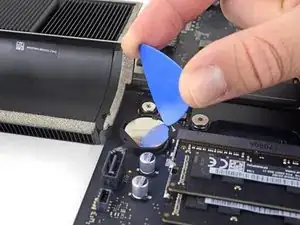

С помощью медиатора отодвиньте батарею от двух пластиковых выемок.

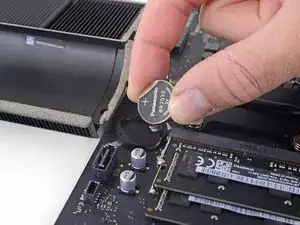

Как только край батареи освободится от выемок, с помощью медиатора приподнимите батарею и извлеките её из гнезда.

Удалите батарею PRAM.
