Замена дисплея iMac Intel 21.5" EMC 3068

Когда петля свободно движется, iMac будет неустойчив и с ним будет неудобно работать. Ремонт проходит быстро и просто с сервисной клинья iMac, но можно обойтись и без него.

Если вы используете картонный сервисный клин iFixit, следуйте этим инструкциям по сборке, чтобы собрать его.

Перед началом любых работ с iMac: Отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны, чтобы не касаться выводов конденсаторов или открытых паяных соединений на задней части блока питания. Берите плату только за кромки.

Начиная с левой стороны дисплея, рядом с кнопкой питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней крышкой.

Бобышка на инструменте для открытия iMac не даст вам вдавить колесико слишком глубоко. Если вы используете другой инструмент, вставляйте его не глубже 3/8". Иначе вы рискуете перерезать антенные кабели и нанести серьёзный ущерб.

Используйте инструмент как роликовый нож — прокатите его по зазору, и он перережет поролковый клей по центру.

Всегда толкайте рукоять позади режущего колеса. Если тянуть, колесо может выскользнуть из рукояти.

Проведите инструмент вверх вдоль левой стороны дисплея.

Продолжайте вести инструмент вокруг верхнего левого угла.

Перережьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, вы захотите провести инструмент туда и обратно по уже прорезанным участкам несколько раз, чтобы максимально отделить клей.

Проведите инструмент вокруг верхнего правого угла дисплея.

Катите инструмент вниз вдоль правой стороны дисплея.

Доведите инструмент до нижней части правой стороны дисплея.

На этом этапе рекомендуется пройти инструментом вокруг всего дисплея ещё раз, чтобы убедиться, что вы перерезали как можно больше клея.

Хотя инструмент для открытия перерезал большую часть клея, дисплей всё ещё будет слегка приклеен к корпусу. Для освобождения оставшегося клея потребуется пластиковая карта.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, вставьте пластиковую карту между дисплеем и рамкой.

Будьте осторожны и не вставляйте пластиковую карту глубже 3/8", иначе вы можете повредить внутренние компоненты.

Осторожно поверните пластиковую карту вбок, чтобы образовать зазор между дисплеем и рамкой.

Двигайтесь медленно и не нагружайте стекло дисплея — нужен зазор примерно 1/4".

Проведите картой к центру дисплея, чтобы перерезать оставшийся клей в верхнем правом углу iMac.

Обязательно останавливаться перед камерой iSight, иначе вы можете её повредить.

Вновь задвиньте пластиковую карту в верхний правый угол и оставьте её там, чтобы клей не слипся вновь.

Вставьте вторую пластиковую карту в зазор между дисплеем и рамкой рядом с верхним левым углом iMac.

Осторожно поверните карту вверх, слегка увеличивая пространство между дисплеем и рамкой.

Как и на другой стороне, поворачивайте медленно, давая клею время отделиться, и не перегружайте стекло дисплея.

Сдвиньте пластиковую карточку к центру, снова остановившись незадолго до камеры iSight.

Заклиньте пластиковую карточку обратно в верхнем левом углу.

Вставив обе пластиковые карточки, как показано, возле углов, осторожно поверните карточки в стороны, чтобы увеличить зазор между дисплеем и корпусом.

Если есть участки, которые, кажется, прилипают и не отделяются, прекратите вращение и используйте одну из карточек, чтобы разрезать оставшийся клей.

Начните приподнимать верхнюю часть дисплея от рамы.

Поднимайте дисплей только на несколько дюймов — кабели данных и питания дисплея всё ещё подключены к плате логики.

Поднимите дисплей достаточно, чтобы обеспечить удобный доступ к коннектору, но не настолько, чтобы растянуть кабели и нагрузить их соединения (примерно 8").

Держите дисплей одной рукой, а другой рукой отключите кабель питания дисплея.

Продолжая поддерживать дисплей одной рукой, поднимите металлический фиксирующий зажим на кабеле данных дисплея.

Осторожно извлеките кабель данных дисплея из его разъёма на плате логики.

Обязательно тяните разъём кабеля данных дисплея прямо из гнезда, удерживая его параллельно материнской плате, чтобы не повредить его.

Поднимите дисплей в почти вертикальное положение.

На этом этапе по нижнему краю дисплея ещё остаётся полоска клея, которая держит дисплей на раме как петля. Вы можете ослабить этот клей, покачав дисплей вверх и вниз несколько раз.

Будьте очень осторожны, чтобы не касаться выводов конденсаторов или каких-либо оголённых паяных соединений на обратной стороне блока питания (обведены красным).

Возьмитесь за небольшой язычок на конце одной из клеевых полос нижнего края дисплея и потяните клей в направлении к верху iMac, чтобы удалить его.

Повторите этот шаг с другой клеевой полосой и удалите её.

Если любая из клеевых полос порвётся до полного удаления, используйте пластиковую карточку, чтобы разрезать оставшийся клей.

Поднимите дисплей от рамы и извлеките его из iMac.

Возможно, потребуется медленно приподнимать с одной стороны, чтобы оторвать оставшийся клей.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и стеклянный.

После разрезания клея его нельзя использовать повторно для повторного запечатывания дисплея. Следуйте этому руководству, чтобы заменить клеевые полосы, закрепляющие дисплей на задней крышке.

Аккуратно положите дисплей лицевой стороной вниз на прочную ровную поверхность. Полезно подложить полотенце или ткань, чтобы защитить стекло спереди от грязи или частиц, которые могут поцарапать поверхность.

Используйте ноготь или заострённый наконечник лопатки, чтобы поднять фиксирующий язычок на разъёме кабеля данных дисплея.

Вытяните разъём кабеля данных дисплея прямо из его гнезда на задней стороне дисплея.

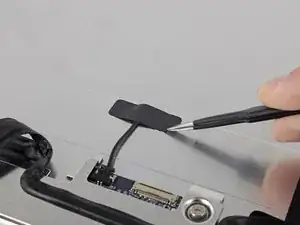

Используйте iOpener рядом с верхним краем сборки дисплея, чтобы нагреть и размягчить клей на куске ленты, удерживающей термодатчик на месте.

Инструкции по правильному нагреву и использованию iOpener можно найти здесь.

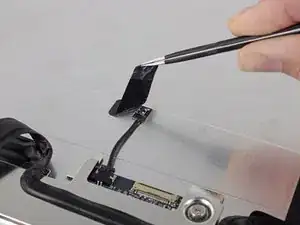

Отделите кусок ленты, закрепляющий термодатчик на обратной стороне сборки дисплея.

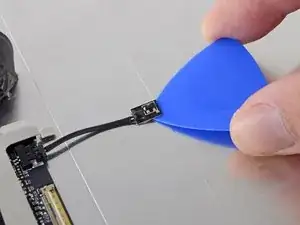

Используйте монтажную лопатку, чтобы разорвать клей, удерживающий термодатчик на задней стороне дисплея iMac.

Отключите термодатчик от его разъёма на задней стороне дисплея.

Снимите термодатчик и перенесите его в новую сборку дисплея.
