Замена платы AirPort в iMac Intel 24" EMC 2111
Используйте это руководство, чтобы заменить неисправную плату AirPort.
Шаг 1
Ослабьте два винта с крестообразным шлицем, фиксирующие сервисную крышку iMac.
Оба винта остаются в сервисной крышке.
Снимите сервисную крышку.
Шаг 2
Удалите следующие винты вдоль нижнего края iMac:
Три 6 мм винта Torx T8
Один 8 мм винт Torx T8
Шаг 3
Положите iMac лицевой частью вниз на ровную поверхность, опираясь на подставку.
Чтобы отжать переднюю рамку от iMac, одновременно:
Нажмите большими пальцами на рычаги оперативной памяти и прижмите iMac.
Указательными пальцами потяните маленький мостик материала передней рамки на себя.
Поднимите переднюю рамку указательными пальцами.
Как только маленький мостик материала освободится от рычагов оперативной памяти, поднимите переднюю рамку за её нижний край настолько, чтобы освободить нижний край задней крышки.
Шаг 4
Снимите переднюю рамку с задней крышки и отведите её от нижнего края iMac, учитывая подключенные кабели камеры и микрофона в её верхней части.
На третьем изображении показаны верхние скобы передней рамки и соответствующие им вырезы в верхнем крае задней крышки iMac.
Не снимайте переднюю рамку полностью — она по-прежнему прикреплена кабелями камеры и микрофона.
Шаг 5
При необходимости удалите полоску ленты, закрывающую разъем кабеля микрофона.
Разъем микрофона находится у внутренней части верхнего края iMac.
Шаг 6
Отключите кабель микрофона.
Отключите кабель камеры, оттянув его разъем от гнезда на плате камеры.
Разъем и гнездо кабеля камеры хрупкие и легко деформируются. Снимайте осторожно.
Шаг 7

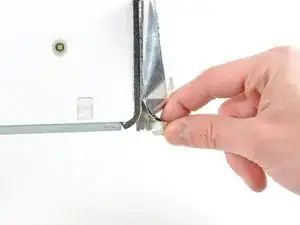

Отогните кусок электромагнитной/экранирующей ленты, соединяющей нижний край правого динамика с металлической рамой iMac.

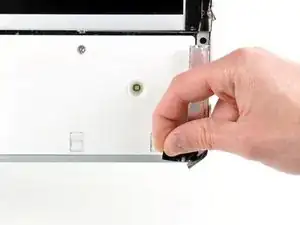

Отделите ленту от нижнего угла правого динамика.
Шаг 8
Снимите 26 мм винт Torx T10, крепящий правый динамик к iMac.
Шаг 9

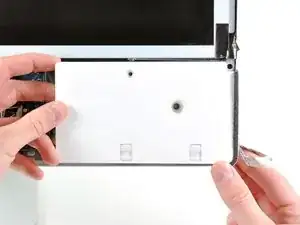

Отведите правый динамик от логической платы и опустите его, пусть свисает вниз с iMac.
Шаг 10

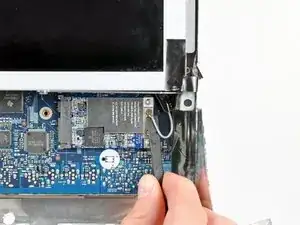

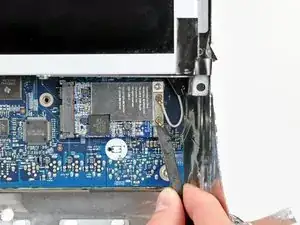

Используйте плоский конец лопатки, чтобы поддеть оба антенных разъёма и снять их с гнезд на плате AirPort.
Чёрная антенна подключается ближе всего к нижнему краю iMac.
Шаг 11
Удалите два 5 мм винта Torx T6, закрепляющие плату AirPort на логической плате.
После удаления винтов плата AirPort должна немного приподняться от логической платы.
Шаг 12
Вытащите плату AirPort из её разъёма и удалите её из iMac.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
