Замена датчика температуры окружающей среды iMac Intel 24" EMC 2111

Ослабьте два винта Phillips, крепящих крышку доступа к iMac.

Оба винта остаются зафиксированными в крышке доступа.

Снимите крышку доступа.

Снимите следующие винты вдоль нижнего края iMac:

Три 6 мм винта T8 Torx

Один 8 мм винт T8 Torx

Положите iMac передней панелью вниз на ровную поверхность.

Чтобы поднять переднюю раму с iMac, одновременно:

Нажмите большими пальцами на рычаги оперативной памяти, удерживая iMac.

Двигайте указательными пальцами небольшой мостик материала на передней раме на себя.

Поднимите переднюю раму указательными пальцами вверх.

Как только мостик материала освободится из рычагов оперативной памяти, приподнимите переднюю раму за нижний край так, чтобы она освободилась от нижнего края задней панели.

Поднимите переднюю раму с задней панели и поверните её от нижнего края iMac, следя за кабелями камеры и микрофона, которые всё ещё прикреплены к её верхнему краю.

На третьем изображении показаны верхние кронштейны передней рамы и их пазы, выполненные в верхнем крае задней панели iMac.

Не удаляйте полностью переднюю раму, так как она всё ещё соединена кабелями камеры и микрофона.

При необходимости снимите полоску изоленты, закрывающую разъём кабеля микрофона.

Разъём микрофона расположен у внутренней стороны верхнего края iMac.

Отсоедините кабель микрофона.

Отсоедините кабель камеры, потянув его разъём от разъёма на плате камеры.

Разъём и гнездо кабеля камеры нежные и легко ломаются. Отсоединяйте с осторожностью.

Вытяните кабель датчика окружающей температуры из его разъёма на системной плате.

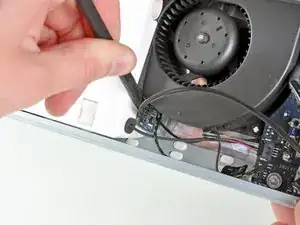

Используйте плоский конец лопатки, чтобы поддеть датчик окружающей температуры с корпуса левого динамика.

Снимите датчик окружающей температуры и его кабель из iMac.
