Замена левого динамика в iMac Intel 21,5" с дисплеем Retina 4K 2019 года

Когда петля свободна, iMac будет неустойчив и его будет сложно ремонтировать. Поместите фиксирующую вставку для iMac в подставку, чтобы стабилизировать устройство.

Если Вы используете картонную вставку iFixit, следуйте этим инструкциям по сборке, чтобы собрать её.

Перед началом любых работ с iMac: отключите компьютер от сети и нажмите и удерживайте кнопку включения в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте крайне осторожны — не касайтесь выводов конденсаторов и не задевайте оголённые паяные соединения на задней стороне блока питания. Прикасайтесь к плате только за края.

Начиная с левой стороны дисплея, рядом с кнопкой питания, вставьте инструмент для вскрытия iMac в зазор между стеклянной панелью и задней крышкой.

Выступ на инструменте для вскрытия iMac не даст Вам вставить колесо слишком глубоко. Если используется другой инструмент, вставляйте его не более чем на 10 мм в дисплей. В противном случае Вы можете повредить антенные кабели и нанести серьёзный ущерб.

Используйте инструмент как ролик для пиццы — прокатывайте его по зазору, разрезая пенополиуретановый клей между рамкой и дисплеем.

Убедитесь, что Вы всегда ведёте инструмент, прижимая его режущим колесом вперёд. Если тянуть инструмент назад, колесо может выпасть из рукоятки.

Протяните инструмент вверх по левой стороне дисплея.

Продолжайте движение инструмента вокруг верхнего левого угла.

Разрежьте клей вдоль верхнего левого края дисплея.

Продолжайте движение вдоль верхнего края дисплея.

Возможно, потребуется несколько раз провести инструментом туда и обратно, чтобы полностью перерезать клей.

Продвиньте инструмент вокруг верхнего правого угла дисплея.

Продвиньте инструмент вниз по правому краю дисплея.

Доведите инструмент вскрытия до нижнего края правой стороны дисплея.

На этом этапе желательно снова пройти инструментом по всему периметру дисплея, чтобы максимально полностью разрезать оставшийся клей.

Хотя инструмент для вскрытия перерезал большую часть клея, дисплей всё ещё может быть слегка прикреплён к корпусу. Пластиковая карта потребуется, чтобы окончательно отделить его.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, вставьте пластиковую карту между дисплеем и рамкой.

Будьте осторожны, не вставляйте пластиковую карту глубже, чем на 10 мм, иначе Вы можете повредить внутренние компоненты.

Аккуратно проверните пластиковую карту вбок, чтобы создать зазор между дисплеем и рамкой.

Двигайтесь медленно и не перенапрягайте стекло дисплея — Вам нужно сделать зазор примерно 6 мм.

Протяните карту к центру дисплея, чтобы перерезать оставшийся клей в верхнем правом углу iMac.

Обязательно остановитесь перед камерой iSight, иначе можете повредить её.

Вставьте пластиковую карту снова в верхний правый угол и оставьте её там, чтобы клей не прилип обратно.

Вставьте вторую пластиковую карту в зазор между дисплеем и рамкой вблизи верхнего левого угла iMac.

Аккуратно проверните карту вверх, немного увеличив пространство между дисплеем и рамкой.

Как и с другой стороны, поворачивайте медленно, давая клею время отделиться, и будьте осторожны, чтобы не повредить стекло дисплея.

Сдвиньте пластиковую карту к центру.

Остановите движение сразу перед камерой iSight, чтобы не повредить её.

Вставьте пластиковую карту обратно в верхний левый угол.

Когда обе пластиковые карты будут вставлены в углах, как показано, осторожно поверните их в стороны, чтобы увеличить зазор между дисплеем и корпусом.

Если какие-либо участки не отделяются и остаются приклеенными, прекратите поворачивать и используйте одну из карт, чтобы разрезать оставшийся клей.

Начните поднимать верхнюю часть дисплея вверх от рамы.

Поднимайте дисплей лишь на несколько дюймов — кабели питания и данных дисплея всё ещё подключены к логической плате.

Поднимите дисплей достаточно высоко, чтобы обеспечить лёгкий доступ к разъёму, но не так высоко, чтобы натягивать кабели и создавать нагрузку на их разъёмы (примерно 8 дюймов).

Одной рукой удерживайте дисплей, а другой отключите кабель питания дисплея.

Продолжая одной рукой удерживать дисплей, откиньте металлическую фиксирующую скобу на кабеле данных дисплея.

Осторожно вытяните кабель данных дисплея из разъёма на логической плате.

Вытягивайте разъём кабеля данных дисплея строго прямо, сохраняя параллельность с материнской платой, чтобы не повредить его.

Поднимите дисплей почти в вертикальное положение.

На этом этапе в нижней части дисплея остаётся узкая полоска клея, которая удерживает дисплей, как шарнир. Клей можно ослабить, слегка покачивая дисплей вверх и вниз несколько раз.

При необходимости пластиковой картой можно разрезать оставшиеся участки нижней полоски клея.

Поднимите дисплей вверх от рамы и снимите его с iMac.

Может потребоваться медленно поднимать одну сторону, чтобы постепенно отделять остатки клея.

При обращении с дисплеем будьте очень осторожны — он большой, тяжёлый и изготовлен из стекла.

После разрезания клей нельзя будет использовать повторно для герметизации дисплея. Следуйте этому руководству, чтобы заменить полоски клея, соединяющие дисплей с задней панелью.

Снимите следующие пять винтов крестообразной головки, удерживающих нижнюю крепёжную скобу:

Четыре винта по 3,2 мм

Один винт 1,7 мм

Возможно, потребуется отогнуть клей дисплея, расположенный по нижнему краю корпуса iMac, чтобы получить доступ к винтам.

Снимите нижнюю крепёжную скобу (также известную как «подбородочный ремень») с корпуса iMac.

Осторожно потяните разъём кабеля вентилятора прямо от разъёма на логической плате.

Снимите три винта Torx T10 длиной 10 мм, которые крепят вентилятор к задней панели.

На головке самого верхнего винта закреплён резиновый упор для поддержки дисплея — оставьте его на месте.

Снимите вентилятор с iMac.

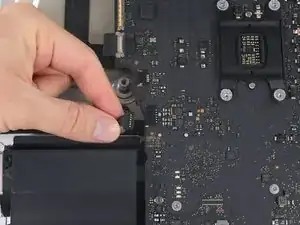

Осторожно вытяните кабель левого динамика прямо из его разъёма на логической плате.

Освободите кабель левого динамика, потянув его прямо вверх из фиксирующего зажима на задней панели корпуса.

Используйте лопатку, чтобы отсоединить разъём кнопки питания от его гнезда на логической плате.

Не прикасайтесь к паяным соединениям на обратной стороне блока питания. Конденсаторы могут быть заряжены до уровня, достаточного для опасного поражения электрическим током.

Снимите два винта Torx T10 длиной 10,0 мм, крепящих левый динамик к заднему корпусу.

Резиновые шайбы плотно удерживают винты в динамике даже при их ослаблении. Винты можно снять пинцетом или ногтем, либо оставить на сборке динамика.

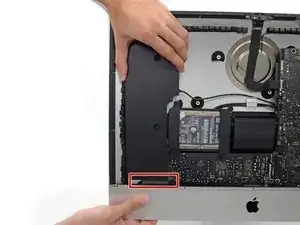

Поднимите левый динамик прямо вверх, пока не откроется кабель кнопки питания (примерно 0,5 дюйма).

Осторожно освободите кабель кнопки питания из его паза в левом динамике.

Поднимите левый динамик строго вверх и извлеките его из iMac.
