Замена правого шарнира с защёлкой MacBook Pro 17" модели A1151 A1212 A1229 и A1261

С помощью пальцев отведите обе защёлки аккумулятора от батареи и извлеките батарею из компьютера.

Выверните четыре одинаковых винта Phillips 3,4 мм с крышки отсека для оперативной памяти. У этих винтов головки диаметром 4 мм, а не 3 мм, как у винтов корпуса.

Поднимите крышку отсека для памяти достаточно, чтобы ухватиться за неё, и сдвиньте к себе, оттянув от корпуса.

Выверните три винта Phillips в отсеке батареи рядом с защёлкой. Apple удобно выставила эти винты под небольшим углом, чтобы их было легче вывернуть. В модели A1261 у этих винтов головки диаметром 4 мм, а не 3 мм, как у винтов корпуса.

Удалите следующие шесть винтов:

Два винта T6 Torx длиной 14,5 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips 3,4 мм вдоль шарнира.

Выверните четыре винта Phillips 3,4 мм на стороне компьютера с портами.

Поверните компьютер на 90 градусов и выверните два винта Phillips с задней части компьютера.

Снова поверните компьютер на 90 градусов и выверните четыре винта Phillips с боковой стороны компьютера.

Не срывайте верхнюю крышку резко. Крышка соединена с платой логики ленточным кабелем.

Поднимите заднюю часть крышки и освобождайте её по бокам пальцами. Когда боковые защёлки будут освобождены, возможно, придётся покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Отключите ленточный кабель трекпада и клавиатуры от платы логики.

Снимите верхнюю крышку.

Отключите два антенных кабеля от карты AirPort Extreme, кабели iSight и инвертора от левой стороны платы логики и кабель передачи данных дисплея от правой стороны платы логики. Аккуратно сдвигайте разъёмы при отсоединении, иначе они могут быть повреждены.

Для моделей A1229 и A1212 отключите три антенных кабеля от карты AirPort Extreme и три разъёма, выделенных на плате логики.

В модели A1229 порядок кабелей слева направо: чёрный (слева; к краю корпуса) — серый (в середине) — синий (справа; к центру корпуса).

В модели A1261 отключите два антенных кабеля от карты AirPort Extreme и три разъёма, выделенных на плате логики.

Аккуратно отлейте кабели iSight и инвертора от верхней части левого вентилятора и выведите антенные кабели AirPort из канала в левом динамике.

Выверните десять серебристых винтов T6 Torx, крепящих дисплей (по пять с каждой стороны — обратите внимание, что внутренние винты с обеих сторон длиннее и с более тонкой головкой).

Не забудьте установить заглушки концов шарниров при повторной установке узла дисплея. Заглушки специфичны для сторон, поэтому убедитесь, что выступы направлены в сторону нижнего корпуса.

Возьмитесь за узел дисплея с обеих сторон и поднимите его вверх, вынимая из компьютера.

На этой модели заглушки концов шарниров легко снимаются на этом этапе, так как они не прикреплены к шарниру и могут отвалиться при обслуживании.

Выверните винты Phillips в нижних левом и правом углах дисплея (всего два винта).

Вставьте плоский конец лопатки перпендикулярно лицевой стороне дисплея между пластиковой полосой, прикреплённой к заднему ободку, и передним ободком.

Не вставляйте лопатку между пластиковой полосой и задним ободком.

Держа лопатку вставленной, поверните её от дисплея, чтобы разъединить передний и задний ободки.

Продвигайтесь вдоль правого края дисплея, пока задний ободок равномерно не отойдёт от переднего.

Вставьте лопатку между передним и задним ободками дисплея в нижнем правом углу дисплея.

Подденьте задний ободок от переднего, чтобы немного отделить нижний край заднего ободка дисплея.

Вставьте плоский конец лопатки в зазор между задним ободком дисплея и крышкой шарнира.

Поверните лопатку, чтобы отделить нижний край заднего ободка дисплея от крышки шарнира.

Продвигайтесь вдоль нижнего края заднего ободка, пока он равномерно не отделится от крышки шарнира.

Теперь, когда правый и нижний края задней рамки немного отделены от передней рамки, вставьте лопатку и отщелкните заднюю рамку с защёлок возле нижнего правого угла дисплея.

Вставьте плоский конец лопатки между передней рамкой и пластиковой полосой, прикреплённой к задней рамке, рядом с отверстиями для винтов в нижних углах дисплея.

Поверните лопатку в сторону задней рамки, чтобы отделить её от передней рамки.

При необходимости продолжите отделять левый край задней рамки от защёлок на передней рамке дисплея.

Немного приподнимите нижний край дисплея и оттяните его от задней рамки дисплея.

Задняя рамка дисплея остаётся на месте.

Снимите кусочек скотча, фиксирующего кабели подсветки к передней рамке дисплея.

Осторожно выньте инвертор из крышки сцепления.

Отключите кабель инвертора, потянув его разъём от гнезда на плате инвертора.

Отключите разъём подсветки от платы инвертора.

Будьте осторожны при снятии этого разъёма, он может быть плотно вставлен в своё гнездо.

Снимите инвертор с дисплея.

Используя плоский конец лопатки, аккуратно отодерите три антеннные ленты, приклеенные к нижнему краю ЖК-экрана.

Удалите пять винтов с крестообразной головкой, фиксирующих крышку сцепления к нижнему краю передней рамки дисплея.

Снимите два кусочка скотча, закрепляющих кабель передачи данных дисплея на ЖК-экране.

Отключите кабель передачи данных дисплея от ЖК-экрана, потянув его в сторону нижнего края дисплея.

Отведите кабель передачи данных дисплея в сторону, чтобы получить доступ к скрытому под ним винту с крестообразной головкой.

Одной рукой оттяните сборку сцепления от петли сцепления, а другой вставьте инструмент для вскрытия iPod между крышкой сцепления и передней рамкой дисплея, чтобы поднять крышку сцепления над фиксирующим штифтом на передней рамке дисплея.

Оттяните сборку сцепления от передней рамки дисплея.

Повторите процедуру, описанную в предыдущем шаге, чтобы освободить другую сторону сборки сцепления от передней рамки дисплея.

Снимите сборку сцепления с передней рамки дисплея, следя за кабелями, которые могут застрять.

Снимите кабель передачи данных дисплея с узла дисплея.

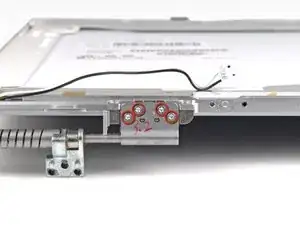

Удалите четыре винта Torx T6 длиной 3,5 мм, фиксирующие правую петлю сцепления к передней рамке дисплея.

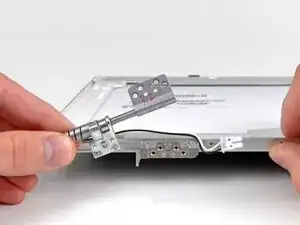

Снимите правую петлю сцепления с передней рамки дисплея.
