Замена правого температурного датчика MacBook Pro 17" моделей A1151 A1212 A1229 и A1261

Используйте пальцы, чтобы отвести обе защёлки батареи от самой батареи и выньте батарею из компьютера.

Снимите четыре одинаковых винта Phillips 3,4 мм с крышки отсека для памяти. У этих винтов головки диаметром 4 мм, в отличие от 3 мм у винтов корпуса.

Поднимите крышку отсека для памяти достаточно, чтобы захватить её, и сдвиньте на себя, оттягивая от корпуса.

Снимите три винта Phillips в отсеке для батареи рядом с защёлкой. Apple предусмотрела небольшой наклон этих винтов, чтобы их было легче выкручивать. В модели A1261 у этих винтов головки диаметром 4 мм, а не 3 мм, как у винтов корпуса.

Снимите следующие шесть винтов:

Два винта T6 Torx 14,5 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips 3,4 мм вдоль петли.

Снимите четыре винта Phillips 3,4 мм на стороне с портами компьютера.

Поверните компьютер на 90 градусов и снимите два винта Phillips с задней части компьютера.

Поверните компьютер ещё на 90 градусов и снимите четыре винта Phillips с боковой стороны компьютера.

Не срывайте верхнюю крышку резко. Крышка соединена с платой через ленточный кабель.

Поднимите заднюю часть корпуса и проведите пальцами вдоль боков, освобождая корпус по мере продвижения. После освобождения боков возможно придётся покачать крышку вверх и вниз, чтобы освободить переднюю часть верхнего корпуса.

Отключите ленточный кабель трекпада и клавиатуры от логической платы.

Снимите верхнюю крышку.

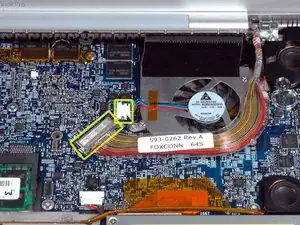

Отключите кабель передачи данных дисплея и кабель правого вентилятора от логической платы.

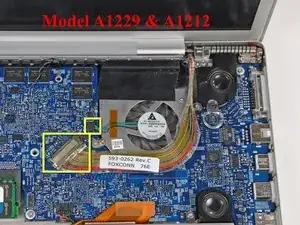

Если у вас MacBook Pro 17" модели A1229 или A1212, разъёмы имеют другую конструкцию — это показано на второй фотографии.

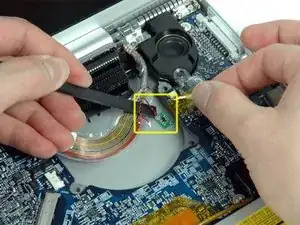

Для моделей A1229 и/или A1212 аккуратно подденьте плоским концом лопатки правый кабель вентилятора, чтобы отвести его от разъёма. Невыполнение этого может привести к отрыву всего разъёма от материнской платы вместо самого кабеля.

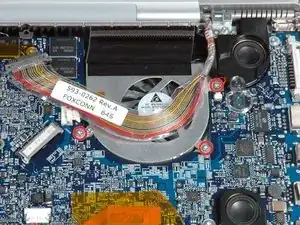

Снимите три серебристых винта T6 Torx, крепящие правый вентилятор.

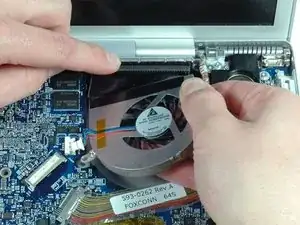

Поднимите правый вентилятор вместе с его металлическим кронштейном и извлеките из логической платы.

Отключите кабель правого температурного датчика от логической платы.

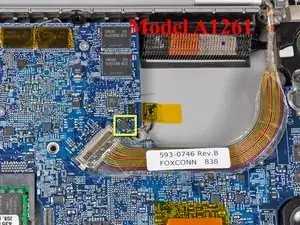

Если у вас модель A1261, кабель правого температурного датчика расположен между разъёмом правого вентилятора и кабелем передачи данных дисплея.

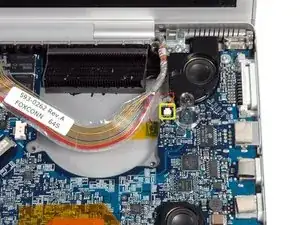

Отклейте оранжевую каптон-ленту, покрывающую правый температурный датчик.

Используйте лопатку, чтобы отодрать правый температурный датчик от нижнего корпуса.
