Замена правого динамика MacBook Pro 17" моделей A1151 A1212 A1229 и A1261

Используйте пальцы, чтобы оттянуть обе защёлки батареи от неё и приподнять батарею, вынув её из компьютера.

Снимите четыре одинаковых винта Phillips 3,4 мм с крышки отсека памяти. У этих винтов головки диаметром 4 мм, а не 3 мм, как у винтов корпуса.

Поднимите крышку отсека памяти достаточно, чтобы ухватиться за неё, и сдвиньте её к себе, оттянув от корпуса.

Снимите три винта Phillips в отсеке батареи рядом с защёлкой. Apple предусмотрела небольшой наклон этих винтов, чтобы их было легче выкручивать. На модели A1261 у этих винтов головки диаметром 4 мм, а не 3 мм, как у винтов корпуса.

Снимите следующие шесть винтов:

Два Torx T6 длиной 14,5 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips 3,4 мм вдоль петли.

Снимите четыре винта Phillips 3,4 мм на стороне с портами.

Поверните компьютер на 90 градусов и снимите два винта Phillips с задней части компьютера.

Снова поверните компьютер на 90 градусов и снимите четыре винта Phillips с боковой стороны компьютера.

Не срывайте верхнюю крышку резко. Крышка прикреплена к логической плате через ленточный кабель.

Поднимите заднюю часть крышки и проведите пальцами вдоль боков, освобождая крышку по ходу. После освобождения боков может потребоваться качание крышки вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Отключите ленточный кабель тачпада и клавиатуры от логической платы.

Снимите верхнюю крышку.

Отключите оранжевый ленточный кабель SuperDrive от логической платы, при необходимости удаляя клейкую ленту.

Снимите три винта:

Два чёрных Torx T6 4 мм по обе стороны SuperDrive.

Один Torx T6 серебристого цвета 8,7 мм (в некоторых моделях чёрный) на задней части привода рядом с динамиком.

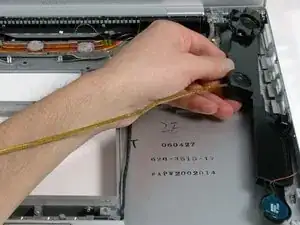

Одной рукой оттяните кабель динамика назад, а другой рукой приподнимите оптический привод и выньте его из компьютера.

Если в оптическом приводе застрял компакт‑диск или другой предмет, у нас есть инструкция по ремонту оптического привода.

Отключите десять показанных разъёмов от логической платы.

Разъёмы имеют разные расположения для четырёх ревизий MacBook Pro, описанных в этом руководстве; их расположение выделено на трёх изображениях этого шага.

Поверните крупный кабель данных дисплея влево и отключите небольшой правый кабель термодатчика, находящийся под ним.

Если у вас модель A1261, правый кабель термодатчика находится между разъёмом правого вентилятора и кабелем данных дисплея.

Снимите один чёрный винт Torx T6 4 мм, фиксирующий прозрачный пластиковый щиток над правым датчиком окружающего освещения.

Снимите прозрачный пластиковый щиток с правого датчика окружающего освещения.

Отклейте оранжевую каптон-lенту, фиксирующую левый кабель термодатчика на логической плате.

Если у вас MacBook Pro 17" модель A1229, это средний термодатчик.

Снимите следующие двенадцать винтов:

Семь Torx T6 6,5 мм.

Два винта со ступенчатым стержнем Torx T6 7,6 мм, фиксирующие разъём батареи к нижнему корпусу.

Три Torx T6 7,8 мм.

Поднимите левую сторону логической платы и отключите многоцветный силовой разъём с нижней стороны платы.

Возьмитесь за логическую плату с левой стороны и за тонкую часть рядом с правым вентилятором и выверните плату из нижнего корпуса.

Если сборка правого динамика остаётся прикреплённой к логической плате, удерживайте плату одной рукой и слегка сдвиньте динамик вверх, чтобы освободить его от платы.

Для правильной сборки MacBook Pro вам потребуется удалить старую и нанести новую термопасту на три чипа на нижней стороне логической платы. Используйте наше руководство по нанесению термопасты для подготовки поверхности процессора и радиатора.

Отключите два антенных кабеля, подключенных к карте AirPort Extreme.

Кабель с серой оплёткой присоединяется к разъёму с левой стороны, а кабель с белой оплёткой — к правому.

Для модели A1261 кабель с чёрной оплёткой присоединяется к левому разъёму, а кабель с синей оплёткой — к правому.

Если у вас MacBook Pro 17" модель A1229 или A1212, к карте AirPort Extreme подключены три антенных кабеля вместо двух.

Выверните один чёрный винт T6 Torx длиной 4,3 мм в правом верхнем углу карты AirPort Extreme.

Поднимите карту AirPort Extreme и извлеките её из разъёма, сдвинув в сторону.

Снимите два серебристых винта T6 Torx: один в левом верхнем углу длиной 8 мм и один в правом нижнем углу длиной 10 мм корпуса левого динамика.

Магнит в разъёме MagSafe может притянуть верхний винт после того, как он будет освобожден.

Поднимите корпус левого динамика и слегка поверните его. Полностью извлечь динамик пока нельзя, так как он все ещё подключён к расположенной под ним левой плате ввода-вывода.

Отключите два кабеля, фиксирующие левый динамик к плате ввода-вывода.

Извлеките левый динамик из верхней крышки.

Отключите кабель, соединяющий правый динамик с левой платой ввода-вывода (правее кабелей левого динамика, отключенных на предыдущем шаге).

Извлеките правый звуковой модуль из компьютера.

Используйте лопатку, чтобы поддеть и вынуть батарейку PRAM из её гнезда в корпусе левого динамика.
