Замена микрофона MacBook Pro 13" Unibody середина 2010 года

Снимите следующие 10 винтов, которые фиксируют нижнюю крышку к MacBook Pro 13" Unibody:

Семь крестовых винтов длиной 3 мм.

Три крестовых винта длиной 13,5 мм.

Слегка приподнимите нижнюю крышку и сдвиньте её в сторону задней части компьютера, чтобы освободить монтажные защёлки.

В целях предосторожности рекомендуется отключить разъём батареи от платы логики, чтобы избежать электрического разряда.

Используйте плоский конец лопатки, чтобы поднять разъём батареи из его гнезда на плате логики.

Используйте лопатку, чтобы отжать разъём вентилятора из его гнезда на плате логики.

Удобно поворачивать лопатку по оси под проводами кабеля вентилятора, чтобы освободить разъём.

Разъём вентилятора и его гнездо показаны на втором и третьем изображениях. Будьте осторожны, чтобы не отломить пластиковое гнездо вентилятора от платы логики: поднимайте разъём вентилятора строго вертикально вверх из его гнезда. Расположение элементов на плате логики на втором изображении может немного отличаться от вашей машины, но разъём вентилятора одинаков.

Снимите следующие три винта:

Один винт T6 Торкс длиной 7 мм

Два винта T6 Торкс длиной 5,4 мм

Поднимите вентилятор из верхней крышки.

Возьмитесь за пластиковую оттяжную бирку, закреплённую на защёлке кабеля данных дисплея, и поверните её в сторону разъёма питания (DC-In) компьютера.

Осторожно потяните разъём кабеля данных дисплея, удерживая его параллельно плате.

Не тяните разъём вверх, иначе вы можете повредить разъём.

Снимите следующие два винта, которые фиксируют кронштейн кабеля данных дисплея к верхней крышке:

Один крестовый винт длиной 8,6 мм

Один крестовый винт длиной 5,6 мм

Поднимите кронштейн кабеля данных дисплея и извлеките его из верхней крышки.

Используйте плоский конец лопатки, чтобы поддеть и отжать разъём сабвуфера и правого динамика с платы логики.

Потяните разъём кабеля камеры в сторону оптического привода, чтобы отключить его от платы логики.

Этот контакт металлический и его легко погнуть. Перед соединением убедитесь, что разъём совмещён с гнездом на плате логики.

Используйте плоский конец лопатки, чтобы поддеть и отжать разъёмы кабелей оптического привода, жёсткого диска и трекпада с платы логики.

Используйте ноготь или кончик лопатки, чтобы перевернуть фиксирующую защёлку кабеля ZIF для шлейфа клавиатуры.

С помощью лопатки выдвиньте шлейф клавиатуры из его разъёма.

Отделите маленькую полоску чёрной ленты от разъёма шлейфа подсветки клавиатуры.

Используйте кончик лопатки, чтобы перевернуть фиксирующую защёлку кабеля ZIF для шлейфа подсветки клавиатуры.

С помощью лопатки выдвиньте шлейф подсветки клавиатуры из его разъёма.

Используйте плоский конец лопатки, чтобы поддеть и отжать разъём кабеля индикатора батареи с платы логики.

Используйте кончик лопатки, чтобы оторвать микрофон от клея, прикрепляющего его к верхней крышке.

Снимите следующие винты:

Два винта T6 Торкс длиной 7 мм с платы DC-In

Пять винтов T6 Торкс длиной 3,3 мм

Два винта T6 Торкс длиной 4 мм

Снимать батарею перед извлечением платы логики не строго обязательно, но это облегчает и делает процесс безопаснее. Если вы оставите батарею на месте, будьте особенно осторожны, чтобы не выгнуть плату логики о корпус батареи вблизи её штрих-кода.

Снимите следующие винты с трёхгранной головкой, фиксирующие батарею к верхней крышке:

Один винт Tri-point длиной 5,5 мм

Один винт Tri-point длиной 13,5 мм

Поднимите батарею и извлеките её из верхней крышки.

Поднимите плату логики за её левый край и поднимите её до тех пор, пока порты не освободят боковую часть верхней крышки.

Оттяните плату логики от боковой стороны верхней крышки и извлеките её, следя за платой DC-In, которая может зацепиться.

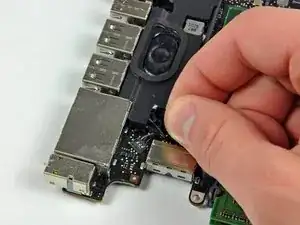

Снимите ленту, закрывающую разъём кабеля микрофона.

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля микрофона и приподнять его с плат логики.

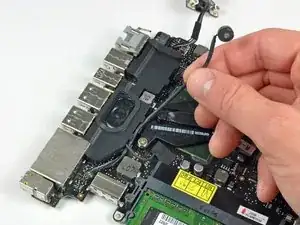

Выведите кабель микрофона из канала в левом динамике.
