Замена верхней панели MacBook Pro 13" Unibody середины 2010 г.

Используйте это руководство, чтобы полностью заменить верхнюю панель.

Шаг 1

Снимите следующие 10 винтов, крепящих нижнюю панель к MacBook Pro 13" Unibody:

Семь 3 мм винтов Phillips.

Три 13.5 мм винта Phillips.

Шаг 2

Небольшим приподнимите нижнюю панель и сдвиньте её в сторону задней части компьютера, чтобы освободить монтажные защёлки.

Шаг 3

В целях предосторожности рекомендуется отсоединить разъём аккумулятора от платы логики, чтобы избежать электрического разряда.

Используйте плоский конец лопатки, чтобы приподнять разъём аккумулятора из его гнезда на плате логики.

Шаг 4

Используйте лопатку, чтобы поддеть разъём вентилятора и вынуть его из гнезда на плате логики.

Полезно прокрутить лопатку по оси снизу проводов кабеля вентилятора, чтобы освободить разъём.

Разъём вентилятора и его гнездо видны на втором и третьем изображениях. Будьте осторожны, чтобы не оторвать пластиковое гнездо вентилятора от платы логики при подъёме разъёма вентилятора вверх и из его гнезда. Расположение платы логики на втором изображении может незначительно отличаться от вашей машины, но разъём вентилятора одинаков.

Шаг 5

Снимите следующие три винта:

Один 7 мм винт T6 Torx

Два 5.4 мм винта T6 Torx

Шаг 6

Поднимите вентилятор из верхней панели.

Шаг 7

Возьмите пластиковую вытяжную язычок, закреплённый на защёлке кабеля данных дисплея, и поверните его в сторону разъёма питания (DC-In) компьютера.

Осторожно потяните разъём кабеля данных дисплея параллельно плате, чтобы отсоединить его.

Не тяните разъём вверх, иначе вы можете повредить разъём.

Шаг 8

Снимите следующие два винта, крепящие держатель кабеля данных дисплея к верхней панели:

Один 8.6 мм винт Phillips

Один 5.6 мм винт Phillips

Поднимите держатель кабеля данных дисплея из верхней панели.

Шаг 9

Используйте плоский конец лопатки, чтобы поддеть разъёмы сабвуфера и правого динамика и приподнять их с платы логики.

Шаг 10

Потяните разъём кабеля камеры в сторону оптического привода, чтобы отсоединить его от платы логики.

Этот контактный разъём металлический и его легко погнуть. Перед соединением убедитесь, что разъём выровнен с его гнездом на плате логики.

Шаг 11

Используйте плоский конец лопатки, чтобы поддеть разъёмы кабелей оптического привода, жёсткого диска и кабеля трекпада и вынуть их из платы логики.

Шаг 12

Используйте ноготь или наконечник лопатки, чтобы поднять фиксирующий язычок кабеля в ZIF-разъёме шлейфа клавиатуры.

С помощью лопатки сдвиньте шлейф клавиатуры из его гнезда.

Шаг 13

Отклейте маленькую полоску чёрной ленты с разъёма шлейфа подсветки клавиатуры.

Шаг 14

Используйте наконечник лопатки, чтобы поднять фиксирующий язычок кабеля в ZIF-разъёме шлейфа подсветки клавиатуры.

С помощью лопатки сдвиньте шлейф подсветки клавиатуры из его гнезда.

Шаг 15

Используйте плоский конец лопатки, чтобы поддеть разъём датчика уровня заряда батареи и приподнять его с платы логики.

Шаг 16

Используйте наконечник лопатки, чтобы оторвать микрофон от клея, прикрепляющего его к верхней панели.

Шаг 17

Снимите следующие винты:

Два 7 мм винта T6 Torx с платы DC-In

Пять 3.3 мм винтов T6 Torx

Два 4 мм винта T6 Torx

Шаг 18

Снимать аккумулятор перед извлечением платы логики не обязательно, но это делает процесс удаления платы логики проще и безопаснее. Если вы оставите аккумулятор на месте, будьте особенно осторожны, чтобы не согнуть плату логики о корпус аккумулятора рядом с её штрих-кодом.

Снимите следующие винты Tri-point, крепящие аккумулятор к верхней панели:

Один 5.5 мм винт Tri-point

Один 13.5 мм винт Tri-point

Выньте аккумулятор из верхней панели.

Шаг 19

Поднимите плату логики за её левый край и приподнимите до тех пор, пока порты не освободят боковину верхней панели.

Оттяните плату логики от боковой стороны верхней панели и извлеките её, следя за платой DC-In, которая может зацепиться.

Шаг 20

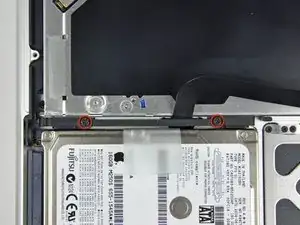

Удалите два винта с крестообразной шлицем, фиксирующих кронштейн жёсткого диска к верхней части корпуса.

Винты остаются закреплёнными в кронштейне.

Поднимите фиксирующий кронштейн из верхней части корпуса.

Шаг 21

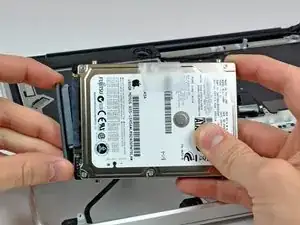

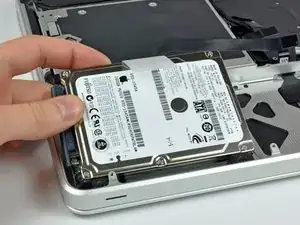

Поднимите жёсткий диск за свободный край и вытяните его из шасси, следя за кабелем, присоединённым к компьютеру.

Шаг 22

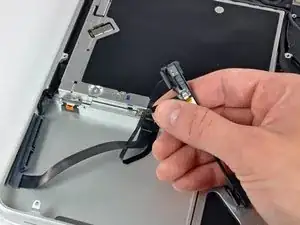

Отключите жёсткий диск, оттянув разъём кабеля жёсткого диска от самого диска.

Шаг 23

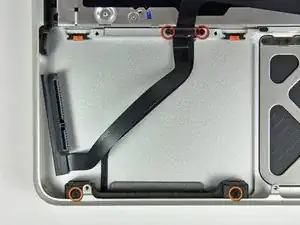

Удалите следующие четыре винта, фиксирующие кронштейн жёсткого диска и кабель ИК-датчика к верхней части корпуса:

Два винта с крестообразной шлицем 1,5 мм.

Два винта с крестообразной шлицем 4 мм.

Сдвиньте кронштейн жёсткого диска и ИК-датчика от края верхней части корпуса.

Аккуратно оторвите кабель жёсткого диска и кабель ИК-датчика от верхней части корпуса.

Шаг 24

Удалите следующие винты, фиксирующие сабвуфер к верхней части корпуса:

Один винт с крестообразной шлицем 3,8 мм.

Один винт с крестообразной шлицем 5 мм

Сабвуфер всё ещё подключён к правому динамику, поэтому пока не снимайте его полностью.

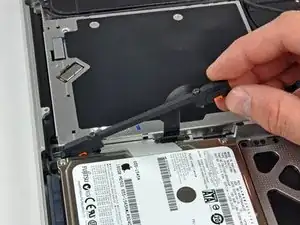

Поднимите сабвуфер с оптического привода и установите его над компьютером.

Шаг 25

Удалите два винта с крестообразной шлицем 10 мм, фиксирующие кронштейн кабеля камеры к верхней части корпуса.

Левый винт может остаться закреплённым в кабеле камеры.

Поднимите кронштейн кабеля камеры из верхней части корпуса.

Шаг 26

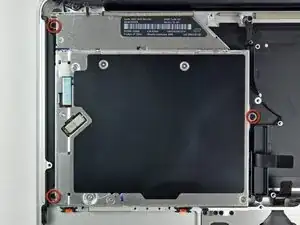

Удалите три винта с крестообразной шлицем 2,5 мм, фиксирующие оптический привод к верхней части корпуса.

Поднимите оптический привод за правый край и вытяните его из компьютера.

Шаг 27

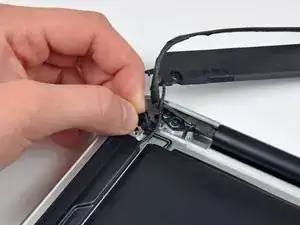

Отогните маленький кусочек чёрной ленты, закрывающей кабель правого динамика.

Будьте осторожны: шлейф кнопки питания находится непосредственно под этой лентой.

Шаг 28

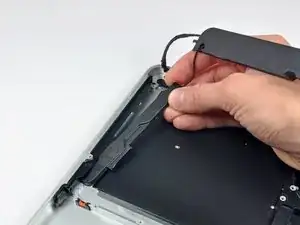

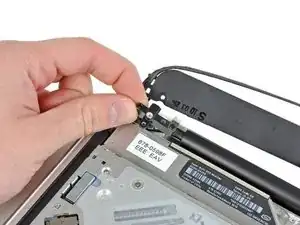

Используйте кончик лопатки, чтобы приподнять правый динамик с клея, который фиксирует его к верхней части корпуса.

Шаг 29

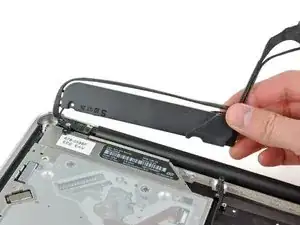

Поднимите сборку сабвуфера и правого динамика и извлеките её из верхней части корпуса.

Шаг 30

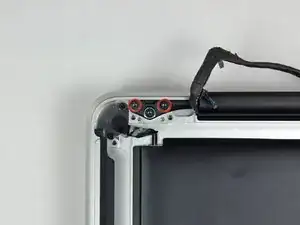

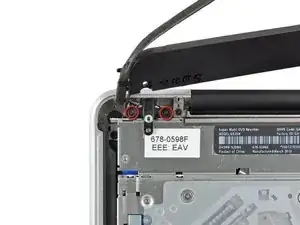

Удалите по два внешних винта T8 Torx, фиксирующих каждую сторону кронштейна дисплея к верхней части корпуса (всего 4 винта).

Шаг 31

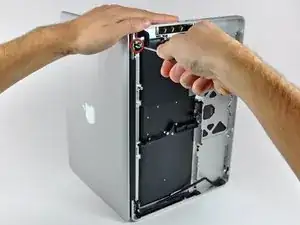

Откройте MacBook так, чтобы дисплей был перпендикулярен верхней части корпуса.

Разместите открытый MacBook на столе, как показано на фото.

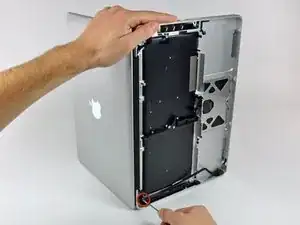

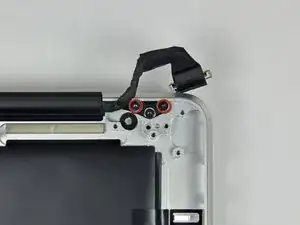

Удерживая дисплей и верхнюю часть корпуса вместе левой рукой, удалите винт T8 Torx из нижнего кронштейна дисплея.

Шаг 32

Обязательно держите дисплей и верхнюю часть корпуса вместе левой рукой. Невыполнение этого может привести к падению освобождённого дисплея/верхней части корпуса и повреждению компонентов.

Удалите последний оставшийся винт T8 Torx, фиксирующий дисплей к верхней части корпуса.

Шаг 33

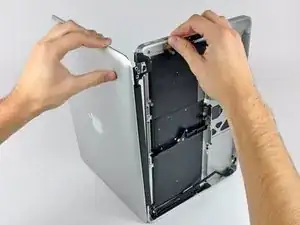

Возьмите верхнюю часть корпуса правой рукой и слегка поверните её в сторону верхней части дисплея, чтобы верхний кронштейн дисплея освободился от края верхней части корпуса.

Поверните дисплей слегка в сторону от верхней части корпуса.

Поднимите дисплей вверх и отведите его от верхней части корпуса, следя за кронштейнами и кабелями, которые могут зацепиться.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
