Замена сабвуфера и правого динамика MacBook Pro 13" Unibody середины 2010 г.

Снимите следующие 10 винтов, крепящих нижнюю крышку к MacBook Pro 13" Unibody:

Семь крестообразных винтов, 3 мм.

Три крестообразных винта, 13,5 мм.

Слегка приподнимите нижнюю крышку и сдвиньте её в сторону задней части компьютера, чтобы освободить монтажные защёлки.

В целях предосторожности рекомендуется отсоединить разъём аккумулятора от платы логики, чтобы избежать электрического разряда.

Используйте плоский конец лопатки, чтобы поднять разъём аккумулятора вверх из его гнезда на плате логики.

В целях предосторожности рекомендуется отсоединить разъём сабвуфера от платы логики, чтобы избежать электрического разряда. Этот шаг необязателен и не требуется.

Снимите мягкую прокладку, которая может находиться сверху, и аккуратно выньте разъём вверх из его гнезда на плате логики.

Необходимо сдвинуть маленький прозрачный пластиковый фиксатор кабеля (обведён красным) приклеенный к плате логики, прежде чем отсоединять кабель камеры. Будьте осторожны, чтобы не оторвать никакие компоненты от платы при сдвигании фиксатора с разъёма кабеля камеры.

Потяните разъём кабеля камеры в сторону оптического привода, чтобы отсоединить его от платы логики.

Этот разъём металлический и может легко деформироваться. Перед соединением убедитесь, что разъём выровнен с гнездом на плате логики.

Используйте плоский конец лопатки, чтобы поддеть разъём оптического привода и поднять его прямо вверх с платы логики.

Используйте плоский конец лопатки, чтобы поддеть разъём жёсткого диска и поднять его прямо вверх с платы логики.

Снимите следующие винты, крепящие сабвуфер к верхней крышке:

Один крестообразный винт, 3,8 мм

Один крестообразный винт, 5 мм

Сабвуфер всё ещё соединён с правым динамиком, поэтому пока не снимайте его полностью.

Поднимите сабвуфер с оптического привода и установите его над компьютером.

Снимите два крестообразных винта, 10 мм, крепящие скобу кабеля камеры к верхней крышке.

Левый винт может оставаться фиксированным в кабеле камеры.

Поднимите скобу кабеля камеры из верхней крышки.

Снимите три крестообразных винта, 2,5 мм, крепящие оптический привод к верхней крышке.

Поднимите оптический привод за правый край и вытащите его из компьютера.

Отклейте маленькую полоску чёрной ленты, закрывающую кабель правого динамика.

Будьте осторожны, под этой полоской ленты находится лента кнопки питания.

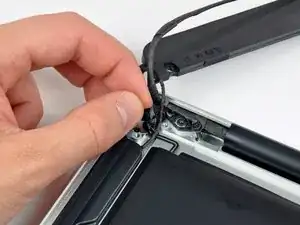

Используйте кончик лопатки, чтобы поддеть правый динамик и оторвать его от клея, фиксирующего его к верхней крышке.

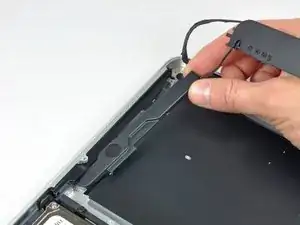

Поднимите сборку сабвуфера и правого динамика и извлеките её из верхней крышки.
