Замена материнской платы в MacBook Pro 13" Unibody Mid 2010

Удалите следующие 10 винтов, крепящих нижнюю крышку к MacBook Pro 13" Unibody:

Семь винтов Phillips 3 мм.

Три винта Phillips 13,5 мм.

Немного приподнимите нижнюю крышку и сдвиньте её к задней части компьютера, чтобы освободить монтируемые зазоры.

В целях предосторожности мы рекомендуем отключить разъем батареи от материнской платы, чтобы избежать электрического разряда.

Используйте плоский конец лопатки, чтобы приподнять разъем батареи из его гнезда на материнской плате.

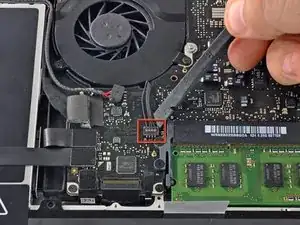

Используйте лопатку, чтобы извлечь разъем вентилятора из его гнезда на материнской плате.

Полезно вращать лопатку по оси снизу проводов вентилятора, чтобы освободить разъем.

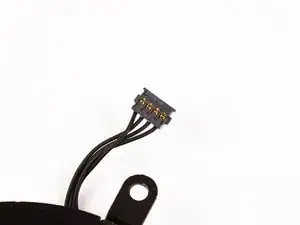

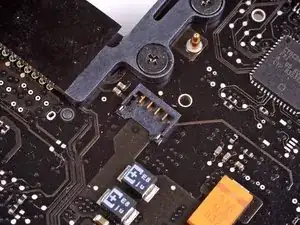

Разъем вентилятора и гнездо вентилятора можно увидеть на втором и третьем изображениях. Будьте осторожны, чтобы не сломать пластиковое гнездо вентилятора от материнской платы, когда вы используете лопатку для подъема разъема вентилятора прямо вверх и из его гнезда. Макет материнской платы, показанный на втором изображении, может немного отличаться от вашего устройства, но гнездо вентилятора аналогично.

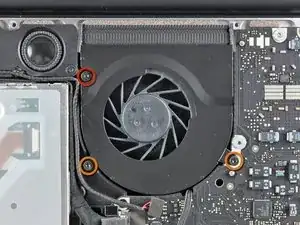

Удалите следующие три винта:

Один винт Torx T6 7 мм

Два винта Torx T6 5,4 мм

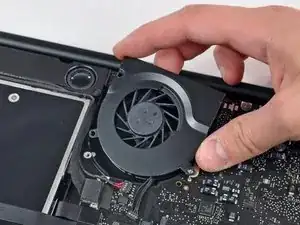

Поднимите вентилятор из верхнего корпуса.

Схватите пластиковую петлю, закрепленную на замке кабеля дисплея, и поверните её к стороне DC-In компьютера.

Осторожно потяните разъем кабеля дисплея параллельно плате.

Не тяните разъем вверх, иначе вы можете повредить разъем.

Удалите следующие два винта, крепящие кронштейн кабеля дисплея к верхнему корпусу:

Один винт Phillips 8,6 мм

Один винт Phillips 5,6 мм

Извлеките кронштейн кабеля дисплея из верхнего корпуса.

Используйте плоский конец лопатки, чтобы приподнять разъем сабвуфера и правого динамика с материнской платы.

Потяните разъем кабеля камеры к оптическому приводу, чтобы отключить его от материнской платы.

Это гнездо металлическое и может легко погнуться. Убедитесь, что вы выравниваете разъем с его гнездом на материнской плате перед соединением двух частей.

Используйте плоский конец лопатки, чтобы приподнять разъемы оптического привода, жесткого диска и трекпада с материнской платы.

Используйте ноготь или конец лопатки, чтобы поднять захват кабеля на ZIF разъеме для кабеля клавиатуры.

Используйте лопатку, чтобы извлечь кабель клавиатуры из его гнезда.

Отделите небольшую полоску черной ленты от гнезда кабеля подсветки клавиатуры.

Используйте конец лопатки, чтобы поднять захват кабеля на ZIF разъеме для кабеля подсветки клавиатуры.

Используйте лопатку, чтобы извлечь кабель подсветки клавиатуры из его гнезда.

Используйте плоский конец лопатки, чтобы приподнять разъем кабеля индикатора батареи с материнской платы.

Используйте конец лопатки, чтобы отсоединить микрофон от клея, прикрепляющего его к верхнему корпусу.

Удалите следующие винты:

Два винта Torx T6 7 мм с платы DC-In

Пять винтов Torx T6 3,3 мм

Два винта Torx T6 4 мм

Удаление батареи перед поднятием материнской платы не является строгой необходимостью, но делает процесс удаления материнской платы проще и безопаснее. Если вы оставите батарею внутри, будьте особенно внимательны, чтобы не изгибать материнскую плату против корпуса батареи рядом с её штрих-кодом.

Удалите следующие тройные винты, крепящие батарею к верхнему корпусу:

Один винт тройник 5,5 мм

Один винт тройник 13,5 мм

Поднимите батарею из верхнего корпуса.

Приподнимите материнскую плату за левый край и поднимите её до тех пор, пока порты не освободятся от стороны верхнего корпуса.

Отведите материнскую плату от стороны верхнего корпуса и удалите её, обращая внимание на плату DC-In, которая может зацепиться.

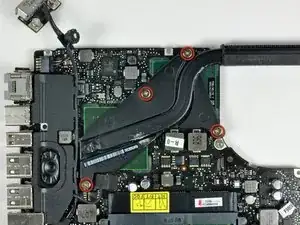

Удалите четыре винта Philips длиной 8,5 мм, удерживающих радиатор на плате логики.

Под каждым из этих винтов находится пружина. Будьте осторожны, чтобы не потерять её.

Осторожно поднимите радиатор с платы логики.

Когда вы будете устанавливать радиатор обратно на плату логики, обязательно нанесите новый слой термопасты. У нас есть руководство, которое упрощает замену термопасты.

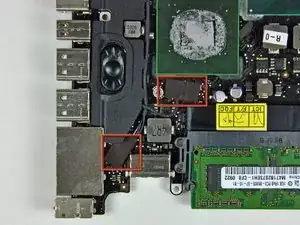

Снимите ленту, закрывающую разъем кабеля микрофона и разъем кабеля левого динамика.

Используйте плоский конец лопатки, чтобы поддеть разъем левого динамика с платы логики.

Используйте плоский конец лопатки, чтобы поддеть разъем кабеля микрофона с платы логики.

Осторожно оторвите сборку левого динамика/микрофона от клея, удерживающего её на плате логики.

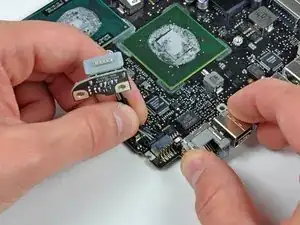

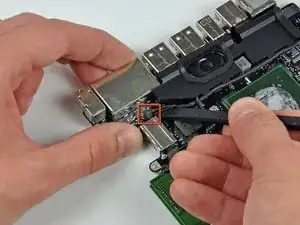

Отключите плату DC-In, потянув её разъем от гнезда на плате логики.

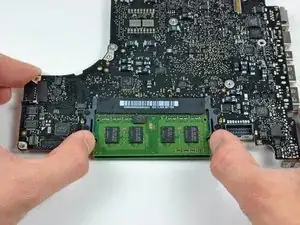

Освободите фиксаторы с каждой стороны чипа, одновременно отодвигая каждый фиксатор от оперативной памяти.

Эти фиксаторы фиксируют чип на месте, и их отпускание приведет к тому, что чип "выпрыгнет" вверх.

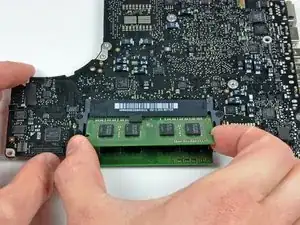

После того, как чип оперативной памяти выпрыгнет, аккуратно вытащите его из гнезда.

Повторите этот процесс, если установлен второй чип оперативной памяти.

Остается плата логики.
