Замена левого шарнира крышки MacBook Pro 13" Unibody середины 2010 года

Используйте это руководство для замены сломанного левого шарнира крышки.

Шаг 1

Удалите следующие 10 винтов, крепящих нижнюю панель к MacBook Pro 13" Unibody:

Семь крестовых винтов длиной 3 мм.

Три крестовых винта длиной 13,5 мм.

Шаг 2

Немного приподнимите нижнюю панель и сдвиньте её к задней части компьютера, чтобы освободить монтажные защёлки.

Шаг 3

В целях предосторожности рекомендуется отключить разъём аккумулятора от платы, чтобы избежать электрического разряда.

Используйте плоский конец лопатки, чтобы приподнять разъём аккумулятора из его гнезда на плате.

Шаг 4

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля сабвуфера/правого динамика из его гнезда на плате.

Будьте очень осторожны и поддевайте под разъём, как показано, а не под само гнездо. В противном случае вы можете случайно оторвать гнездо от платы.

Шаг 5

Отключите кабель камеры, сдвинув его горизонтально из гнезда.

Тяните кабель параллельно поверхности платы в направлении оптического привода. Не тяните вверх, иначе вы разрушите разъём.

Если вы видите небольшой пластиковый фиксатор, приклеенный к плате и мешающий вытащить кабель камеры, аккуратно отодвиньте его от платы. При необходимости слегка нагрейте феном или термовоздушной паяльной станцией, чтобы размягчить клей. Не пытайтесь силой отсоединить кабель, пока фиксатор находится на месте.

Если возникают трудности, используйте острый конец лопатки, чтобы нажать по обеим сторонам разъёма и «пройти» его медленно из гнезда.

Шаг 6

Выведите кабель данных камеры из канавки в оптическом приводе.

Шаг 7

Удалите следующие винты, крепящие кабель данных камеры и правый динамик к верхней части корпуса:

Два крестовых винта длиной 8 мм.

Один крестовый винт длиной 4 мм.

Один из винтов 8 мм, вероятно, останется захваченным в контуре заземления кабеля камеры.

Выдвиньте скобу кабеля камеры из-под сабвуфера и извлеките её из компьютера.

Шаг 8

Возьмите пластиковую тянущую петлю, закреплённую на защёлке разъёма кабеля дисплея, и поверните её в сторону гнезда питания (DC-in) компьютера.

Тяните разъём кабеля дисплея прямо от его гнезда.

Убедитесь, что тянете разъём прямо от гнезда, а не вверх.

Шаг 9

Удалите следующие два винта, крепящие скобу разъёма кабеля дисплея к верхней части корпуса:

Один крестовый винт длиной 7 мм.

Один крестовый винт длиной 5 мм.

Поднимите скобу разъёма кабеля дисплея и извлеките её из верхней части корпуса.

Шаг 10

Используя отвертку Torx, удалите по два наружных винта 6,5 мм, крепящих каждый из двух кронштейнов дисплея к верхней части корпуса (всего 4 винта).

Модели середины 2009 года требуют отвертки T6 Torx, а модели середины 2010 года — T8.

Шаг 11

Откройте MacBook так, чтобы дисплей находился перпендикулярно верхней части корпуса.

Разместите открытый MacBook на столе, как показано на фото.

Держась левой рукой за дисплей и верхнюю часть корпуса, используйте отвертку Torx, чтобы удалить оставшийся винт 6,5 мм из нижнего кронштейна дисплея.

Шаг 12

Обязательно удерживайте дисплей и верхнюю часть корпуса левой рукой. В противном случае освобождённый дисплей/верхняя часть корпуса могут упасть, что может повредить компоненты.

Удалите последний оставшийся винт Torx 6 мм, крепящий дисплей к верхней части корпуса.

Шаг 13

Возьмите верхнюю часть корпуса правой рукой и немного поверните её в сторону верхней части дисплея, чтобы верхняя скоба дисплея освободила край верхней части корпуса.

Слегка отведите дисплей от верхней части корпуса.

Шаг 14

Поднимите дисплей вверх и отведите его от верхней части корпуса, следя за кронштейнами и кабелями, которые могут зацепиться.

Шаг 15

Возьмите крышку шарнира, как показано, и сдвиньте её в сторону правой части дисплея.

Она должна сдвинуться примерно на 1/4" и остановиться. Не применяйте силу, чтобы двигать её дальше.

Шаг 16

Аккуратно покачивайте крышку шарнира взад‑вперёд вдоль её продольной оси, одновременно тянув её от дисплея.

Продолжайте этот приём вдоль всей длины крышки шарнира, пока не сможете снять её с рамки, на которой она закреплена.

Шаг 17

Снимите крышку шарнира с дисплея.

Шаг 18

Удалите один 5,2 мм винт Torx T6, фиксирующий левый шарнир сцепления, ближайший к стеклу дисплея.

Шаг 19

Удалите оставшиеся два 5,2 мм винта Torx T6, фиксирующие левый шарнир сцепления к дисплею.

Шаг 20

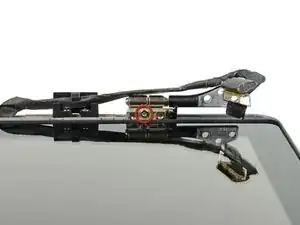

Снимите левый шарнир сцепления с дисплея.

Заключение

Для повторной сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
