Замена левого динамика MacBook Pro 13" Unibody середины 2010 года

Удалите следующие 10 винтов, крепящих нижнюю крышку к MacBook Pro 13" Unibody:

Семь винтов Phillips 3 мм.

Три винта Phillips 13.5 мм.

Слегка приподнимите нижнюю крышку и сдвиньте её к задней части компьютера, чтобы освободить монтажные защёлки.

В качестве меры предосторожности рекомендуется отключить разъём аккумулятора от логической платы, чтобы избежать любых электрических разрядов.

Используйте плоский конец лопатки, чтобы приподнять разъём аккумулятора из его гнезда на логической плате.

Используйте лопатку, чтобы отжать разъём вентилятора из его гнезда на логической плате.

Гнездо вентилятора и сам разъём видны на втором и третьем изображениях. Будьте осторожны, чтобы не сломать пластиковое гнездо вентилятора на логической плате: используйте лопатку, чтобы поднять разъём вентилятора прямо вверх и вынуть его из гнезда. Планировка логической платы, показанная на втором изображении, может слегка отличаться от вашей машины, но гнездо вентилятора одинаково.

Удалите следующие три винта:

Один винт T6 Torx 7 мм

Два винта T6 Torx 5.4 мм

Поднимите вентилятор из верхней крышки.

Возьмите пластиковую оттяжную бирку, закреплённую на фиксаторе кабеля передачи данных дисплея, и поверните её в сторону разъёма питания (DC-In) компьютера.

Осторожно потяните разъём кабеля передачи данных дисплея, параллельно плате.

Не тяните разъём вверх, иначе вы можете повредить разъём.

Удалите следующие два винта, закрепляющих кронштейн кабеля передачи данных дисплея в верхней крышке:

Один винт Phillips 8.6 мм

Один винт Phillips 5.6 мм

Выньте кронштейн кабеля передачи данных дисплея из верхней крышки.

Используйте плоский конец лопатки, чтобы отжать разъём сабвуфера и правого динамика с логической платы.

Потяните разъём кабеля камеры в сторону оптического привода, чтобы отключить его от логической платы.

Это гнездо металлическое и его легко погнуть. При соединении убедитесь, что разъём выровнен с гнездом на логической плате.

Используйте плоский конец лопатки, чтобы отжать разъёмы кабелей оптического привода, жёсткого диска и трекпада с логической платы.

Используйте ноготь или наконечник лопатки, чтобы откинуть удерживающую планку кабеля в ZIF-гнезде для шлейфа клавиатуры.

С помощью лопатки выдвиньте шлейф клавиатуры из его гнезда.

Отклейте небольшую полоску чёрной ленты с гнезда шлейфа подсветки клавиатуры.

Используйте наконечник лопатки, чтобы откинуть удерживающую планку кабеля в ZIF-гнезде для шлейфа подсветки клавиатуры.

С помощью лопатки выдвиньте шлейф подсветки клавиатуры из его гнезда.

Используйте плоский конец лопатки, чтобы отжать разъём кабеля индикатора состояния батареи с логической платы.

Используйте наконечник лопатки, чтобы оторвать микрофон от клея, закрепляющего его на верхней крышке.

Удалите следующие винты:

Два винта T6 Torx 7 мм с платы DC-In

Пять винтов T6 Torx 3.3 мм

Два винта T6 Torx 4 мм

Съём аккумулятора перед поднятием логической платы не является строго обязательным, но облегчает и делает безопаснее извлечение логической платы. Если вы оставите аккумулятор на месте, особенно осторожно не сгибайте логическую плату о корпус аккумулятора вблизи штрих-кода.

Удалите следующие трёхзубцевые винты, крепящие аккумулятор к верхней крышке:

Один трёхзубцевый винт 5.5 мм

Один трёхзубцевый винт 13.5 мм

Выньте аккумулятор из верхней крышки.

Поднимите логическую плату с её левого края и приподнимите до тех пор, пока порты не освободят боковую часть верхней крышки.

Оттяните логическую плату от боковой части верхней крышки и извлеките её, следя за платой DC-In, которая может зацепиться.

Снимите ленту, закрывающую разъем кабеля микрофона.

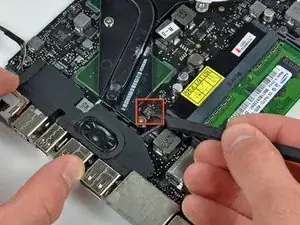

Используйте плоский конец лопатки, чтобы приподнять разъем кабеля микрофона с платы.

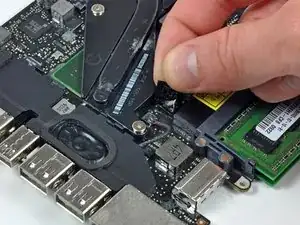

Выведите кабель микрофона из канала в левом динамике.

Снимите полосу ленты, закрывающую разъем кабеля левого динамика.

Используйте плоский конец лопатки, чтобы приподнять разъем левого динамика с платы.

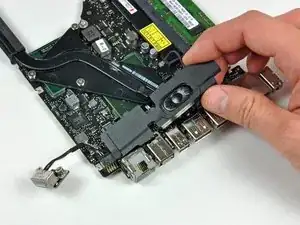

Осторожно отлейте сборку левого динамика от клея, фиксирующего её на плате.
