Замена клавиатуры MacBook Pro 13" Unibody середина 2010 года

Удалите следующие 10 винтов, крепящих нижнюю крышку к MacBook Pro 13" Unibody:

Семь 3 мм винтов с крестообразным шлицем.

Три 13,5 мм винта с крестообразным шлицем.

Слегка приподнимите нижнюю крышку и сдвиньте её в сторону задней части компьютера, чтобы освободить монтажные защёлки.

Используйте лопаточку, чтобы поддеть разъём вентилятора и вынуть его из гнезда на плате.

Полезно провернуть лопаточку по оси, поддев её снизу под провода кабеля вентилятора, чтобы освободить разъём.

Разъём вентилятора и гнездо видны на втором и третьем изображениях. Будьте осторожны, чтобы не отломать пластиковое гнездо вентилятора от платы, поднимая разъём вентилятора строго вверх и вытаскивая его из гнезда. Расположение элементов на плате, показанное на втором изображении, может немного отличаться от вашей машины, но разъём вентилятора тот же.

Удалите следующие три винта:

Один 7 мм винт T6 Torx

Два 5,4 мм винта T6 Torx

Поднимите вентилятор из верхнего корпуса.

Возьмитесь за пластиковую вытяжную бирку, закреплённую на защёлке кабеля данных дисплея, и поверните её в сторону гнезда питания (DC-In) компьютера.

Осторожно потяните разъём кабеля данных дисплея параллельно плате, чтобы отсоединить.

Не тяните разъём вверх, иначе вы можете повредить разъём.

Удалите следующие два винта, крепящие кронштейн кабеля данных дисплея к верхнему корпусу:

Один 8,6 мм винт с крестообразным шлицем

Один 5,6 мм винт с крестообразным шлицем

Поднимите кронштейн кабеля данных дисплея и извлеките его из верхнего корпуса.

Используйте плоский конец лопаточки, чтобы поддеть разъёмы сабвуфера и правого динамика и отсоединить их от платы.

Потяните разъём кабеля камеры в сторону оптического привода, чтобы отсоединить его от платы.

Этот разъём металлический и его легко погнуть. Убедитесь, что вы выровняли разъём с гнездом на плате перед их соединением.

Используйте плоский конец лопаточки, чтобы поддеть разъёмы кабелей оптического привода, жёсткого диска и трекпада и отсоединить их от платы.

Используйте ноготь или наконечник лопаточки, чтобы перевернуть фиксирующую планку кабеля в ZIF-разъёме для лентового кабеля клавиатуры.

Используйте лопаточку, чтобы выдвинуть лентовый кабель клавиатуры из его гнезда.

Отклейте маленькую полоску чёрной ленты с гнезда лентового кабеля подсветки клавиатуры.

Используйте наконечник лопаточки, чтобы перевернуть фиксирующую планку кабеля в ZIF-разъёме для лентового кабеля подсветки клавиатуры.

Используйте лопаточку, чтобы выдвинуть лентовый кабель подсветки клавиатуры из его гнезда.

Используйте плоский конец лопаточки, чтобы поддеть разъём кабеля индикации батареи и отсоединить его от платы.

Используйте наконечник лопаточки, чтобы отодрать микрофон от клеевого слоя, фиксирующего его к верхнему корпусу.

Удалите следующие винты:

Два 7 мм винта T6 Torx с платы DC-In

Пять 3,3 мм винтов T6 Torx

Два 4 мм винта T6 Torx

Съём батареи перед извлечением платы не обязателен, но облегчает и делает безопаснее извлечение платы. Если вы оставляете батарею на месте, будьте особенно осторожны, чтобы не согнуть плату о корпус батареи рядом с её штрих-кодом.

Удалите следующие винты Tri-point, фиксирующие батарею к верхнему корпусу:

Один 5,5 мм винт Tri-point

Один 13,5 мм винт Tri-point

Выньте батарею из верхнего корпуса.

Поднимите плату со стороны левого края и поднимите её до тех пор, пока порты не освободят боковую стенку верхнего корпуса.

Оттяните плату от боковой стенки верхнего корпуса и извлеките её, следя за платой DC-In, которая может зацепиться.

В целях предосторожности рекомендуется отключить разъём сабвуфера от платы логики, чтобы избежать электрического разряда. Этот шаг необязателен и не требуется.

Снимите мягкую прокладку, которая может находиться сверху, и аккуратно потяните разъём вверх, чтобы вынуть его из гнезда на плате логики.

Необходимо сдвинуть в стороне небольшой прозрачный пластиковый фиксатор кабеля (обведён красным), приклеенный к плате логики, перед отключением кабеля камеры. Будьте осторожны, чтобы не отломать комплектующие от платы при сдвиге фиксатора от разъёма кабеля камеры.

Потяните разъём кабеля камеры в направлении оптического привода, чтобы отключить его от платы логики.

Этот гнездо металлическое и его легко погнуть. Перед соединением убедитесь, что разъём выровнен с гнездом на плате логики.

Используйте плоский конец лопатки, чтобы поддеть разъём оптического привода и выпрямить его вверх, отсоединив от платы логики.

Используйте плоский конец лопатки, чтобы поддеть разъём жёсткого диска и выпрямить его вверх, отсоединив от платы логики.

Уберите следующие винты, крепящие сабвуфер к верхней крышке:

Один винт Phillips 3,8 мм

Один винт Phillips 5 мм

Сабвуфер всё ещё соединён с правым динамиком, поэтому не снимайте его полностью пока.

Поднимите сабвуфер с оптического привода и временно положите его над компьютером.

Снимите два винта Phillips 10 мм, которые закрепляют скобу кабеля камеры на верхней крышке.

Левый винт может остаться зафиксированным в кабеле камеры.

Поднимите скобу кабеля камеры и выньте её из верхней крышки.

Снимите три винта Phillips 2,5 мм, которые крепят оптический привод к верхней крышке.

Поднимите оптический привод за его правый край и выньте его из компьютера.

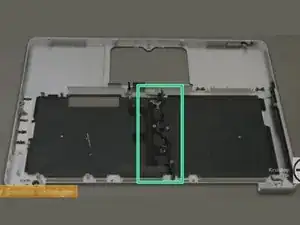

Поверните верхнюю крышку так, чтобы она выглядела как на изображении.

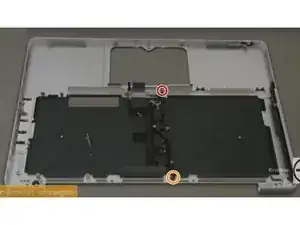

Удалите винт Phillips #00 10 мм.

Удалите винт Phillips #00 5 мм.

Снимите и отложите центральную скобу.

Изображения взяты из видеоролика на YouTube, но они показывают правильные винты и часть, которые нужно снять.

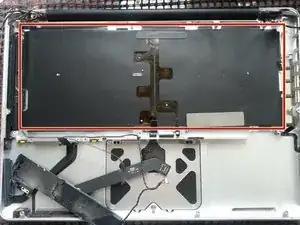

Аккуратно отлейте чёрную подсветку клавиатуры от верхней крышки и удалите её.

Лучше начинать с нижнего правого угла.

Заведите лопатку под нижний правый угол и сдвигайте лопатку вверх по правой стороне подсветки.

Когда правая сторона подсветки ослабнет, можно использовать пальцы, чтобы аккуратно отлепить подсветку от клавиатуры.

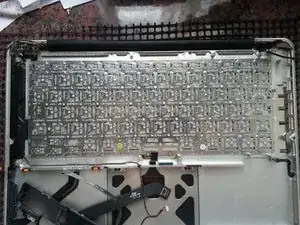

Снимите следующие винты:

Два винта PH00 3 мм с кнопки питания.

Шестьдесят семь винтов PH000 2 мм с клавиатуры.

Осторожно приподнимите клавиатуру (вместе с прикреплённой кнопкой питания).
