Замена матрицы MacBook Pro 15" Core 2 Duo модель A1211

Используя пальцы, отведите обе защелки аккумулятора от него и извлеките аккумулятор из компьютера.

Открутите три одинаковых шурупа Phillips с задней крышки памяти.

Поднимите заднюю крышку памяти достаточно, чтобы за неё зацепиться, и сдвиньте её к себе, отводя от корпуса.

Открутите два шурупа Phillips длиной 2,8 мм в отсеке аккумулятора около защёлки.

Открутите следующие 6 шурупов:

Два шурупа T6 Torx длиной 10 мм по обе стороны от слота ОЗУ.

Четыре шурупа Phillips длиной 14,5 мм вдоль петель.

Открутите четыре шурупа Phillips длиной 3,2 мм на стороне портов компьютера.

Поверните компьютер на 90 градусов и открутите два шурупа Phillips длиной 3,2 мм с задней части компьютера.

Снова поверните компьютер на 90 градусов и открутите четыре шурупа Phillips длиной 3,2 мм с боковой стороны компьютера.

Не выдергивайте верхнюю крышку резко. Она присоединена к материнской плате через ленточный кабель.

Поднимите крышку сзади и продвигайтесь пальцами по бокам, отсоединяя крышку по ходу движения. После того как боковые части будут освобождены, может понадобиться немного покачать крышку вверх-вниз, чтобы отделить переднюю часть верхней крышки (имеются скрытые пластиковые защёлки, которые нужно отщёлкнуть).

Отсоедините ленточный кабель тачпада и клавиатуры от материнской платы, при необходимости сняв ленту.

Снимите верхнюю крышку.

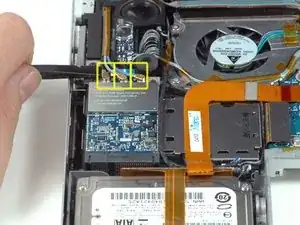

Отсоедините три антенных кабеля, подключённых к плате Airport Extreme.

Apple любезно предусмотрела маркировку, указывающую, куда подключается каждый цветной антенный кабель — просто обратите на это внимание при повторном подключении.

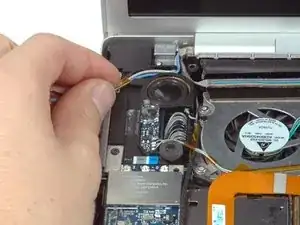

Извлеките антенные кабели Airport из канала в левом динамике.

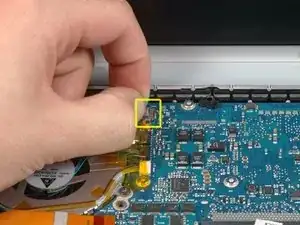

Отсоедините кабель iSight от материнской платы, сдвинув его влево и выведя из разъёма.

Отсоедините инверторный кабель от материнской платы, поддев его лопаткой снизу и подняв вверх.

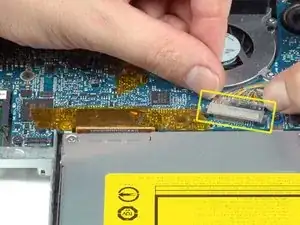

Отсоедините кабель видеоданных, потянув его вбок от материнской платы.

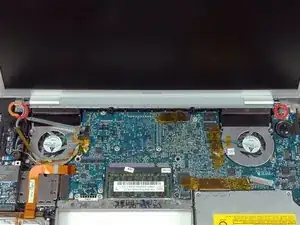

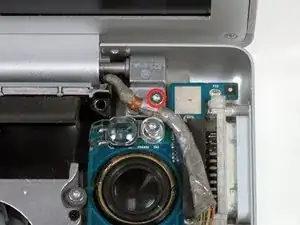

Открутите серебряный шуруп T6 Torx, крепящий заземляющий контур кабеля видеосигнала к корпусу.

Одной рукой поддерживайте экран, а затем открутите следующие 3 шурупа:

Два серебряных шурупа T6 Torx длиной 9,5 мм с резьбой лишь на части стержня, расположенные изнутри шарниров экрана.

Один серебряный шуруп T6 Torx длиной 9,5 мм с резьбой по всей длине стержня с внешней стороны левого шарнира.

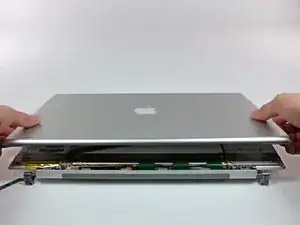

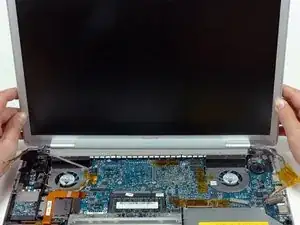

Возьмитесь за корпус дисплея с обеих сторон и поднимите его вверх и извлеките из компьютера.

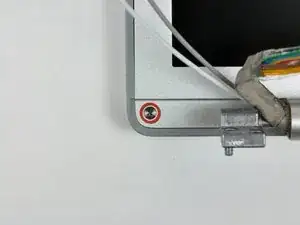

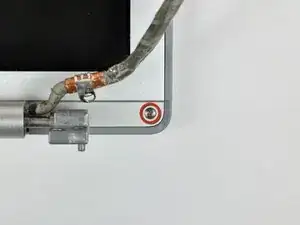

Открутите два шурупа Phillips длиной 5 мм с нижнего левого и правого углов дисплея (всего два шурупа).

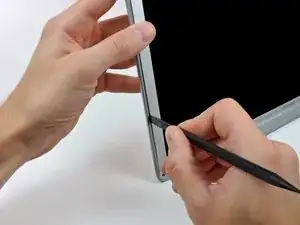

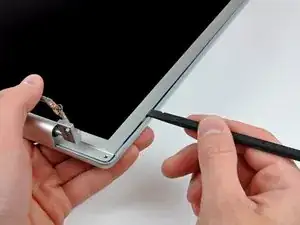

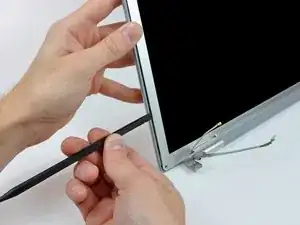

Вставьте плоский конец лопатки перпендикулярно поверхности дисплея между пластиковой полоской, прикреплённой к задней рамке, и передней рамкой.

Не вставляйте лопатку между пластиковой полоской и задней рамкой.

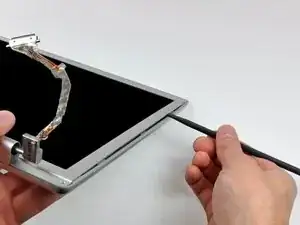

Оставив лопатку вставленной, поворачивайте её от дисплея, чтобы отделить переднюю и заднюю рамки.

Перемещайтесь вдоль левого края дисплея, пока задняя рамка полностью не отделится от передней.

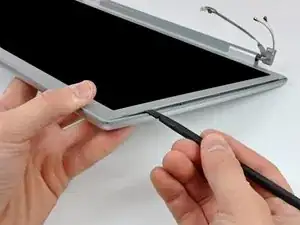

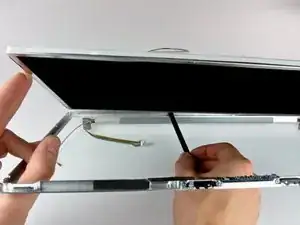

Вставьте плоский конец лопатки перпендикулярно поверхности дисплея между пластиковой полоской, прикреплённой к задней рамке, и передней рамкой.

Оставив лопатку вставленной, поворачивайте её от дисплея, чтобы отделить переднюю и заднюю рамки.

Перемещайтесь вдоль правого края дисплея, пока задняя рамка полностью не отделится от передней.

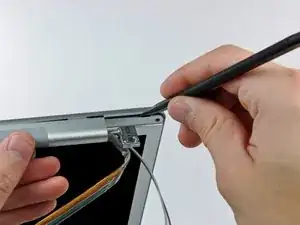

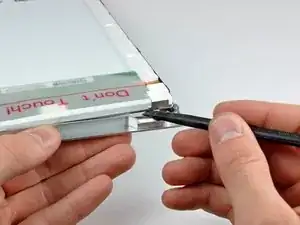

Вставьте плоский конец лопатки между передней рамкой и пластиковой перемычкой, прикреплённой к задней рамке, рядом с отверстиями для винтов в нижних углах дисплея.

Поверните лопатку в сторону задней рамки, чтобы отсоединить её от передней.

При необходимости увеличьте зазор между нижним краем задней рамки и крышкой шарнира, пока две детали полностью не разъединятся.

Поднимите заднюю рамку за нижний край и поверните её в сторону от блока дисплея, чтобы отсоединить верхний край.

Снимите заднюю рамку дисплея с блока дисплея.

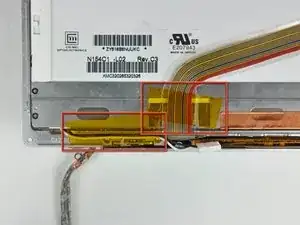

Удалите кусочки жёлтой полимидалевой плёнки из левого нижнего угла дисплея.

Удалите кусочки плёнки, фиксирующие шлейф данных дисплея и шлейф камеры, на дисплее.

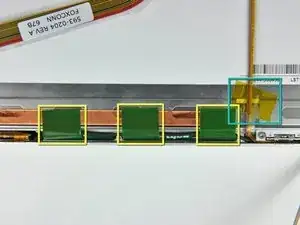

Отклейте три зелёных антенные заземляющие перемычки от медной полосы вдоль нижнего края ЖК-дисплея.

Клей, соединяющий эти перемычки с дисплеем, очень прочный. Для отделения перемычек рекомендуется использовать инструмент с острым краем, чтобы разъединять клейковину по мере отклеивания перемычек.

Удалите кусочек плёнки, фиксирующий шлейф камеры к ЖК-дисплею.

Осторожно отклейте шлейф камеры от поролоновой ленты вдоль верхнего края ЖК-дисплея.

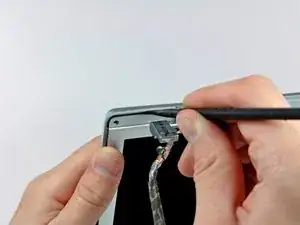

Воспользуйтесь кончиком лопатки, чтобы аккуратно поднять зажим разъёма ZIF и освободить шлейф камеры.

Осторожно потяните шлейф камеры в сторону от разъёма на плате камеры.

Тяните шлейф параллельно поверхности ЖК-дисплея.

Отсоедините разъём шлейфа данных дисплея от его гнезда на ЖК-дисплее.

Тяните разъём параллельно поверхности ЖК-дисплея.

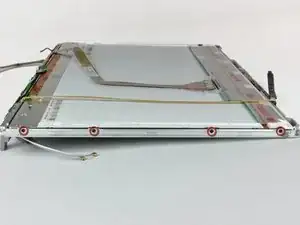

Выкрутите четыре чёрных винта Phillips с левой и правой сторон дисплея (всего восемь винтов).

В нескольких следующих шагах потребуется отделить ЖК-дисплей от клея, нанесённого на верхние и нижние края передней рамки. Для размягчения клея может пригодиться термофен, чтобы избежать повреждения ЖК-панели при демонтаже.

Клей нанесён таким образом, что фиксирует тонкую стальную полосу по периметру ЖК-дисплея. При поддевании ЖК-дисплея от передней панели убедитесь, что вы отделяете переднюю панель именно от стальной полосы на ЖК-дисплее.

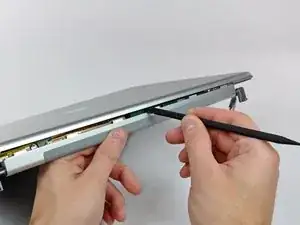

Используйте плоский конец лопатки, чтобы аккуратно приподнять один из верхних углов ЖК-дисплея из передней рамки.

Перемещайтесь вдоль верхнего края ЖК-дисплея, постепенно отрывая прикреплённую стальную полосу от передней рамки.

Поскольку верхний край освобождён, слегка приподнимите ЖК-дисплей из передней рамки, чтобы получить достаточно места для отрыва стальной полосы вдоль нижнего края ЖК-дисплея от передней рамки.

Отделяйте нижний край ЖК-дисплея, пока он не освободится от клея на передней рамке.

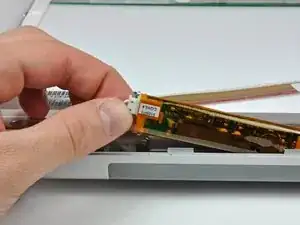

Поднимите инвертор из крышки шарнира.

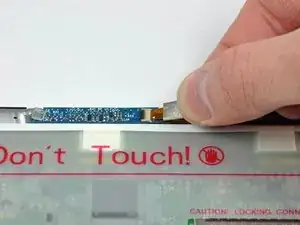

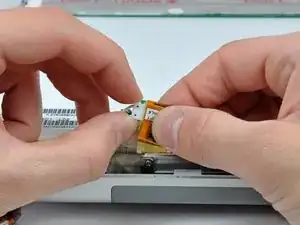

Отключите разъём подсветки ЖК-дисплея от его гнезда на плате инвертора.

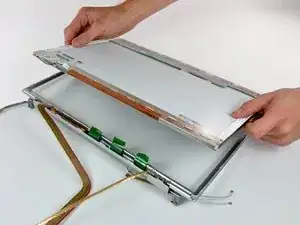

Поднимите ЖК-дисплей из передней рамки, следя за шлейфами, которые могут зацепиться.
