Замена каркаса ExpressCard в MacBook Pro 15" Core 2 Duo модель A1211

Сдвиньте обе защёлки батареи пальцами от батареи и выньте батарею из компьютера.

Удалите три одинаковых винта с крестообразным шлицем (Phillips) из дверцы отделения памяти.

Поднимите дверцу памяти настолько, чтобы за неё можно было ухватиться, и сдвиньте её в вашу сторону, отводя от корпуса.

Удалите два винта Phillips 2,8 мм в отсеке батареи рядом с защёлкой.

Удалите следующие 6 винтов:

Два винта T6 Torx 10 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips 14,5 мм вдоль петли.

Удалите четыре винта Phillips 3,2 мм на стороне компьютера с портами.

Поверните компьютер на 90 градусов и удалите два винта Phillips 3,2 мм с задней стороны корпуса.

Снова поверните компьютер на 90 градусов и удалите четыре винта Phillips 3,2 мм с боковой стороны корпуса.

Не срывайте верхнюю крышку быстро. Крышка соединена с платой через ленточный кабель.

Поднимите заднюю часть крышки и проведите пальцами вдоль боков, освобождая крышку по ходу. После освобождения боков возможно придётся покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки (там есть скрытые пластиковые защёлки).

Отсоедините ленточный кабель трекпада и клавиатуры от платы, при необходимости удалив ленту.

Снимите верхнюю крышку.

Отсоедините кабель iSight от платы, сдвинув кабель влево и вытащив его из разъёма.

Отсоедините кабели инвертора, левого вентилятора и левого датчика освещённости, поддев каждый кабель лопаткой и поднимая вверх.

Отклейте кабель левого датчика освещённости от над левым вентилятором, при необходимости удалив ленту.

Удалите следующие 3 винта:

Один чёрный винт T6 Torx 6,2 мм с правой стороны вентилятора.

Два серебристых винта T6 Torx 9,4 мм с левой стороны вентилятора.

Поднимите левый вентилятор и аккуратно оторвите ленту, фиксирующую вентилятор к радиатору, по мере подъёма.

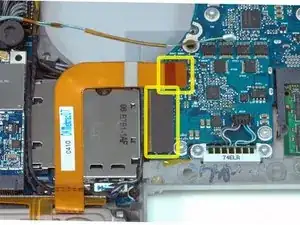

Отсоедините разъёмы жёсткого диска и ExpressCard от левой стороны платы.

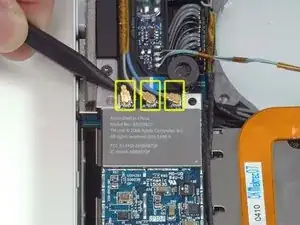

Отсоедините три антенных кабеля, подключённых к карте Airport Extreme.

Apple разместила метку, показывающую, куда подключается кабель каждого цвета — обязательно ориентируйтесь на неё при повторном подключении антенн.

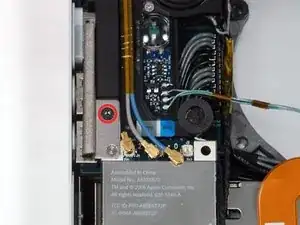

Удалите один чёрный винт T6 Torx, расположенный прямо над картой Airport Extreme.

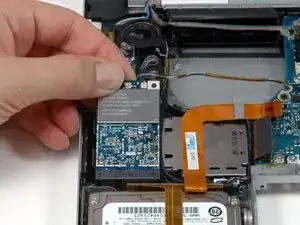

Поднимите карту Airport Extreme и вытяните её из разъёма.

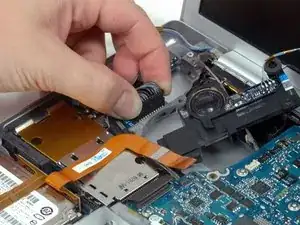

Выведите антенные кабели Airport из их канала в левом динамике.

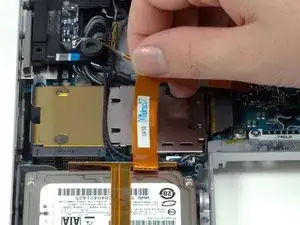

Отклейте оранжевый кабель жёсткого диска от над каркасом ExpressCard.

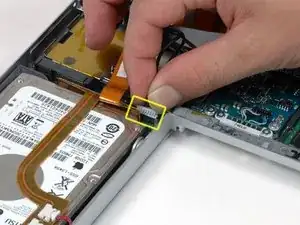

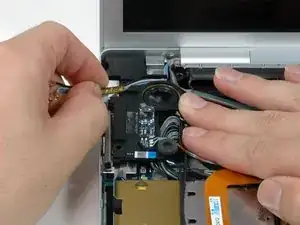

Отсоедините кабель динамика от угла левой платы ввода/вывода.

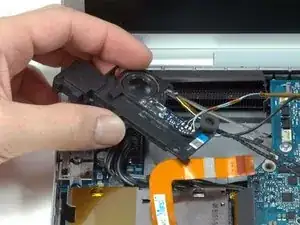

Выньте сборку левого динамика из его посадочного места и поместите её в область, где ранее находился левый вентилятор.

Отсоедините большой серо-чёрный силовой кабель от левой платы ввода/вывода.

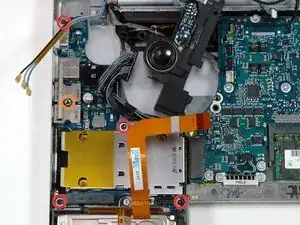

Удалите следующие 5 винтов/стойки:

Четыре чёрных винта T6 Torx, крепящие левую плату ввода/вывода к нижнему корпусу.

Одна стойка 4 мм, расположенная между аудиоджеками.

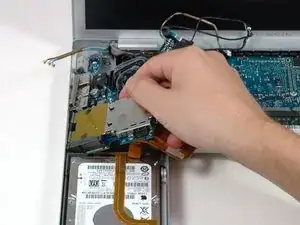

Поднимите правую сторону левой платы ввода/вывода и сдвиньте её наружу из компьютера.

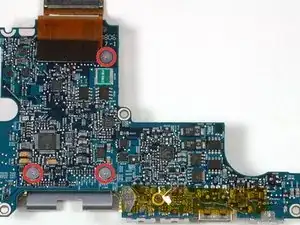

Удалите три серебристых винта Phillips, закрепляющих каркас ExpressCard на левой плате ввода/вывода.

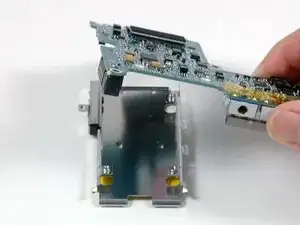

Поднимите левую плату ввода/вывода с отсека ExpressCard.
