Замена радиатора MacBook Pro 15" Core 2 Duo модель A1211

Используя пальцы, отведите обе защёлки фиксатора батареи от батареи и выньте батарею из компьютера.

Снимите три одинаковых винта с крестообразным шлицем с крышки отсека оперативной памяти.

Поднимите крышку отсека памяти достаточно, чтобы ухватиться за неё, и сдвиньте её к себе, отводя от корпуса.

Снимите два винта Phillips 2,8 мм в отсеке батареи рядом с защёлкой.

Снимите следующие 6 винтов:

Два винта Torx T6 10 мм по обе стороны слота оперативной памяти.

Четыре винта Phillips 14,5 мм вдоль шарнира.

Снимите четыре винта Phillips 3,2 мм на стороне с портами компьютера.

Поверните компьютер на 90 градусов и снимите два винта Phillips 3,2 мм с задней части компьютера.

Поверните компьютер ещё на 90 градусов и снимите четыре винта Phillips 3,2 мм с боковой стороны компьютера.

Не отрывайте верхнюю крышку резко. Крышка прикреплена к плате через плоский кабель.

Поднимите заднюю часть крышки и проведите пальцами вдоль боковых сторон, освобождая крышку по ходу. После освобождения боков возможно потребуется покачать переднюю часть крышки вверх-вниз, чтобы отщёлкнуть скрытые пластиковые защёлки.

Отключите лентовый кабель трекпада и клавиатуры от логической платы, при необходимости удалив ленту.

Снимите верхнюю крышку.

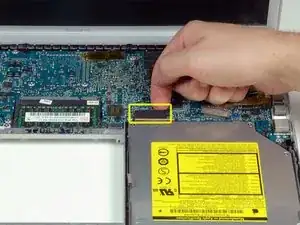

Отключите оранжевый лентовый кабель SuperDrive от логической платы, при необходимости удалив ленту.

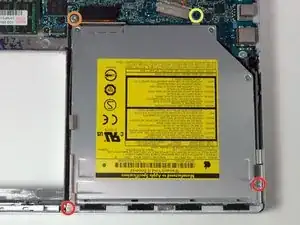

Снимите следующие 4 винта:

Два серебристых винта Phillips 3,3 мм по обе стороны SuperDrive.

Один серебристый винт Torx T6 4,7 мм в верхнем левом углу привода.

Один чёрный винт Phillips 6,2 мм в верхнем правом углу привода.

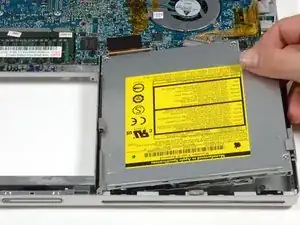

Поднимите оптический привод и выньте его из компьютера.

Отключите разъёмы жёсткого диска и ExpressCard от левой стороны логической платы.

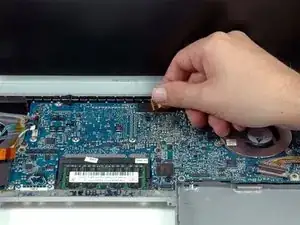

Отключите кабели iSight и передачи данных дисплея от логической платы, выдвигая кабели из разъёмов, при необходимости удалив ленту.

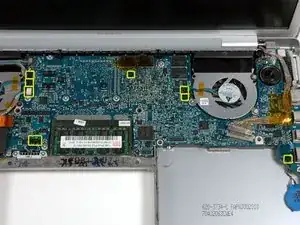

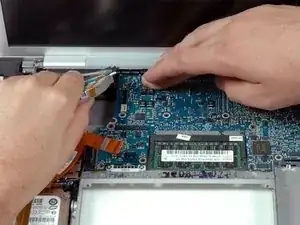

Отключите восемь указанных разъёмов, подставив лопатку под каждый кабель и поддев вверх.

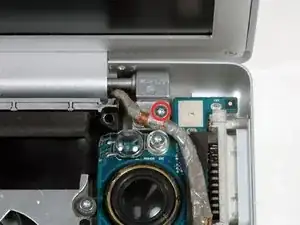

Снимите серебристый винт Torx T6, крепящий заземляющую петлю в кабеле передачи данных дисплея к корпусу.

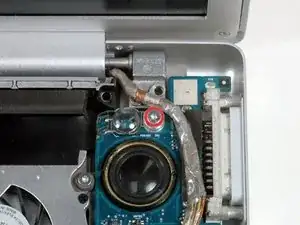

Снимите единственный винт Torx T6, крепящий прозрачный пластиковый щиток над правым датчиком освещённости.

Снимите прозрачный пластиковый щиток с правого датчика освещённости.

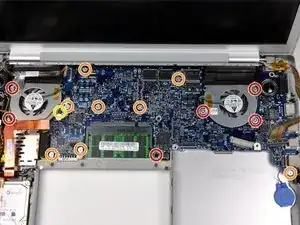

Снимите следующие 15 винтов:

Один чёрный винт Phillips 4,4 мм справа от слота оперативной памяти.

Восемь серебристых винтов Torx T6 4,7 мм, крепящих логическую плату к нижней части корпуса.

Один чёрный винт Torx T6 6,2 мм на правой стороне левого вентилятора.

Пять серебристых винтов Torx T6 9,4 мм, крепящих левый и правый вентиляторы.

Удерживая логическую плату одной рукой, другой рукой поднимите левый вентилятор из его посадочного места. На радиаторе есть кусок чёрной ленты, фиксирующей вентилятор. Аккуратно оторвите эту ленту от радиатора по мере подъёма вентилятора.

Поместите вентилятор над картой Airport. Полностью снимать вентилятор из компьютера необязательно.

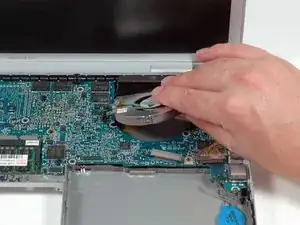

Поднимите правый вентилятор и аккуратно оторвите ленту, фиксирующую вентилятор к радиатору, по мере подъёма.

Снимите правый вентилятор из компьютера.

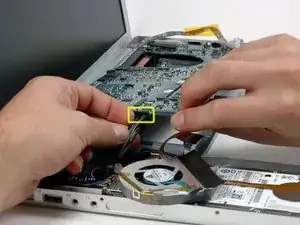

Поднимите левую сторону логической платы и отключите серо-чёрный силовой кабель от нижней части платы.

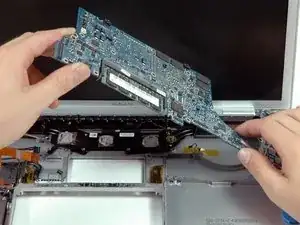

Возьмитесь за логическую плату за левую сторону и за тонкую часть, и поверните плату, выводя её из нижнего корпуса.

Для правильной сборки MacBook Pro вам потребуется удалить и заменить старую термопасту. Используйте наше руководство по нанесению термопасты для подготовки поверхностей процессора и радиатора.

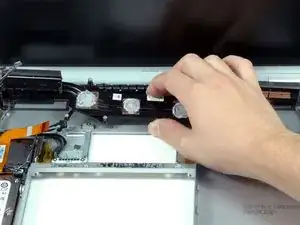

Поднимите радиатор и выньте его из компьютера.

Если нужно установить радиатор обратно в ноутбук, у нас есть руководство по термопасте, которое облегчает замену термоинтерфейса.

Отделите оранжевую каптон-ленту, закрывающую левый термодатчик.

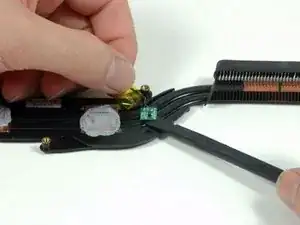

С помощью лопатки подденьте левый термодатчик и снимите его с радиатора.

Радиатор остаётся.
