Замена левого термодатчика MacBook Pro 15" Core 2 Duo модель A1211

Сдвиньте оба фиксатора батареи пальцами от батареи и выньте батарею из компьютера.

Удалите три одинаковых винта с крестовой головкой из крышки слота памяти.

Поднимите крышку слота памяти настолько, чтобы захватить её, и сдвиньте к себе, снимая с корпуса.

Удалите два винта с крестовой головкой 2,8 мм в отсеке батареи рядом с защёлкой.

Удалите следующие 6 винтов:

Два винта Torx T6 длиной 10 мм по обе стороны от слота оперативной памяти.

Четыре винта с крестовой головкой длиной 14,5 мм вдоль петли.

Удалите четыре винта с крестовой головкой 3,2 мм со стороны портов компьютера.

Поверните компьютер на 90 градусов и удалите два винта с крестовой головкой 3,2 мм с задней части корпуса.

Поверните компьютер ещё на 90 градусов и удалите четыре винта с крестовой головкой 3,2 мм с боковой стороны корпуса.

Не отрывайте верхнюю панель резко. Панель соединена с логической платой ленточным кабелем.

Поднимите заднюю часть панели и проведите пальцами вдоль сторон, освобождая панель по ходу. Освободив стороны, возможно, придётся покачать панель вверх-вниз, чтобы освободить переднюю часть верхней панели (там есть скрытые пластиковые защёлки).

Отключите ленточный кабель трекпада и клавиатуры от логической платы, при необходимости удалив ленты.

Снимите верхнюю панель.

Отключите оранжевый ленточный кабель SuperDrive от логической платы, при необходимости удалив ленту.

Удалите следующие 4 винта:

Два серебристых винта с крестовой головкой 3,3 мм по обе стороны SuperDrive.

Один винт Torx T6 серебристого цвета длиной 4,7 мм в верхнем левом углу привода.

Один чёрный винт с крестовой головкой длиной 6,2 мм в верхнем правом углу привода.

Поднимите оптический привод и извлеките его из компьютера.

Отключите разъёмы жёсткого диска и ExpressCard от левой стороны логической платы.

Отключите камеры iSight и кабели передачи данных дисплея от логической платы, выдвигая кабели из разъёмов и при необходимости удаляя ленту.

Отключите указанные восемь разъёмов, поддев каждый кабель лопаткой и поднимая вверх.

Удалите серебристый винт Torx T6, фиксирующий заземляющую петлю в кабеле передачи данных дисплея к корпусу.

Удалите один винт Torx T6, фиксирующий прозрачный пластиковый щиток над правым датчиком освещённости.

Снимите прозрачный пластиковый щиток с правого датчика освещённости.

Отклейте оранжевую ленту Каптон, фиксирующую кабель правого термодатчика к логической плате.

Удалите следующие 15 винтов:

Один чёрный винт с крестовой головкой длиной 4,4 мм справа от слота оперативной памяти.

Восемь серебристых винтов Torx T6 длиной 4,7 мм, фиксирующих логическую плату к нижней части корпуса.

Один чёрный винт Torx T6 длиной 6,2 мм на правой стороне левого вентилятора.

Пять серебристых винтов Torx T6 длиной 9,4 мм, фиксирующих левый и правый вентиляторы.

Прижмите логическую плату одной рукой и другой рукой поднимите левый вентилятор из посадочного места. На радиаторе есть кусок чёрной ленты, фиксирующей вентилятор к радиатору. Аккуратно оторвите эту ленту от радиатора по мере подъёма вентилятора.

Поместите вентилятор над картой Airport. Полное извлечение вентилятора из компьютера не требуется.

Поднимите правый вентилятор и аккуратно оторвите ленту, фиксирующую вентилятор к радиатору, по мере работы.

Удалите правый вентилятор из компьютера.

Поднимите левую сторону логической платы и отключите серый и чёрный силовой кабель от нижней части платы.

Схватите логическую плату за левую сторону и за тонкую часть и поверните плату, выводя её из нижней части корпуса.

Для правильной сборки MacBook Pro необходимо очистить и заменить старую термопасту. Используйте наше Руководство по нанесению термопасты, чтобы подготовить поверхности процессора и радиатора.

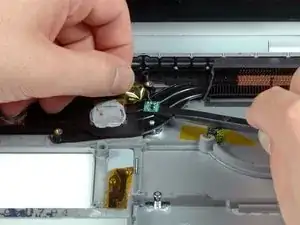

Аккуратно отогните оранжевую каптон-ленту, закрывающую левый температурный датчик.

Используйте лопатку, чтобы поддеть и снять левый температурный датчик с радиатора.
