Замена кабеля левой материнской платы в MacBook Pro 15" Core 2 Duo Model A1211

Используйте пальцы, чтобы отодвинуть обе защелки батареи от батареи и извлеките батарею из компьютера.

Удалите три идентичных винта Philips с двери памяти.

Поднимите дверь памяти так, чтобы захватить ее, и сдвиньте ее к себе, вытаскивая от корпуса.

Удалите два винта Philips длиной 2.8 мм в отсеке для батареи рядом с защелкой.

Удалите следующие 6 винтов:

Два винта Torx T6 длиной 10 мм по обе стороны от слота памяти.

Четыре винта Philips длиной 14.5 мм вдоль петель.

Удалите четыре винта Philips длиной 3.2 мм с портовой стороны компьютера.

Поверните компьютер на 90 градусов и удалите два винта Philips длиной 3.2 мм с задней стороны компьютера.

Снова поверните компьютер на 90 градусов и удалите четыре винта Philips длиной 3.2 мм с боковой стороны компьютера.

Не снимайте верхнюю часть корпуса резко. Корпус прикреплен к логической плате с помощью заRibbon-кабеля.

Поднимите заднюю часть корпуса и работайте пальцами вдоль боков, освобождая корпус по мере продвижения. Как только вы освободите боковые стороны, возможно, потребуется покачать корпус вверх и вниз, чтобы освободить переднюю часть верхнего корпуса (там находятся скрытые пластиковые зажимы, которые нужно отключить).

Отключите кабель трекпада и клавиатуры от логической платы, при необходимости удалив ленту.

Удалите верхний корпус.

Отключите кабель iSight от логической платы, сдвинув кабель влево и вытащив его из разъема.

Отключите кабели инвертора, левого вентилятора и левого датчика окружающего света, помещая лопатку под каждый кабель и поднимая его.

Отделите кабель левого датчика окружающего света от верхней части левого вентилятора, при необходимости удалив ленту.

Удалите следующие 3 винта:

Один черный винт Torx T6 длиной 6.2 мм с правой стороны вентилятора.

Два серебряных винта Torx T6 длиной 9.4 мм с левой стороны вентилятора.

Поднимите левый вентилятор и аккуратно оторвите ленту, фиксирующую вентилятор к радиатору.

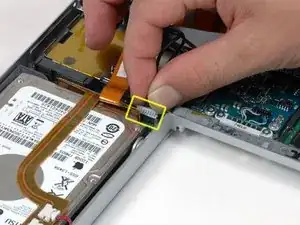

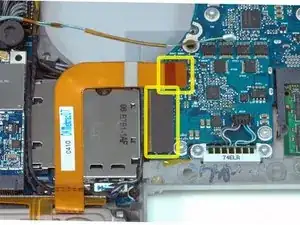

Отключите разъемы жесткого диска и ExpressCard с левой стороны логической платы.

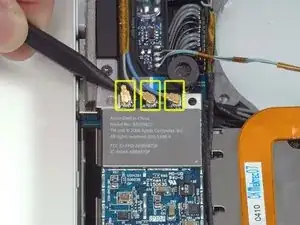

Отключите три антенны, прикрепленные к карте Airport Extreme.

Apple любезно включила ярлык, показывающий, куда подключается каждый цвет антенны - просто убедитесь, что вы смотрите на это при повторном подключении антенн.

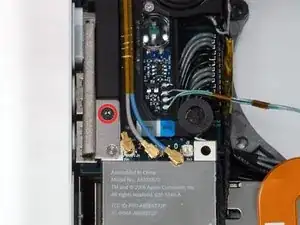

Удалите единственный черный винт Torx T6, расположенный прямо над картой Airport Extreme.

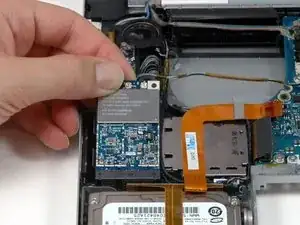

Поднимите карту Airport Extreme и извлеките ее из разъема.

Выведите антенны Airport из их канала в левом динамике.

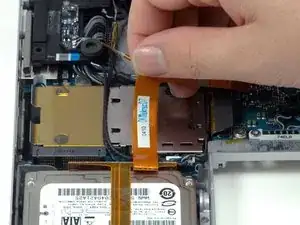

Отделите оранжевый кабель жесткого диска от верхней части корпуса ExpressCard.

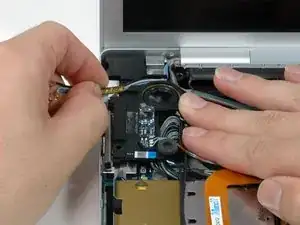

Отключите кабель динамика от угла левой материнской платы.

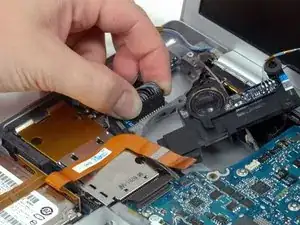

Поднимите левый динамик из его корпуса и разместите его в области, ранее занятой левым вентилятором.

Отключите крупный серый и черный силовой кабель от левой материнской платы.

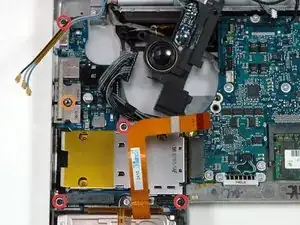

Удалите следующие 5 винтов/подставок:

Четыре черных винта Torx T6, фиксирующих левую материнскую плату к нижней части корпуса.

Одна подпорка длиной 4 мм, расположенная между разъемами аудиовыхода.

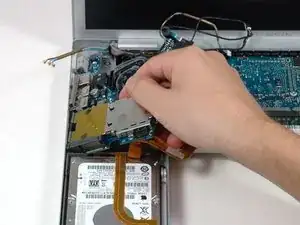

Поднимите правую сторону левой материнской платы и извлеките ее из компьютера.

Переверните левую материнскую плату и отключите короткий кабель левой материнской платы.
