Замена нижней крышки MacBook Pro 15" Core 2 Duo модель A1211

Используйте пальцы, чтобы отодвинуть обе защёлки батареи от батареи, и поднимите батарею из компьютера.

Снимите три одинаковых винта с крестообразным шлицем с крышки отдела оперативной памяти.

Поднимите крышку отсека оперативной памяти настолько, чтобы схватиться за неё, и сдвиньте к себе, отводя её от корпуса.

Снимите два винта Phillips 2,8 мм в отсеке батареи рядом с защёлкой.

Снимите следующие 6 винтов:

Два винта Torx T6 длиной 10 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips длиной 14,5 мм вдоль петли.

Снимите четыре винта Phillips 3,2 мм на стороне с разъёмами компьютера.

Поверните компьютер на 90 градусов и снимите два винта Phillips 3,2 мм с задней части компьютера.

Поверните компьютер ещё на 90 градусов и снимите четыре винта Phillips 3,2 мм с боковой стороны компьютера.

Не отрывайте верхнюю крышку резко. Крышка прикреплена к плате шлейфовым кабелем.

Поднимите заднюю часть крышки и проведите пальцами вдоль боков, освобождая крышку по ходу. Как только стороны будут освобождены, может потребоваться покачивание крышки вверх и вниз, чтобы освободить переднюю часть верхней крышки (там находятся скрытые пластиковые защёлки, которые нужно отщёлкнуть).

Отключите шлейф трекпада и клавиатуры от платы, при необходимости удалив ленту.

Снимите верхнюю крышку.

Отключите оранжевый шлейф SuperDrive от платы, при необходимости удалив ленту.

Снимите следующие 4 винта:

Два серебристых винта Phillips 3,3 мм по обе стороны от SuperDrive.

Один винт Torx T6 длиной 4,7 мм в верхнем левом углу привода.

Один чёрный винт Phillips длиной 6,2 мм в верхнем правом углу привода.

Поднимите оптический привод и извлеките его из компьютера.

Отключите разъёмы жёсткого диска и ExpressCard от левой стороны логической платы.

Отключите шлейфы iSight и шлейфы передачи данных дисплея от логической платы, выдвигая кабели из их разъёмов, при необходимости удаляя ленту.

Отключите восемь указанных разъёмов, подставляя лопаточку под каждый кабель и подтягивая вверх.

Снимите серебристый винт Torx T6, закрепляющий заземляющую петлю в кабеле передачи данных дисплея к корпусу.

Снимите один винт Torx T6, фиксирующий прозрачную пластиковую крышку над правым датчиком внешней освещённости.

Снимите прозрачную пластиковую крышку с правого датчика внешней освещённости.

Отклейте оранжевую каптон-ленту, фиксирующую кабель правого температурного датчика к логической плате.

Снимите следующие 15 винтов:

Один чёрный винт Phillips 4,4 мм справа от слота оперативной памяти.

Восемь серебристых винтов Torx T6 длиной 4,7 мм, фиксирующих логическую плату к нижней крышке.

Один чёрный винт Torx T6 длиной 6,2 мм с правой стороны левого вентилятора.

Пять серебристых винтов Torx T6 длиной 9,4 мм, фиксирующих левый и правый вентиляторы.

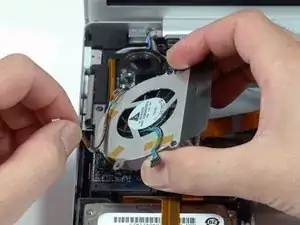

Удерживайте логическую плату одной рукой и другой рукой поднимите левый вентилятор из посадочного места. На радиаторе есть кусок чёрной ленты, фиксирующей вентилятор к радиатору. Аккуратно отклейте эту ленту от радиатора по мере подъёма вентилятора.

Поместите вентилятор над картой AirPort. Полностью извлекать вентилятор из компьютера не обязательно.

Поднимите правый вентилятор и аккуратно отклейте ленту, фиксирующую вентилятор к радиатору по мере подъёма.

Извлеките правый вентилятор из компьютера.

Поднимите левую сторону логической платы и отключите серо-чёрный силовой кабель от нижней части платы.

Возьмите логическую плату за левую сторону и за тонкую часть и поверните плату, выводя её из нижней крышки.

Для правильной сборки MacBook Pro потребуется очистить и заменить старую термопасту. Воспользуйтесь нашим руководством по нанесению термопасты, чтобы подготовить поверхности процессора и радиатора.

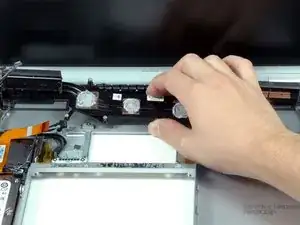

Поднимите радиатор и извлеките его из компьютера.

Если потребуется установить радиатор обратно в ноутбук, у нас есть руководство по термопасте, которое упрощает замену теплопроводящей пасты.

Отклейте кабель левого датчика окружающего освещения поверх левого вентилятора, при необходимости удаляя ленту.

Удалите левый вентилятор из компьютера.

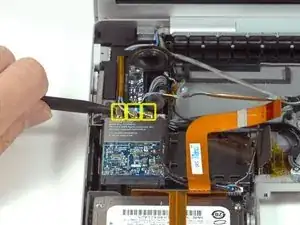

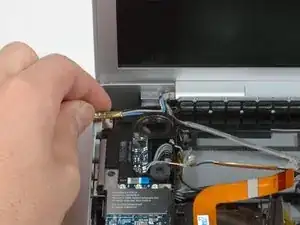

Отключите три антенных кабеля, подключенные к карте Airport Extreme.

Apple любезно приклеила этикетку, показывающую, куда подключается каждый цвет антенны — при повторном подключении убедитесь, что ориентируетесь по ней.

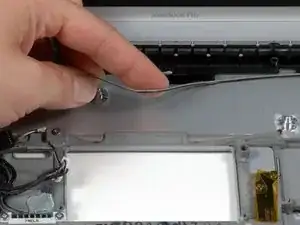

Выведите антенные кабели Airport из канала в левом динамике.

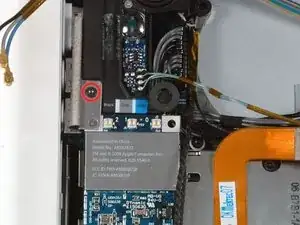

Удалите один черный винт T6 Torx, расположенный чуть выше карты Airport Extreme.

Поднимите маленькую серебристую металлическую фиксирующую скобу и извлеките её из компьютера.

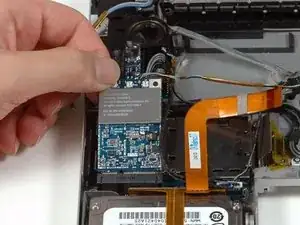

Поднимите карту Airport Extreme и вытяните её из разъема.

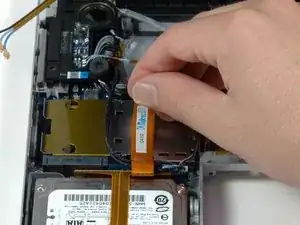

Отклейте оранжевый кабель жесткого диска от верхней части корзины ExpressCard.

Отключите кабель динамика от угла левой платы ввода/вывода.

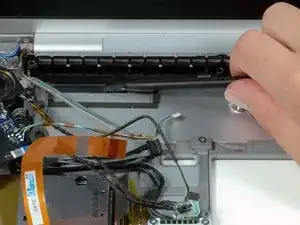

Осторожно отклейте черную клейкую ленту, фиксирующую кабель динамика вдоль заднего края нижней крышки.

Продолжайте освобождать кабель динамика от черной ленты, пока он не будет свободен от всех трёх участков ленты.

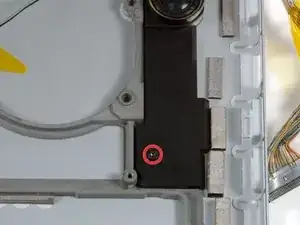

Удалите один черный винт T6 Torx, фиксирующий правый динамик к нижней крышке.

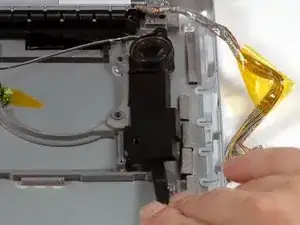

Используйте лопаточку, чтобы поддеть правый динамик и оторвать его от нижней крышки.

Удалите динамики из компьютера.

Поддерживайте дисплей одной рукой, снимая следующие 3 винта:

Два серебристых винта T6 Torx 9,5 мм с резьбой только на части вала — с внутренней стороны петель дисплея.

Один серебристый винт T6 Torx 9,5 мм с резьбой по всей длине вала — с внешней стороны левой петли.

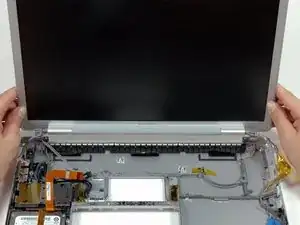

Схватите сборку дисплея за обе стороны и поднимите её вверх, извлекая из компьютера.

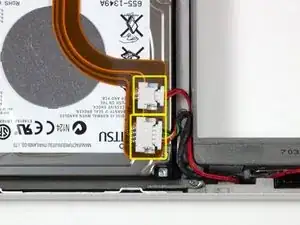

Отключите кабели ИК-порта и индикатора сна от их разъемов над жестким диском.

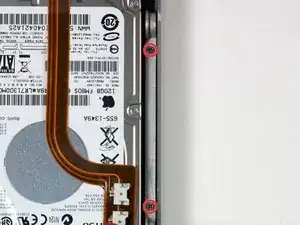

Удалите два серебристых винта с крестообразным шлицем, фиксирующих держатель жесткого диска к нижней крышке.

Поднимите держатель жесткого диска и извлеките его из компьютера.

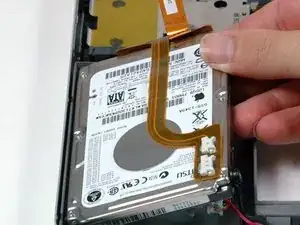

Поднимите жесткий диск с правой стороны и извлеките его вместе с подключенным кабелем из компьютера.

Удалите следующие 7 винтов/стойек:

Четыре черных винта T6 Torx, фиксирующих левую плату ввода/вывода к нижней крышке.

Два серебристых винта T6 Torx, фиксирующих разъем аккумулятора к нижней крышке.

Одна стойка 4 мм, расположенная между аудиоразъемами.

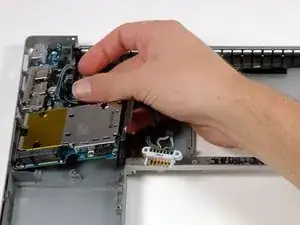

Поднимите левую плату ввода/вывода с правой стороны и извлеките её из компьютера, сдвинув в сторону.

Отклейте оранжевую каптон-ленту, покрывающую правый термодатчик.

Используйте лопаточку, чтобы оторвать правый термодатчик от нижней крышки.

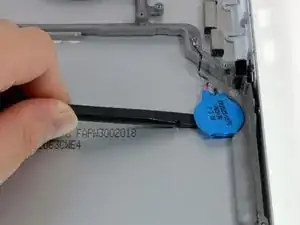

Используйте лопаточку, чтобы поддеть батарею PRAM и оторвать её от нижней крышки.

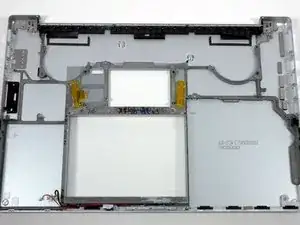

Остаётся нижняя крышка.
