Замена левой платы ввода-вывода MacBook Pro 15" Core 2 Duo модель A1211

Используйте пальцы, чтобы отвести оба фиксатора аккумулятора от батареи, и выньте аккумулятор из компьютера.

Снимите три одинаковых винта Phillips с крышки отсека памяти.

Поднимите крышку отсека памяти достаточно, чтобы схватиться за неё, и сдвиньте к себе, оттянув её от корпуса.

Снимите два винта Phillips 2.8 мм в отсеке батареи рядом с защёлкой.

Снимите следующие 6 винтов:

Два винта T6 Torx 10 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips 14.5 мм вдоль шарнира.

Снимите четыре винта Phillips 3.2 мм на стороне корпуса с портами.

Поверните компьютер на 90 градусов и снимите два винта Phillips 3.2 мм с тыльной стороны компьютера.

Поверните компьютер ещё на 90 градусов и снимите четыре винта Phillips 3.2 мм с боковой стороны компьютера.

Не отрывайте верхнюю крышку резко. Крышка прикреплена к плате логики через ленточный кабель.

Поднимите крышку сзади и проведите пальцами по бокам, освобождая крышку по ходу. Когда стороны будут освобождены, возможно, потребуется покачать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки (есть скрытые пластиковые защёлки, которые нужно отщёлкнуть).

Отключите ленточный кабель трекпада и клавиатуры от платы логики, при необходимости удалив ленту.

Снимите верхнюю крышку.

Отсоедините кабель iSight от платы логики, сдвинув кабель влево и вынув его из разъёма.

Отключите кабели инвертора, левого вентилятора и датчика окружающего освещения слева, поддев каждый кабель лопаткой и поднимая вверх.

Отклейте кабель датчика окружающего освещения слева от над левым вентилятором, при необходимости удаляя ленту.

Снимите следующие 3 винта:

Один чёрный винт T6 Torx 6.2 мм с правой стороны вентилятора.

Два серебряных винта T6 Torx 9.4 мм с левой стороны вентилятора.

Поднимите левый вентилятор и аккуратно отклейте ленту, прикрепляющую вентилятор к радиатору, по мере поднятия.

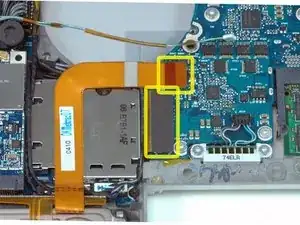

Отключите разъёмы жёсткого диска и ExpressCard от левой стороны платы логики.

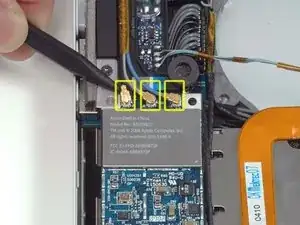

Отключите три антенные кабеля, присоединённые к карте Airport Extreme.

Apple предусмотрела метку, показывающую, где подключается каждый кабель по цвету — обратитесь к ней при повторном подключении антенных кабелей.

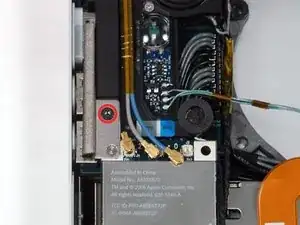

Снимите один чёрный винт T6 Torx, расположенный прямо над картой Airport Extreme.

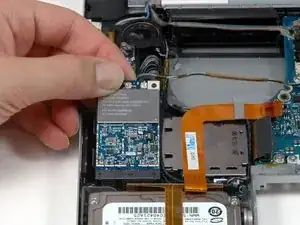

Поднимите карту Airport Extreme и выведите её из разъёма.

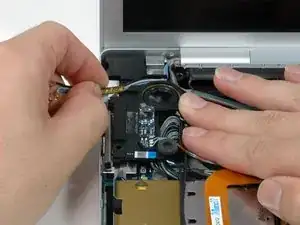

Выведите антенные кабели Airport из канала в левой колонке динамика.

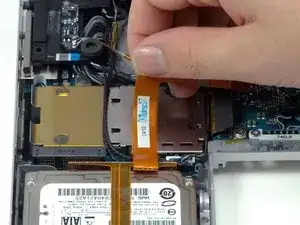

Отклейте оранжевый кабель жёсткого диска от надстройки корпуса ExpressCard.

Отключите кабель динамика от угла левой платы ввода-вывода.

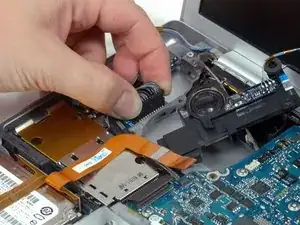

Выньте сборку левого динамика из посадочного места и поместите её в область, где ранее был левый вентилятор.

Отключите большой серо-чёрный силовой кабель от левой платы ввода-вывода.

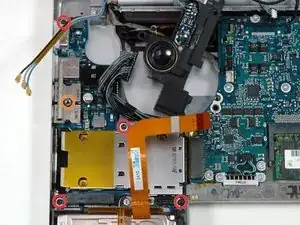

Снимите следующие 5 винтов/стоек:

Четыре чёрных винта T6 Torx, крепящие левую плату ввода-вывода к нижней части корпуса.

Одна стойка 4 мм, расположенная между аудиоразъёмами.

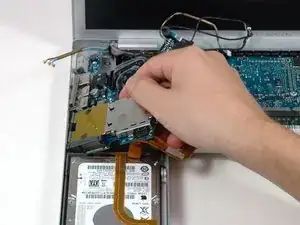

Поднимите правую сторону левой платы ввода-вывода вверх и выведите её из компьютера.

Снимите четыре винта Phillips, крепящие корзину ExpressCard к левой плате ввода-вывода.

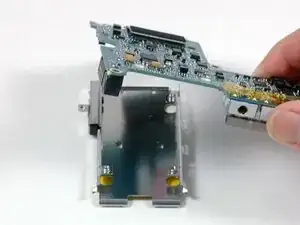

Снимите левую плату ввода-вывода с каркаса ExpressCard.

Отключите короткий кабель левой платы ввода-вывода.

Левая плата ввода-вывода остаётся.
