Замена логической платы MacBook Pro 15" Retina Display середины 2015 г.

Удалите следующие винты P5 pentalobe, крепящие нижнюю крышку к MacBook Pro:

Восемь 3.1 мм

Два 2.3 мм

Нижняя крышка имеет два пластиковых выступа (красные), которые входят в пластиковые клипсы в верхней части корпуса (оранжевые).

При повторной сборке аккуратно нажмите на центр нижней крышки, чтобы защёлкнуть крышку в её двух пластиковых клипсах.

Отогните наклейку, закрывающую разъём аккумулятора.

Осторожно приподнимите каждую сторону разъёма аккумулятора, чтобы вытащить разъём из гнезда на логической плате.

Отогните разъём обратно в сторону аккумулятора, чтобы он случайно не контактировал с логической платой.

Используйте лопатку или пинцет, чтобы поддеть три антенных кабеля AirPort и поднять их прямо вверх из гнёзд на плате AirPort, затем отогните их в сторону и уберите с дороги.

Точки подключения кабелей очень хрупки. Поднимайте только за разъём, а не за гнездо или сам кабель.

Для подключения выровняйте разъём над гнездом и прижмите его плоской частью лопатки.

Отклейте правую резиновую накладку от вентилятора и отогните её в сторону.

Используйте кончик лопатки, чтобы выдавить разъём кабеля камеры из гнезда на логической плате.

Давите параллельно плате, сначала с одной стороны, затем с другой, чтобы «вывести» разъём из гнезда.

Используйте пальцы, чтобы поднять кабели AirPort/Camera с вентилятора.

Кабели приклеены к вентилятору, поэтому аккуратно подденьте их, чтобы не повредить.

Осторожно выведите кабели из пластикового направляющего держателя.

При сборке назад на этих кабелях должно остаться достаточно клея, чтобы приклеить их обратно к вентилятору.

Удалите четыре 2.2 мм винта T5 Torx, которые крепят крышки разъёмов кабеля платы ввода/вывода.

Снимите левую крышку разъёма.

Используйте плоский конец лопатки, чтобы поддеть левый конец кабеля платы ввода/вывода из его гнезда на логической плате.

Снимите правую крышку разъёма.

Используйте плоский конец лопатки, чтобы поддеть правый конец кабеля платы ввода/вывода из его гнезда на логической плате.

Отклейте кабель платы ввода/вывода от клея, фиксирующего его к вентилятору.

Снимите кабель.

Используйте отвёртку T5 Torx, чтобы удалить следующие три винта, крепящие правый вентилятор к логической плате:

Один винт 5.0 мм с плечом длиной 2.0 мм

Один винт 4.0 мм с широкой шляпкой

Один винт 4.4 мм

Используйте кончик лопатки, чтобы приподнять фиксирующую защёлку на разъёме ленточного кабеля правого вентилятора с ZIF-замком.

Убедитесь, что вы поднимаете именно шарнирную фиксирующую защёлку, а не само гнездо.

Поднимите вентилятор и аккуратно сдвиньте его в сторону заднего края MacBook, чтобы освободить кабель вентилятора из гнезда.

Кабель вентилятора может быть приклеен к логической плате — чтобы не порвать кабель, осторожно отклеивайте его при подъёме вентилятора.

Снимите вентилятор.

Отклейте левую резиновую накладку от вентилятора и отогните её в сторону.

Удалите следующие три винта, крепящие левый вентилятор к логической плате:

Один винт T5 Torx 3.6 мм с широкой шляпкой

Один винт T5 Torx 5.0 мм с плечом длиной 2.0 мм

Один винт T5 Torx 4.4 мм

Используйте наконечник лопатки, чтобы приподнять фиксирующую защёлку на ZIF-разъёме шлейфа левого вентилятора.

Убедитесь, что Вы поддеваете именно шарнирную фиксирующую защёлку, а не сам разъём.

Поднимите вентилятор и осторожно сдвиньте его в сторону заднего края MacBook, чтобы освободить кабель вентилятора из разъёма.

Кабель вентилятора может быть приклеен к плате — чтобы не порвать кабель, аккуратно оттягивайте его, поднимая вентилятор.

Снимите вентилятор.

Удалите один винт T5 Torx длиной 2,9 мм, крепящий SSD к логической плате.

Приподнимите конец SSD настолько, чтобы он прошёл над динамиком, расположенным непосредственно за ним.

Не поднимайте SSD слишком высоко, чтобы не повредить контакты или разъём.

Вытяните SSD прямо из его разъёма на логической плате.

Используйте наконечник лопатки, чтобы приподнять фиксатор на разъёме платы ввода/вывода.

Переверните лопатку и используйте плоский конец, чтобы сдвинуть кабель ввода/вывода из разъёма.

Нажатие на открытый фиксатор облегчает вытягивание кабеля ввода/вывода из разъёма. Это поможет предотвратить случайное повреждение кабеля или контактов разъёма.

Удалите два винта T5 Torx длиной 3,1 мм с платы ввода/вывода.

Слегка приподнимите внутренний край платы ввода/вывода и потяните её к центру MacBook, отстранив от боковой стенки корпуса.

Снимите плату ввода/вывода.

Удалите два винта Torx T5 длиной 2,2 мм, крепящие крышку разъёма кабеля трекпада к логической плате.

Снимите крышку.

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля трекпада от его гнезда на логической плате.

Лёгкий поворот плоского конца лопатки — простой способ поддеть и приподнять разъём кабеля из таких гнёзд.

Будьте осторожны и поддевaйте только сам разъём, а не гнездо на логической плате.

Снимите небольшую резиновую заглушку с винта на конце радиатора.

Удалите следующие шесть винтов, крепящих узел логической платы к верхней части корпуса.

Один винт T5 Torx 3,8 мм

Два винта T5 Torx 5,7 мм

Один винт T5 Torx 5,6 мм (этот винт серебристого цвета и имеет более высокую головку, чем остальные)

Один винт T5 Torx 2,6 мм

Один винт T5 Torx 3,2 мм

При сборке начните закручивать все шесть винтов, но не затягивайте их полностью. Сдвиньте логическую плату, чтобы все винты оказались в центре отверстий и порты совпали с вырезами в боковой части верхней части корпуса. Затем затяните все винты.

В следующих шагах показано отключение этих шести разъёмов. Обязательно прочитайте каждый шаг, так как разъёмы имеют разные конструкции и отключаются по-разному.

Кабель микрофона

Кабель левого динамика

Кабель данных клавиатуры

Кабель правого динамика

Кабель подсветки клавиатуры

Кабель данных дисплея

При сборке убедитесь, что все эти разъёмы подключены и полностью вставлены в свои гнёзда.

Используйте наконечник лопатки, чтобы приподнять фиксирующую защёлку на ZIF-разъёме шлейфа микрофона.

Вытяните шлейф микрофона из его гнезда, параллельно логической плате.

Используйте плоский конец лопатки, чтобы поддеть разъём левого динамика и вытащить его из гнезда на логической плате.

Старайтесь поддевать разъём кабеля, а не гнездо на логической плате. Поддевание гнезда может привести к его отрыву от платы.

Осторожно отогните кабель, чтобы он не мешал на логической плате.

Отклейте ленту, закрывающую верхнюю часть разъёма кабеля данных клавиатуры.

Используйте наконечник лопатки, чтобы приподнять фиксирующую защёлку на ZIF-разъёме шлейфа клавиатуры.

Убедитесь, что Вы поддеваете именно шарнирную фиксирующую защёлку, а не сам разъём.

Вытяните шлейф клавиатуры из ZIF-разъёма. Тяните параллельно логической плате, а не вверх.

Используйте наконечник лопатки, чтобы приподнять разъем правого динамика и вынуть его из гнезда на логической плате.

Обязательно поднимайте за разъем кабеля, а не за разъем на логической плате. Поддевание разъема на плате может привести к его отделению от логической платы.

Осторожно сложите кабель вверх и уберите в сторону от логической платы.

Используйте остриё лопатки, чтобы приподнять разъем подсветки клавиатуры из его гнезда на логической плате.

Используйте наконечник лопатки, чтобы перевернуть фиксатор кабеля данных дисплея и повернуть его в сторону разъёма питания MagSafe 2 на корпусе компьютера.

Вытащите кабель данных дисплея прямо из его гнезда на логической плате.

Не поднимайте кабель вверх, так как его гнездо очень хрупкое. Тяните кабель параллельно поверхности логической платы.

Не прикасайтесь к контактам разъёма данных или его гнезду пальцами или инструментами — вы можете перенести масла или повредить контакты.

Осторожно согните кабель данных дисплея в сторону петли дисплея, чтобы оголить винты на плате MagSafe 2.

Снимите два винта T5 Torx длиной 4,0 мм с платы MagSafe 2.

Поднимите и оттяните всю сборку логической платы от стенки верхней части корпуса.

При сборке убедитесь, что порты выровнены с вырезами в верхней части корпуса.

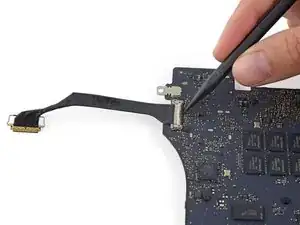

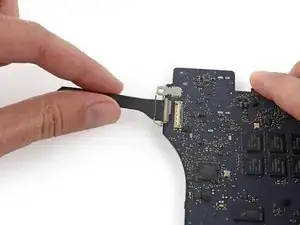

Используйте наконечник лопатки, чтобы перевернуть металлическую фиксирующую пластину на кабеле передачи данных HDMI.

Осторожно вытяните кабель передачи данных HDMI прямо из его гнезда на логической плате.

Как и в случае с кабелем данных дисплея, вытягивайте разъём из гнезда параллельно поверхности логической платы. Не поднимайте разъём вверх. Не прикасайтесь к разъёму.

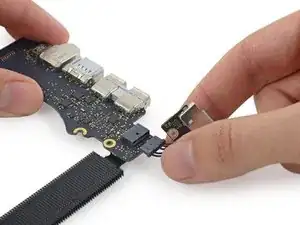

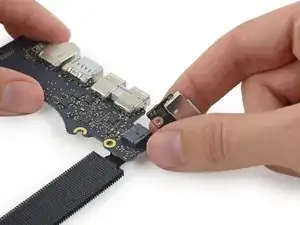

Вытяните разъём MagSafe 2 прямо из его гнезда (параллельно логической плате).

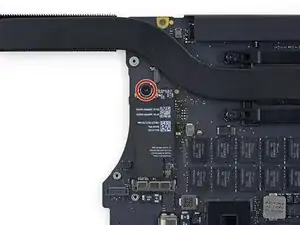

Снимите один винт T5 Torx длиной 2,9 мм, крепящий плату AirPort к логической плате.

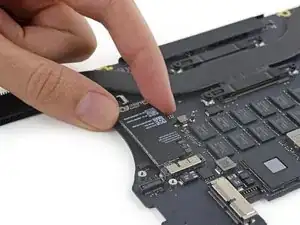

Поднимите конец платы AirPort настолько, чтобы она прошла над радиатором, расположенным непосредственно за ней.

Не поднимайте плату AirPort слишком высоко, иначе вы можете повредить контакты или гнездо.

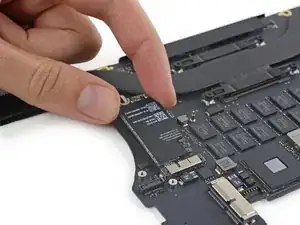

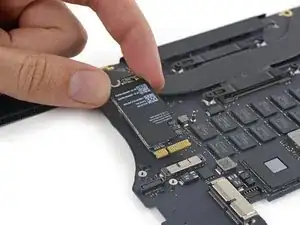

Вытяните плату AirPort прямо из её гнезда на логической плате.

Под платой AirPort находится слегка адгезионная термопрокладка. При повторной установке обязательно установите её на место.

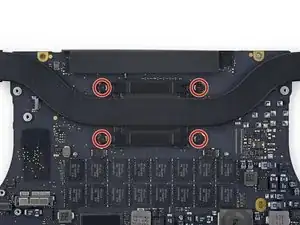

Снимите четыре винта T5 Torx длиной 3,4 мм с креплений радиатора.

Эти винты удерживают две пружинящие скобы радиатора, прижимающие радиатор к процессору. Скобы могут вздуться при откручивании первого винта.

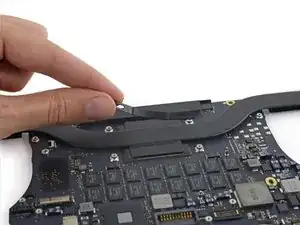

Снимите скобы радиатора.

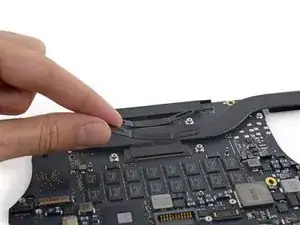

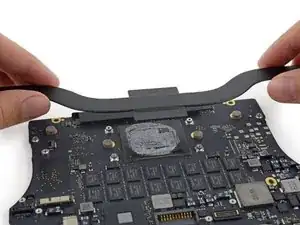

Снимите радиатор.

При сборке убедитесь, что вы очистите процессор и радиатор и снова нанесёте теплопроводную пасту на процессор. Следуйте этому руководству, чтобы узнать как.
