Замена сборки дисплея MacBook Pro 15" с дисплеем Retina, середина 2015 года

Снимите следующие винты P5 с пятиконечной головкой, крепящие нижнюю крышку к корпусу MacBook Pro:

Восемь по 3,1 мм

Два по 2,3 мм

Приподнимите нижнюю крышку с MacBook Pro, начиная с края, ближайшего к петлям.

На нижней крышке имеются два пластиковых штифта (красные), которые входят в пластиковые зажимы верхней части корпуса (оранжевые).

При сборке аккуратно надавите на центр нижней крышки, чтобы зафиксировать её в двух пластиковых зажимах.

Отклейте наклейку, закрывающую разъём батареи.

Аккуратно приподнимите разъём батареи с двух сторон, чтобы извлечь его из разъёма на плате логики.

Отогните разъём назад, в сторону батареи, чтобы он случайно не соприкоснулся с платой логики.

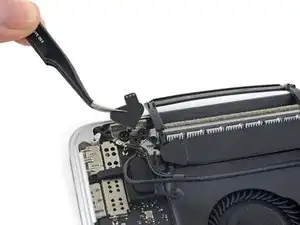

Используйте лопатку или пинцет, чтобы отсоединить три кабеля антенны AirPort, подняв их прямо вверх от разъёмов на плате AirPort, затем отогните их в сторону.

Точки подключения кабелей очень хрупкие. Убедитесь, что вы поднимаете только разъём, а не разъём с платы или сам кабель.

Чтобы подключить кабель обратно, точно совместите разъём с разъёмом на плате и плотно прижмите его плоской частью лопатки.

Отклейте правую резиновую накладку от вентилятора и отогните в сторону.

Используя кончик лопатки, вытолкните разъём кабеля камеры из его разъёма на плате логики.

Убедитесь, что вы толкаете параллельно плате, сначала с одной стороны, затем с другой, чтобы «вытолкнуть» разъём из разъёма.

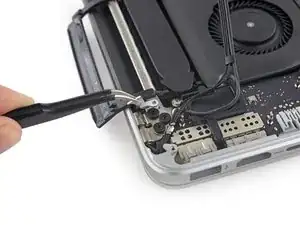

Руками поднимите кабели AirPort/камеры с вентилятора.

Кабели приклеены к вентилятору, поэтому отделяйте их аккуратно, чтобы не повредить.

Осторожно извлеките кабели из пластикового направляющего паза.

При сборке должно остаться достаточно клея на кабелях, чтобы приклеить их обратно к вентилятору.

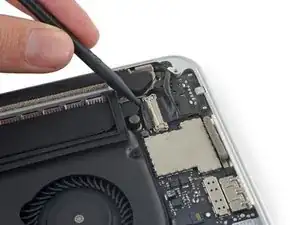

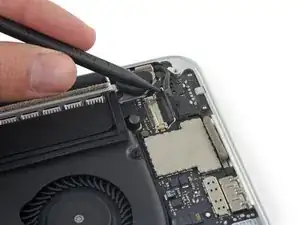

Кончиком лопатки откиньте фиксатор кабеля данных дисплея и поверните его в сторону порта питания MagSafe 2.

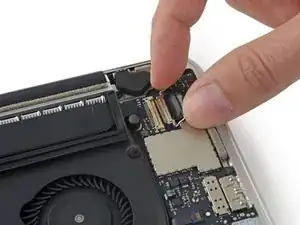

Вытяните кабель данных дисплея прямо из его разъёма на плате логики.

Не поднимайте кабель данных дисплея вверх, так как его разъём очень хрупкий. Вытаскивайте кабель параллельно поверхности платы логики.

Не прикасайтесь к контактам разъёма данных или его гнезда пальцами или инструментами, чтобы не оставить жировых следов или не повредить штырьки.

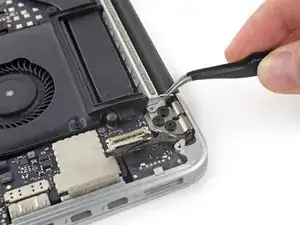

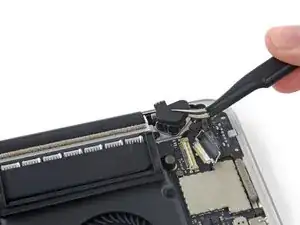

Снимите две резиновые заглушки шарниров.

Снимите два винта T5 Torx длиной 3,2 мм, крепящие алюминиевые крышки шарниров к верхней части корпуса.

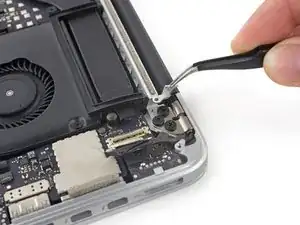

Снимите две алюминиевые заглушки шарниров с MacBook Pro.

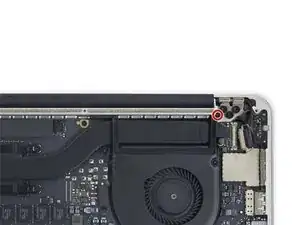

Открутите четыре из шести винтов T8 Torx длиной 5,3 мм, крепящих дисплей к верхней части корпуса.

Оставьте на месте самые внутренние винты (по одному от каждого шарнира).

При сборке убедитесь, что два винта, возвращаемые в левый шарнир, проходят через скобу кабеля веб-камеры/AirPort.

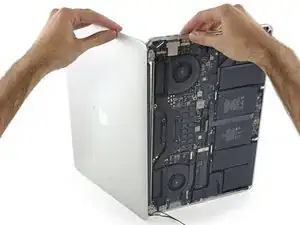

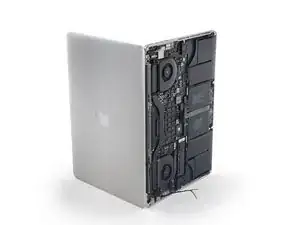

Откройте MacBook Pro примерно на 110 градусов и положите его на бок на стол, как показано.

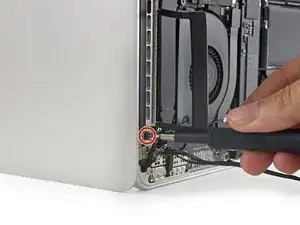

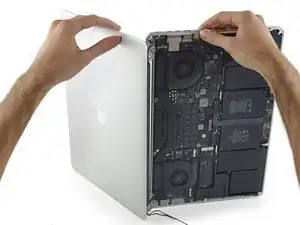

Удерживая дисплей и верхнюю часть корпуса вместе левой рукой, открутите оставшийся винт T8 Torx с нижнего (ближнего к столу) кронштейна дисплея.

Обязательно удерживайте дисплей и верхнюю часть корпуса вместе левой рукой. В противном случае свободные компоненты могут упасть и повредиться.

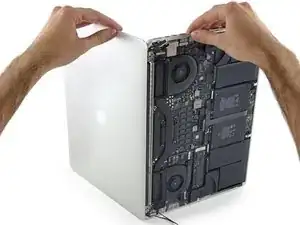

Удерживая дисплей и верхнюю часть корпуса вместе левой рукой, открутите оставшийся винт T8 Torx с верхнего кронштейна дисплея.
