Замена радиатора в MacBook Pro 15" Retina Display, середина 2015 года
Внутри вашего MacBook Pro с Retina Display стало жарко? Возможно, проблема в радиаторе. Используйте это руководство, чтобы снять радиатор в MacBook Pro 15" середины 2015 года с Retina‑дисплеем.
Не забудьте очистить и нанести термопасту заново, если вы снимаете радиатор. Следуйте этому руководству, чтобы узнать как.
Шаг 1
Удалите следующие пентагранные винты P5, которые крепят нижнюю крышку к MacBook Pro:
Восемь 3,1 мм
Два 2,3 мм
Шаг 2
Шаг 3
Нижняя крышка имеет два пластиковых выступа (красные), которые входят в пластиковые защёлки в верхней части корпуса (оранжевые).
При сборке аккуратно надавите в центре нижней крышки, чтобы защёлкнуть её на двух пластиковых защёлках.
Шаг 4
Отклейте наклейку, закрывающую разъём батареи.
Шаг 5
Осторожно приподнимите с каждой стороны разъём батареи, чтобы вытащить его из гнезда на плате.
Отогните разъём в сторону батареи, чтобы он случайно не соприкоснулся с платой.
Шаг 6

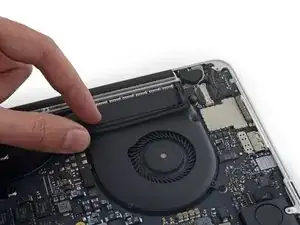

Отклейте резиновую накладку над правым вентилятором и отогните её в сторону.
Шаг 7

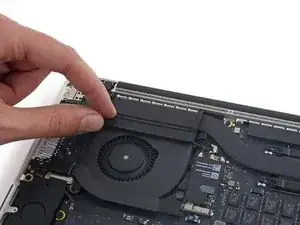

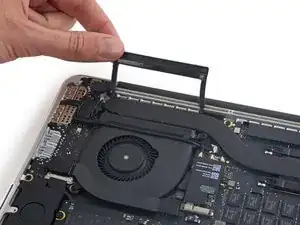

Отклейте резиновую накладку над левым вентилятором и отогните её в сторону.
Шаг 8

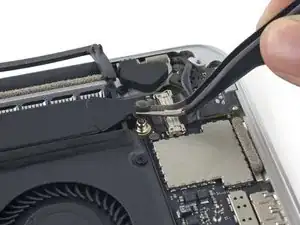

Снимите маленькую резиновую заглушку с винта на конце радиатора.
Шаг 9
Удалите следующие винты, которые крепят радиатор к логической плате:
Один винт T5 3,8 мм
Два винта T5 3,4 мм
При удалении этих винтов высвободятся пружинящие металлические скобы, фиксирующие радиатор. Будьте внимательны, чтобы не потерять винты, когда скобы отпрянут.
Один винт T5 5,6 мм
Шаг 10

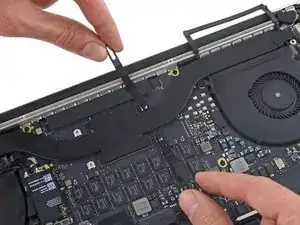

Отогните две пружинные защёлки в сторону от радиатора.

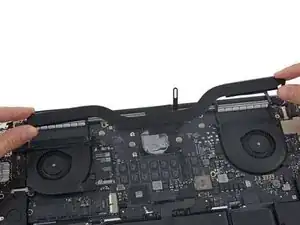

Снимите радиатор с MacBook Pro.
При сборке убедитесь, что вы очистили процессор и радиатор и заново нанесли термопасту на процессор. Следуйте этому руководству, чтобы узнать как.
Если у вас модель с двумя графическими процессорами, перед снятием радиатора обязательно удалите четыре винта над кристаллом GPU.
Заключение
Для сборки устройства обратно следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
