Замена левой платы ввода-вывода MacBook Pro 15" с процессором Core 2 Duo моделей A1226 и A1260

Сдвиньте обе защёлки батареи от батареи пальцами и выньте батарею из компьютера.

Отверните три одинаковых винта Phillips длиной 2 мм на крышке отделения памяти.

Поднимите крышку памяти настолько, чтобы за неё можно было ухватиться, и сдвиньте её на себя, вынимая из корпуса.

Удалите два винта Phillips длиной 2,8 мм в отсеке батареи рядом с защёлкой.

Удалите следующие 6 винтов:

Два винта T6 Torx длиной 10 мм по обе стороны слота оперативной памяти.

Четыре винта Phillips длиной 14,5 мм вдоль петли.

Отверните четыре винта Phillips PH00 длиной 3,2 мм с боковой стороны корпуса, где расположены порты.

Поверните компьютер на 90 градусов и удалите два винта Phillips длиной 3,2 мм с задней стороны корпуса.

Поверните компьютер ещё на 90 градусов и удалите четыре винта Phillips длиной 3,2 мм с боковой стороны корпуса.

Не отрывайте верхнюю крышку резко. Крышка прикреплена к логической плате через ленточный кабель.

Поднимите крышку сзади и проведите пальцами вдоль боков, освобождая её по ходу. После освобождения боков возможно потребуется покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Над слотом для DVD расположены четыре пластиковые защёлки, а ещё одна — выше и слева от ИК-датчика. Эти защёлки может быть очень трудно отжать без использования лопатки. Их также может быть трудно зафиксировать при повторной сборке.

Совет при сборке: Надавите сильно кончиком верхней крышки над местом каждой защёлки, пока не услышите щелчок, чтобы вернуть их на место в гнёздах.

Совет при сборке: Две центральные защёлки над DVD редко защёлкиваются правильно без посторонней помощи; простое нажатие сверху скорее деформирует рамку вокруг слота DVD. Поддержите рамку, вставив пластиковую лопатку в слот DVD прямо под местом защёлки до плотной посадки, затем нажмите вниз, пока не услышите щелчок.

Отключите ленточный кабель трекпада и клавиатуры от логической платы, при необходимости сняв ленту.

Примечание: Возможно заменить жёсткий диск, не отключая клавиатуру от корпуса, но её придётся удерживать в вертикальном положении, чтобы она не мешала, при этом обе руки остаются свободными для работы с диском.

Будьте осторожны при снятии ленточного кабеля клавиатуры-трекпада, убедитесь, что задняя часть верхней крышки отщёлкнута в районе петли. Легко случайно погнуть держатели винтов по обе стороны клавиатуры.

Снимите верхнюю крышку.

С помощью лопатки отсоедините кабель iSight от логической платы, сдвинув кабель влево и вынув из разъёма.

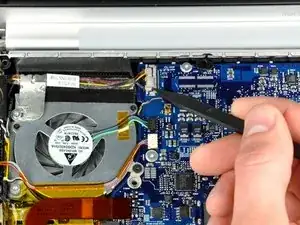

Отключите кабели левого вентилятора и левого датчика освещённости, поддев каждый кабель лопаткой и аккуратно поднимая.

Подденьте снизу провода.

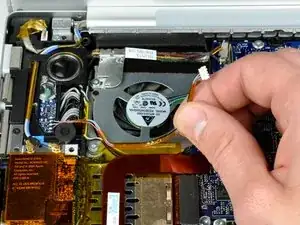

Отлейте кабель левого датчика освещённости сверху над левым вентилятором, при необходимости сняв ленту.

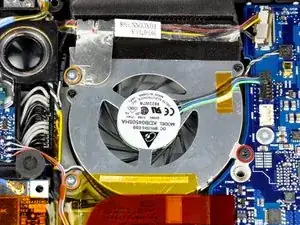

Удалите следующие 3 винта:

Один чёрный винт T6 Torx длиной 6,2 мм с правой стороны вентилятора.

Два серебристых винта T6 Torx длиной 9,4 мм с левой стороны вентилятора.

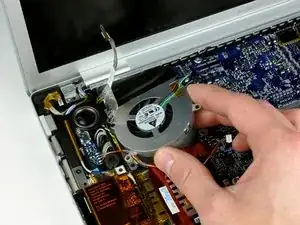

Поднимите вентилятор; аккуратно отлепите ленту, фиксирующую вентилятор к радиатору, по мере подъёма.

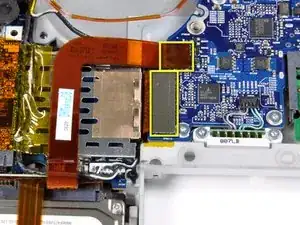

Отключите разъёмы жёсткого диска и ExpressCard от левой стороны логической платы.

Отключите два антенных кабеля, подключенные к карте Airport Extreme.

Apple пометила, куда подключается каждый цветной антенный кабель — обязательно обратите внимание на это при повторном подключении кабелей антенн.

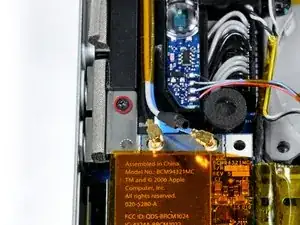

Удалите один чёрный винт T6 Torx длиной 4 мм, расположенный прямо над картой Airport Extreme.

Снимите металлическую планку, удерживавшую карту Airport Extreme.

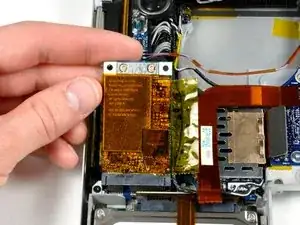

Поднимите карту Airport Extreme и сдвиньте её из разъёма.

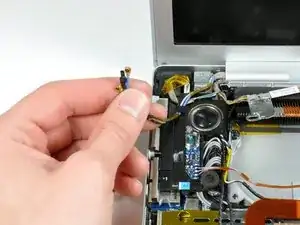

Выведите антенные кабели Airport из их канала в левом динамике.

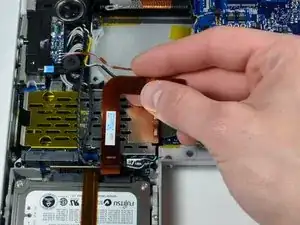

Отлейте оранжевый кабель жёсткого диска сверху над каркасом ExpressCard.

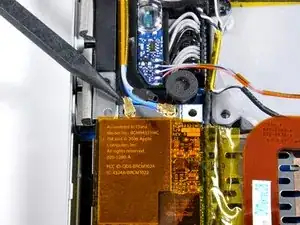

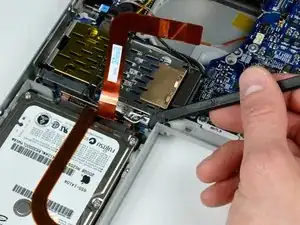

С помощью лопатки отключите кабель динамика от угла левой платы ввода-вывода.

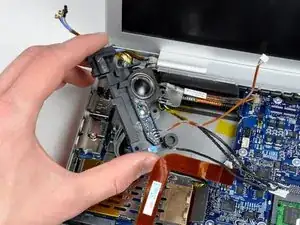

Поднимите сборку левого динамика из корпуса и поместите её в область, ранее занятую левым вентилятором.

Отсоедините большой серо‑чёрный кабель питания от левой платы ввода/вывода.

Используйте лопатку, чтобы отсоединить кабель инвертора от угла левой платы ввода/вывода.

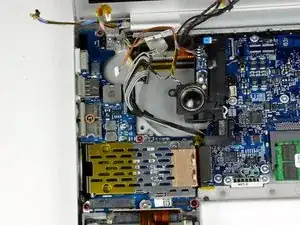

Удалите следующие 5 винтов/стойок:

Четыре чёрных винта Torx T6 длиной 4 мм, фиксирующих левую плату ввода/вывода к нижнему корпусу.

Одна стойка длиной 4 мм, расположенная между аудиовыходами.

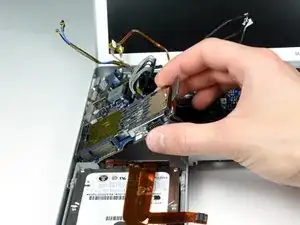

Поднимите правую сторону левой платы ввода/вывода и извлеките её из компьютера.

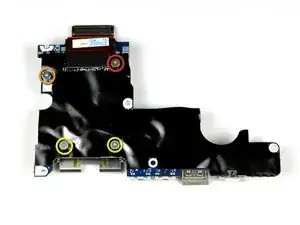

Удалите следующие четыре винта:

Один 3,1 мм в правом верхнем углу.

Один 4,9 мм в левом верхнем углу.

Два по 2,2 мм вдоль нижней части.

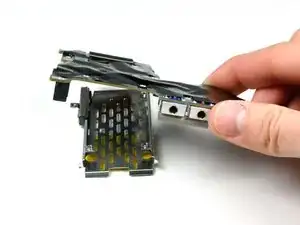

Снимите левую плату ввода/вывода с корзины ExpressCard.

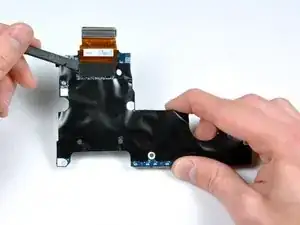

Отсоедините короткий кабель левой платы ввода/вывода.

Левая плата ввода/вывода остаётся.
