Замена кабеля левой платы ввода-вывода MacBook Pro 15" Core 2 Duo моделей A1226 и A1260

Используя пальцы, отведите обе защёлки фиксации батареи от батареи и извлеките батарею из компьютера.

Снимите три одинаковых винта Phillips 2 мм с дверцы отсека памяти.

Поднимите дверцу памяти настолько, чтобы ухватиться за неё, и сдвиньте её к себе, вынимая из корпуса.

Снимите два винта Phillips 2.8 мм в отсеке батареи рядом с защёлкой.

Снимите следующие 6 винтов:

Два винта Torx T6 длиной 10 мм по обеим сторонам слота оперативной памяти.

Четыре винта Phillips длиной 14.5 мм вдоль петли.

Снимите четыре винта Phillips PH00 3.2 мм на стороне с портами компьютера.

Поверните компьютер на 90 градусов и снимите два винта Phillips 3.2 мм с задней части компьютера.

Снова поверните компьютер на 90 градусов и снимите четыре винта Phillips 3.2 мм с боковой стороны компьютера.

Не отрывайте верхнюю крышку резко. Крышка прикреплена к логической плате ленточным кабелем.

Поднимайте крышку сзади и проводите пальцами вдоль боков, освобождая крышку по мере продвижения. Когда боковые защёлки будут освобождены, возможно, придётся покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Над приводом DVD находятся четыре пластиковые защёлки, а ещё одна — над и слева от инфракрасного датчика. Эти защёлки бывает очень трудно отщёлкнуть без поддёва. Их также может быть трудно снова защёлкнуть при сборке.

Совет при сборке: Надавите крепко на выступ верхней крышки над каждой защёлкой, пока не услышите щелчок, чтобы вернуть их на место в гнёздах.

Совет при сборке: Две центральные защёлки над DVD-слотом редко защёлкиваются сами по себе — простое нажатие вниз может деформировать рамку вокруг слота. Поддержите рамку, вставив пластиковую лопатку в слот DVD прямо под местом крепления защёлки до плотной посадки, затем нажмите вниз, пока не услышите щелчок.

Отключите ленточный кабель трекпада и клавиатуры от логической платы, при необходимости удаляя ленту.

Примечание: Жёсткий диск можно заменить, не отсоединяя клавиатуру от корпуса, но её придётся зафиксировать в вертикальном положении, чтобы она не мешала, при этом у вас останутся обе руки для работы с диском.

Будьте осторожны при снятии ленточного кабеля клавиатуры-трекпада, убедитесь, что задняя часть верхней крышки отстёгнута в области возле петли. Легко случайно погнуть держатели винтов по обе стороны клавиатуры.

Снимите верхнюю крышку.

Используйте лопатку, чтобы отсоединить кабель iSight от логической платы, сдвинув кабель влево и вытащив его из разъёма.

Отключите кабели левого вентилятора и левого датчика освещённости, поддев каждый кабель лопаткой и поднимая вверх.

Подденьте снизу под провода.

Отлейте кабель левого датчика освещённости сверху над левым вентилятором, при необходимости удаляя ленту.

Снимите следующие 3 винта:

Один чёрный винт Torx T6 длиной 6.2 мм с правой стороны вентилятора.

Два серебристых винта Torx T6 длиной 9.4 мм с левой стороны вентилятора.

Поднимите вентилятор; аккуратно отлейте ленту, фиксирующую вентилятор к радиатору, по мере подъёма.

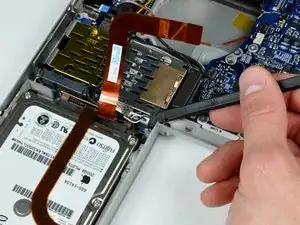

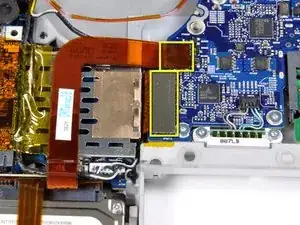

Отключите разъёмы жёсткого диска и ExpressCard от левой стороны логической платы.

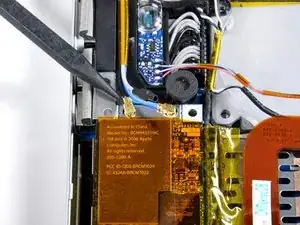

Отключите два антенных кабеля, подключенных к карте Airport Extreme.

Apple пометила, куда подключается каждый цветной антенный кабель — убедитесь, что вы запомнили это при повторном подключении антенн.

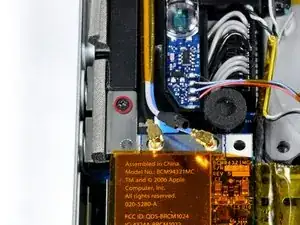

Снимите один чёрный винт Torx T6 длиной 4 мм, расположенный непосредственно над картой Airport Extreme.

Снимите металлическую скобу, удерживавшую карту Airport Extreme.

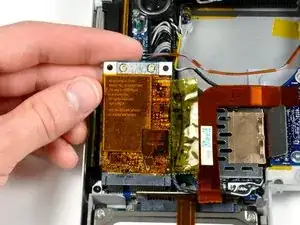

Поднимите карту Airport Extreme и сдвиньте её из разъёма.

Выведите антенные кабели Airport из канала в левом динамике.

Отлейте оранжевый кабель жёсткого диска сверху над каркасом ExpressCard.

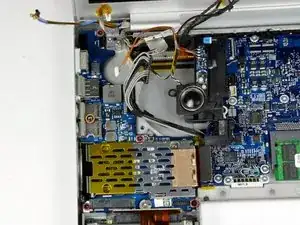

Используйте лопатку, чтобы отключить кабель динамика от угла левой платы ввода-вывода.

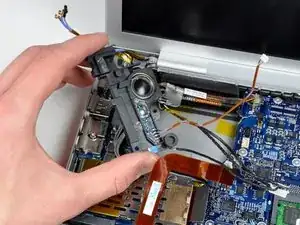

Поднимите сборку левого динамика из её отсека и поместите её в область, ранее занимаемую левым вентилятором.

Отключите крупный серый и черный силовой кабель от левой платы ввода/вывода.

С помощью лопатки отключите кабель инвертора от угла левой платы ввода/вывода.

Удалите следующие 5 винтов/стоек:

Четыре черных винта Torx T6 длиной 4 мм, закрепляющие левую плату ввода/вывода в нижнем корпусе.

Одна стойка длиной 4 мм, расположенная между аудиоразъемами.

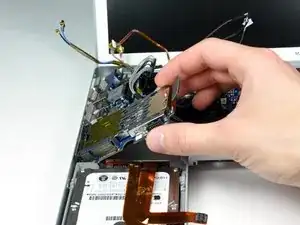

Поднимите правую сторону левой платы ввода/вывода и выдвиньте её из компьютера.

Удалите следующие четыре винта:

Один 3,1 мм в правом верхнем углу.

Один 4,9 мм в левом верхнем углу.

Два по 2,2 мм вдоль нижней стороны.

Снимите левую плату ввода/вывода с каркаса ExpressCard.

Отключите разъёмы жёсткого диска и ExpressCard от левой стороны материнской платы.

Отключите два антенных кабеля, подключенных к карте Airport Extreme.

Apple предусмотрела маркировку, показывающую, куда подключается каждый кабель по цвету — обязательно смотрите на нее при повторном подключении антенных кабелей.

Удалите один черный винт Torx T6, расположенный прямо над картой Airport Extreme.

Поднимите карту Airport Extreme и выдвиньте её из разъёма.

Освободите антенные кабели Airport из канавки в левом динамике.

Отклейте оранжевый кабель жёсткого диска сверху каркаса ExpressCard.

С помощью лопатки отключите кабель динамика от угла левой платы ввода/вывода.

Поднимите сборку левого динамика из корпуса и разместите её в месте, ранее занятом левым вентилятором.

Отключите крупный серый и черный силовой кабель от левой платы ввода/вывода.

С помощью лопатки отключите кабель инвертора от угла левой платы ввода/вывода.

Удалите следующие 5 винтов/стоек:

Четыре черных винта Torx T6, фиксирующие левую плату ввода/вывода в нижнем корпусе.

Одна стойка 4 мм, расположенная между аудиоразъёмами.

Поднимите правую сторону левой платы ввода/вывода и выдвиньте её из компьютера.

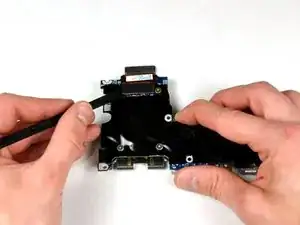

Переверните левую плату ввода/вывода и отключите короткий кабель левой платы ввода/вывода.

Кабель левой платы ввода/вывода остаётся.
