Замена левого датчика внешней освещённости MacBook Pro 15" с процессором Core 2 Duo, модели A1226 и A1260

Сдвиньте обе защёлки фиксатора аккумулятора пальцами от аккумулятора и извлеките аккумулятор из компьютера.

Снимите три одинаковых винта Phillips 2 мм с крышки отсеков памяти.

Поднимите крышку отсеков памяти настолько, чтобы захватить её, и сдвиньте к себе, отводя её от корпуса.

Снимите два винта Phillips 2,8 мм в отсеке аккумулятора рядом с защёлкой.

Снимите следующие 6 винтов:

Два Torx T6 по 10 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips по 14,5 мм вдоль петли.

Снимите четыре винта Phillips PH00 по 3,2 мм на стороне с портами компьютера.

Поверните компьютер на 90 градусов и снимите два винта Phillips 3,2 мм с задней части компьютера.

Поверните компьютер ещё на 90 градусов и снимите четыре винта Phillips 3,2 мм с боковой стороны компьютера.

Не отрывайте верхнюю панель резко. Панель прикреплена к логической плате при помощи ленты.

Поднимите панель сзади и проведите пальцами вдоль боков, освобождая панель по ходу. Когда боковые стороны освободятся, возможно, придётся покачать панель вверх-вниз, чтобы освободить переднюю часть верхней панели.

Над лотком оптического привода расположены четыре пластиковых защёлки, и ещё одна — выше и слева от инфракрасного датчика. Эти защёлки может быть очень трудно отсоединить без поддёва. Их также может быть сложно вернуть на место при сборке.

Совет при сборке: Надавите сильно на край верхней панели над каждой защёлкой, пока не услышите щелчок, чтобы зафиксировать их в пазах.

Совет при сборке: Две центральные защёлки над лотком оптического привода редко защёлкиваются без помощи; при попытке надавить сверху можно деформировать рамку вокруг лотка. Поддержите рамку, вставив пластиковую лопатку в лоток оптического привода прямо под местом защёлки до плотной посадки, затем нажмите вниз, пока не услышите щелчок.

Отключите ленточный кабель трекпада и клавиатуры от логической платы, удалив ленты по мере необходимости.

Примечание: Жёсткий диск можно заменить, не отключая клавиатуру от корпуса, но её придётся удерживать в вертикальном положении, чтобы она не мешала, при этом требуются обе руки для работы по извлечению диска.

Будьте осторожны при снятии ленточного кабеля клавиатуры–трекпада, чтобы задняя часть верхней панели была отщёлкнута в области возле петли. Легко случайно согнуть места под винты по обе стороны клавиатуры.

Снимите верхнюю панель.

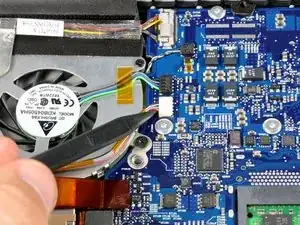

Отключите кабель левого датчика внешней освещённости от логической платы, поддев разъём лопаткой и поднимая его вверх.

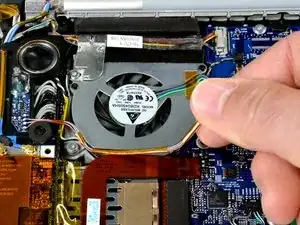

Отделите кабель левого датчика внешней освещённости над левым вентилятором, удаляя ленту по мере необходимости.

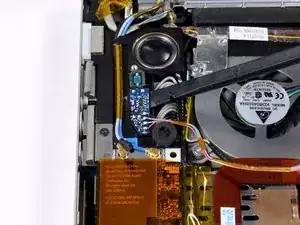

Снимите один серебристый винт Phillips, фиксирующий прозрачный пластиковый щиток над левым датчиком внешней освещённости.

Снимите прозрачный пластиковый щиток с левого датчика внешней освещённости.

С помощью лопатки подденьте плату левого датчика внешней освещённости и выньте её из посадочного места на левом динамике.

Извлеките плату левого датчика внешней освещённости из компьютера.

При сборке можно использовать безворсовую ткань для удаления отпечатков и пятен на пластиковом щитке при необходимости.
