Замена левого теплового датчика MacBook Pro 15" с процессором Core 2 Duo, модели A1226 и A1260
Этот элемент отвечает за определение внутренней температуры устройства и управление охлаждением.
Шаг 1


Пальцами отведите обе защелки батареи в сторону от самой батареи и извлеките батарею из компьютера.
Шаг 2

Выкрутите три одинаковые винта Phillips длиной 2 мм, крепящие крышку отсека памяти.
Приподнимите крышку отсека памяти достаточно, чтобы зацепить её пальцами, и потяните на себя, отведя от корпуса.
Шаг 3

Выкрутите два винта Phillips длиной 2,8 мм в отсеке батареи рядом с защелкой.
Шаг 4

Выкрутите следующие шесть винтов:
Два винта Torx T6 длиной 10 мм с обеих сторон слота ОЗУ.
Четыре винта Phillips длиной 14,5 мм вдоль петель.
Шаг 5

Выкрутите четыре винта Phillips PH00 длиной 3,2 мм с правой стороны компьютера.
Шаг 6

Поверните компьютер на 90 градусов и выкрутите два винта Phillips длиной 3,2 мм с задней стороны компьютера.
Шаг 7

Поверните компьютер ещё на 90 градусов и выкрутите четыре винта Phillips длиной 3,2 мм с боковой стороны компьютера.
Шаг 8


Не отделяйте верхнюю крышку резким движением. Она прикреплена к системной плате шлейфом.
Приподнимите заднюю часть крышки и аккуратно продвигайтесь пальцами по боковым сторонам, постепенно освобождая её. После того как боковые стороны будут освобождены, возможно, потребуется слегка покачивать крышку вверх и вниз, чтобы отсоединить переднюю часть верхней крышки.
Над приводом оптических дисков расположены четыре пластиковых зацепа, ещё один — над и слева от ИК-датчика. Эти зацепы очень сложно отсоединить без использования лопатки. Также они могут быть сложными при повторном соединении во время сборки.
Совет при сборке: Крепко нажмите на переднюю часть верхней крышки над каждым из зацепов, пока не услышите щелчок, чтобы зафиксировать их в пазах.
Совет при сборке: Два центральных зацепа над приводом оптических дисков редко встают на место самостоятельно. Простое нажатие вниз лишь деформирует раму вокруг разъёма привода. Поддерживайте раму, вставив пластиковую лопатку в слот привода прямо под зацепом, пока она не встанет плотно, затем нажмите вниз, пока не услышите щелчок.
Шаг 9

Отсоедините шлейфы тачпада и клавиатуры от системной платы, при необходимости сняв ленту.
Примечание: возможно заменить жёсткий диск, не отключая клавиатуру от корпуса, но тогда её необходимо будет удерживать в вертикальном положении, чтобы она не мешала, при этом у Вас останутся обе руки свободными для работы с извлечением диска.
Будьте осторожны при отключении шлейфа клавиатуры и тачпада, чтобы задняя часть верхней крышки отсоединилась от области рядом с петлями. Легко случайно погнуть посадочные места винтов по бокам от клавиатуры.
Снимите верхнюю крышку.
Шаг 10

Используйте плоский конец лопатки, чтобы отсоединить оранжевый шлейф привода SuperDrive от системной платы, при необходимости сняв ленту.
Шаг 11

Выкрутите следующие четыре винта:
Два серебристых винта Phillips длиной 3,3 мм по обе стороны от привода SuperDrive.
Один серебристый винт Torx T6 длиной 4,7 мм в верхнем левом углу привода.
Один чёрный винт Phillips длиной 6,2 мм в верхнем правом углу привода.
Приподнимите и извлеките оптический привод из компьютера.
Шаг 12

Отсоедините разъёмы жёсткого диска и ExpressCard с левой стороны системной платы.
Шаг 13

Отсоедините шлейфы камеры iSight и дисплея от системной платы, потянув их прямо назад из разъёмов, при необходимости сняв ленту.
Шаг 14

Отсоедините восемь указанных разъёмов, поддев каждый с проводной стороны при помощи лопатки и подняв вверх.
Будьте предельно осторожны при отключении некоторых маленьких разъёмов. Сильное нажатие лопаткой может привести к их повреждению и отлому от системной платы.
Шаг 15

Снимите резиновый буфер с верхней части правой петли дисплея.
Шаг 16

Выкрутите серебристый винт Torx T6 длиной 9,5 мм, фиксирующий контур заземления шлейфа данных дисплея к корпусу.
Шаг 17

Выкрутите единственный чёрный винт Torx T6 длиной 6 мм, крепящий верхнюю часть системной платы к нижнему корпусу.
Шаг 18

Отклейте оранжевую капроновую ленту, фиксирующую шлейф левого теплового датчика к системной плате.
Шаг 19

Выкрутите следующие 15 винтов:
Один чёрный винт Phillips длиной 4,4 мм справа от слота оперативной памяти.
Восемь серебристых винтов T6 Torx длиной 4,7 мм, крепящих системную плату к нижнему корпусу.
Если оставить пять верхних оранжевых винтов на месте, радиатор с трубками легко извлекается, оставаясь закреплённым на основной плате. При этом сохраняется его тепловое соединение, и не требуется повторно наносить термопасту, как указано двумя шагами ниже.
Один чёрный винт T6 Torx длиной 6,2 мм с правой стороны левого вентилятора.
Пять серебристых винтов T6 Torx длиной 9,4 мм, крепящих левый и правый вентиляторы.
Шаг 20

Удерживайте системную плату одной рукой и другой аккуратно приподнимите левый вентилятор из его посадочного места. Левый вентилятор прикреплён к радиатору куском чёрной ленты. По мере подъёма вентилятора осторожно отклеивайте эту ленту от радиатора.
Положите левый вентилятор поверх карты Airport. Полностью извлекать вентилятор из компьютера не нужно.
Приподнимите правый вентилятор и по мере подъёма аккуратно отклейте ленту, удерживающую его на радиаторе.
Извлеките правый вентилятор из компьютера.
Шаг 21

Приподнимите левый край системной платы и отсоедините серый и чёрный кабель питания от нижней части платы.
Тяните разъём кабеля питания параллельно поверхности системной платы.
Удерживая плату за левую сторону и за узкую часть, поверните её и начните извлекать из нижнего корпуса.
Если на втором шагу выше Вы отделили радиатор от материнской платы, потребуется удалить старый термопроводящий состав с чипов на обратной стороне системной платы и нанести новый. Используйте наше руководство по нанесению термопасты, чтобы подготовить поверхности процессора и радиатора.
Шаг 22

Аккуратно приподнимите радиатор и извлеките его из компьютера.
Отогните оранжевую ленту Kapton, закрывающую средний термодатчик.
Используйте лопатку, чтобы поддеть и отсоединить средний термодатчик от радиатора.
Радиатор удалён.
Если потребуется установить радиатор обратно в ноутбук, воспользуйтесь нашим руководством по нанесению термопасты, которое упростит замену термопроводящего состава.
Шаг 23

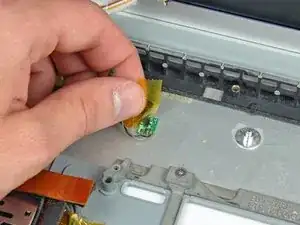

Отогните ленту, закрывающую левый термодатчик.
Шаг 24

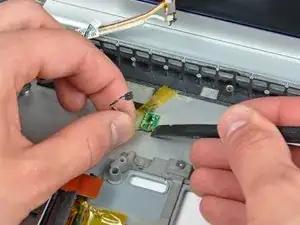

Используйте плоский конец лопатки, чтобы поддеть и отсоединить плату левого термодатчика от клеевого крепления, фиксирующего её к нижнему корпусу.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
