Замена оптического привода MacBook Pro 15" с Core 2 Duo, модели A1226 и A1260

С помощью пальцев отодвиньте обе защёлки фиксации батареи от аккумулятора и выньте батарею из компьютера.

Снимите три одинаковых винта Phillips 2 мм с крышки отсека памяти.

Поднимите крышку отсека памяти настолько, чтобы можно было за неё ухватиться, и сдвиньте её к себе, отрывая от корпуса.

Снимите два винта Phillips 2.8 мм в отсеке для батареи рядом с защёлкой.

Снимите следующие 6 винтов:

Два винта Torx T6 длиной 10 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips длиной 14.5 мм вдоль петли.

Снимите четыре винта Phillips PH00 длиной 3.2 мм на стороне с портами компьютера.

Поверните компьютер на 90 градусов и снимите два винта Phillips 3.2 мм с задней части компьютера.

Снова поверните компьютер на 90 градусов и снимите четыре винта Phillips 3.2 мм с боковой стороны компьютера.

Не срывайте верхнюю панель резко. Панель соединена с платой логики гибким шлейфом.

Поднимите заднюю часть корпуса и проводите пальцами вдоль боков, освобождая корпус по ходу. После освобождения боков может понадобиться покачать корпус вверх и вниз, чтобы освободить переднюю часть верхней панели.

Над отсеком для DVD расположены четыре пластиковые защёлки и ещё одна — над и слева от датчика ИК. Эти защёлки бывает очень трудно отсоединить без поддёма. Также их трудно вновь зафиксировать при сборке.

Совет при сборке: Надавите сильно на конец верхней панели над каждой защёлкой, пока не услышите щелчок, чтобы защёлки встали на место.

Совет при сборке: Две центральные защёлки над DVD-отсеком редко защёлкиваются обратно без помощи; простое надавливание сверху может деформировать рамку вокруг отсека. Поддержите рамку, вставив пластиковую лопатку в слот DVD непосредственно под местом защёлки, пока она не упрётся, затем нажмите вниз до щелчка.

Отключите шлейф трекпада и клавиатуры от платы логики, при необходимости удалив ленту.

Примечание: можно заменить жёсткий диск, не отключая клавиатуру от корпуса, но её придётся держать в вертикальном положении, чтобы она не мешала, при этом обе руки будут свободны для работы с диском.

Будьте осторожны при снятии шлейфа клавиатуры и трекпада, убедитесь, что задняя часть верхней панели отделена в области около петли. Легко случайно погнуть отверстия для винтов по обе стороны клавиатуры.

Снимите верхнюю панель.

С помощью плоского конца лопатки (spudger) отсоедините оранжевый шлейф SuperDrive от платы логики, при необходимости удалив ленту.

Снимите следующие 4 винта:

Два серебристых винта Phillips 3.3 мм по обе стороны от SuperDrive.

Один серебристый винт Torx T6 длиной 4.7 мм в верхнем левом углу привода.

Один чёрный винт Phillips длиной 6.2 мм в верхнем правом углу привода.

Поднимите оптический привод вверх и вытяните его из компьютера.

Если на новом оптическом приводе уже установлены крепления, вам нужно будет только перенести данныӗный шлейф на новый привод. Пропустите шаги по снятию кронштейна ниже.

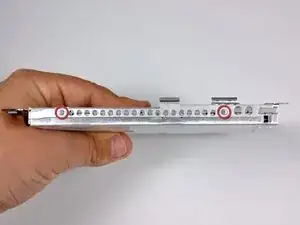

Снимите два серебристых винта Phillips, фиксирующих монтажный кронштейн с левой стороны оптического привода.

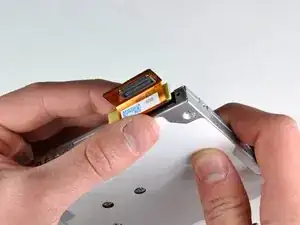

Поверните привод и отсоедините оранжевый шлейф от оптического привода.

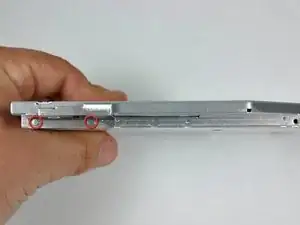

Снимите два винта Phillips, фиксирующих монтажный кронштейн с задней части оптического привода.

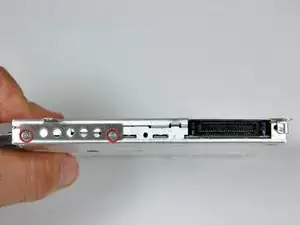

Поверните привод и снимите два винта Phillips, фиксирующих монтажный кронштейн с правой стороны оптического привода.

Если в оптическом приводе застрял компакт-диск или какой-либо другой предмет, у нас есть руководство по ремонту оптического привода.
