Замена клавиатуры MacBook Pro 15" Core 2 Duo моделей A1226 и A1260

Используйте пальцы, чтобы отвести обе защёлки крепления батареи от батареи, и поднимите батарею из корпуса компьютера.

Удалите три одинаковых винта Phillips 2 мм с крышки отсека памяти.

Поднимите крышку отсека памяти настолько, чтобы взять её за край, и сдвиньте к себе, вынимая её из корпуса.

Удалите два винта Phillips 2,8 мм в отсеке для батареи рядом с защёлкой.

Удалите следующие 6 винтов:

Два винта Torx T6 длиной 10 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips длиной 14,5 мм вдоль петли.

Удалите четыре винта Phillips PH00 длиной 3,2 мм на стороне корпуса с портами.

Поверните компьютер на 90 градусов и удалите два винта Phillips 3,2 мм с задней части корпуса.

Поверните компьютер ещё на 90 градусов и удалите четыре винта Phillips 3,2 мм с боковой стороны корпуса.

Не срывайте верхнюю крышку резко. Крышка прикреплена к логической плате ленточным кабелем.

Поднимите крышку с задней части и проводите пальцами вдоль боков, освобождая крышку по мере продвижения. После освобождения боков может потребоваться покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Над отсеком DVD находятся четыре пластиковых защёлки, и ещё одна — над и слева от ИК-датчика. Эти защёлки очень трудно отщёлкнуть без поддевания. Их также трудно зафиксировать обратно при сборке.

Совет при сборке: Нажмите сильно на кончик верхней крышки над каждой защёлкой, пока не услышите щелчок, чтобы зафиксировать их в пазах.

Совет при сборке: Две центральные защёлки над DVD-лотком редко защёлкиваются обратно без помощи, и простое нажатие вниз может деформировать рамку вокруг лотка. Поддержите рамку, вставив пластиковую лопатку в DVD-лоток прямо под местом защёлки до плотного прилегания, затем нажмите вниз, пока не услышите щелчок.

Отключите ленточный кабель трекпада и клавиатуры от логической платы, при необходимости удалив ленту.

Примечание: Жесткий диск можно заменить, не отключая клавиатуру от корпуса, но её придётся держать вертикально, чтобы она не мешала, при этом вам понадобятся обе руки для работы с диском.

Будьте осторожны при снятии ленточного кабеля клавиатуры-трекпада, убедитесь, что задняя часть верхней крышки отщёлкнута в районе петли. Легко случайно погнуть стойки для винтов с обеих сторон клавиатуры.

Снимите верхнюю крышку.

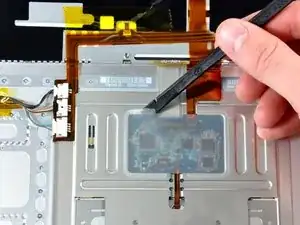

Используйте лопатку, чтобы поддеть и приподнять полупрозрачную пластиковую оболочку, закрывающую разъём клавиатуры.

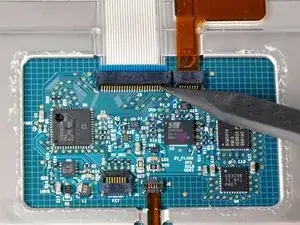

Используйте кончик лопатки, чтобы откинуть чёрную пластиковую защёлку, фиксирующую ленточный кабель клавиатуры.

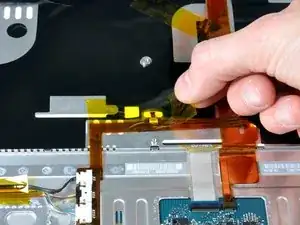

Отклейте оранжевую ленту, закрывающую разъём подсветки клавиатуры.

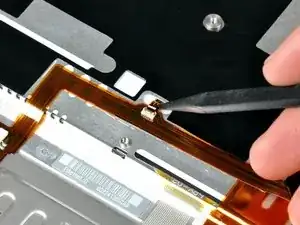

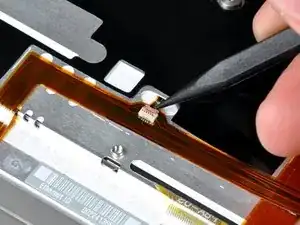

Используйте кончик лопатки, чтобы откинуть коричневую пластиковую защёлку, фиксирующую ленточный кабель подсветки клавиатуры.

Используйте лопатку или палец, чтобы выдвинуть ленточный кабель подсветки клавиатуры из разъёма.

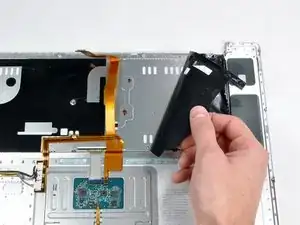

Отогните чёрную защитную плёнку с правой стороны верхней крышки.

Полностью снимать эту защиту не обязательно. Отогните её лишь настолько, чтобы получить доступ к винтам под ней.

Аналогично отогните чёрную защитную плёнку с левой стороны верхней крышки.

Опять же, полностью снимать эту защиту не обязательно. Отогните её лишь настолько, чтобы получить доступ к винтам под ней.

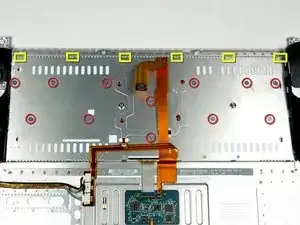

Удалите 12 одинаковых винтов Phillips, закрепляющих клавиатуру в корпусе.

Вд alonge заднего края клавиатуры находятся шесть фиксирующих язычков, удерживающих её на месте. Эти язычки необходимо выпрямить, прежде чем вы сможете снять клавиатуру.

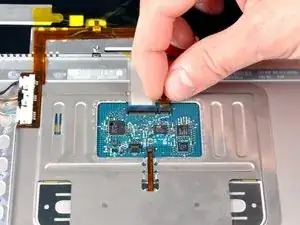

Вытяните ленточный кабель клавиатуры из его разъёма.

Если ленточный кабель не выходит, убедитесь, что чёрная пластиковая защёлка, удерживающая кабель, расположена вертикально.

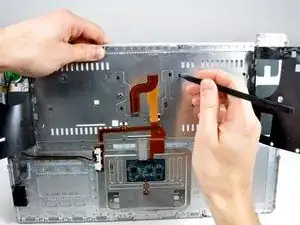

Установите верхнюю панель на ребро и с помощью лопатки отодвиньте клавиатуру от корпуса, продвигая лопатку через центральное отверстие для винта клавиатуры. Схватите клавиатуру при её отделении от корпуса.

Держась за клавиатуру, уложите корпус горизонтально и аккуратно изогните клавиатуру, пока две защёлки с каждой стороны клавиатуры не выйдут из зацепления.

Сдвиньте клавиатуру в сторону от трекпада и выньте её из верхней панели.

При установке новой клавиатуры не забудьте протянуть шлейф подсветки клавиатуры через вырез в верхней панели.
