Замена среднего датчика температуры в MacBook Pro 15" Core 2 Duo моделей A1226 и A1260
Этот датчик определяет внутреннюю температуру устройства для управления температурой.
Шаг 1


Сдвиньте оба фиксатора батареи пальцами от батареи и поднимите батарею из компьютера.
Шаг 2

Удалите три одинаковых винта Phillips 2 мм с крышки памяти.
Поднимите крышку памяти достаточно, чтобы схватить её, и сдвиньте к себе, отрывая от корпуса.
Шаг 3

Снимите два винта Phillips 2,8 мм в отсеке для батареи рядом с защёлкой.
Шаг 4

Удалите следующие 6 винтов:
Два винта Torx T6 10 мм по обе стороны от слота оперативной памяти.
Четыре винта Phillips 14,5 мм вдоль шарнира.
Шаг 5

Снимите четыре винта Phillips PH00 3,2 мм на стороне с портами.
Шаг 6

Поверните компьютер на 90 градусов и снимите два винта Phillips 3,2 мм с тыльной стороны компьютера.
Шаг 7

Поверните компьютер ещё на 90 градусов и снимите четыре винта Phillips 3,2 мм с боковой стороны компьютера.
Шаг 8


Не дергайте верхнюю панель резко. Панель прикреплена к логической плате ленточным кабелем.
Поднимите заднюю часть панели и проводите пальцами вдоль боковых сторон, освобождая панель по ходу. После освобождения боков может понадобиться покачать панель вверх и вниз, чтобы освободить переднюю часть верхней панели.
Над отсеком DVD находятся четыре пластиковых защёлки, и ещё одна — выше и левее ИК-датчика. Эти защёлки очень трудно отщёлкнуть без поддевания. Их также может быть сложно зафиксировать обратно при сборке.
Совет при сборке: Нажмите плотно кончиком верхней панели над каждой защёлкой, пока не услышите щелчок, чтобы снова вставить их в пазы.
Совет при сборке: Две центральные защёлки DVD редко защёлкиваются обратно без помощи, и нажатие сверху может деформировать рамку вокруг отсека DVD. Поддержите рамку, вставив пластиковую лопатку в отсек DVD непосредственно под местом защёлки до плотного прилегания, затем нажмите вниз, пока не услышите щелчок.
Шаг 9

Отключите ленточный кабель трекпада и клавиатуры от логической платы, при необходимости удалив ленту.
Примечание: Жёсткий диск можно заменить, не отсоединяя клавиатуру от корпуса, но её придётся удерживать в вертикальном положении, чтобы она не мешала, при этом обеими руками можно работать с извлечением диска.
Будьте осторожны при снятии ленточного кабеля клавиатуры-трекпада, чтобы задняя часть верхней панели была освобождена в области возле шарнира. Легко случайно согнуть приёмники винтов по обе стороны клавиатуры.
Снимите верхнюю панель.
Шаг 10

Используйте плоский конец лопатки, чтобы отсоединить оранжевый ленточный кабель SuperDrive от логической платы, при необходимости удалив ленту.
Шаг 11

Удалите следующие 4 винта:
Два серебристых винта Phillips 3,3 мм по обе стороны от SuperDrive.
Один серебристый винт Torx T6 4,7 мм в верхнем левом углу привода.
Один чёрный винт Phillips 6,2 мм в верхнем правом углу привода.
Поднимите оптический привод вверх и выньте из компьютера.
Шаг 12

Отключите разъёмы жёсткого диска и ExpressCard от левой стороны логической платы.
Шаг 13

Отключите кабели iSight и передачи данных дисплея от логической платы, сдвинув их прямо назад из разъёмов, при необходимости удалив ленту.
Шаг 14

Отключите восемь указанных разъёмов, поддев лопаткой проводную сторону каждого и поднимая вверх.
Будьте осторожны при отключении некоторых более мелких разъёмов. Сильный удар лопаткой может случайно оторвать их от логической платы.
Шаг 15

Снимите пенную прокладку с верхней части правого шарнира дисплея.
Шаг 16

Удалите серебристый винт Torx T6 9,5 мм, фиксирующий заземляющую петлю в кабеле передачи данных дисплея к корпусу.
Шаг 17

Удалите один чёрный винт Torx T6 6 мм, фиксирующий верхнюю часть логической платы к нижней части корпуса.
Шаг 18

Отклейте оранжевую ленту Kapton, фиксирующую кабель правого датчика температуры к логической плате.
Шаг 19

Удалите следующие 15 винтов:
Один 4,4 мм чёрный винт с крестообразным шлицем справа от слота оперативной памяти.
Восемь 4,7 мм серебристых винтов T6 Torx, закрепляющих плату логики в нижнем корпусе.
Если оставить на месте пять верхних оранжевых винтов, радиатор/тепловые трубки выйдут без усилий, оставаясь закреплёнными на основной плате. Таким образом сохраняется их тепловой контакт, и вам не придётся заново наносить термопасту, как указано двумя шагами ниже.
Один 6,2 мм чёрный винт T6 Torx с правой стороны левого вентилятора.
Пять 9,4 мм серебристых винтов T6 Torx, закрепляющих левый и правый вентиляторы.
Шаг 20

Удерживая плату логики одной рукой, другой рукой поднимите левый вентилятор из посадочного места. Чёрная лента фиксирует левый вентилятор к радиатору. Аккуратно отлейте эту ленту от радиатора по мере подъёма левого вентилятора.
Разместите левый вентилятор над картой Airport. Полностью удалять вентилятор из компьютера не обязательно.
Поднимите правый вентилятор и аккуратно отлейте ленту, фиксирующую вентилятор к радиатору, по мере работы.
Удалите правый вентилятор из компьютера.
Шаг 21

Поднимите левую сторону платы логики и отключите серый и чёрный силовой кабель от нижней части платы.
Тяните разъём силового кабеля параллельно плоскости платы логики.
Схватите плату логики за левую сторону и за тонкую часть и поверните плату логики наружу из нижнего корпуса.
Если вы отсоединили радиатор от материнской платы двумя шагами выше, вам придётся удалить и заменить старый термокомпаунд с чипов на обратной стороне платы логики. Используйте наше руководство Нанесение термопасты, чтобы подготовить поверхности процессора и радиатора.
Шаг 22

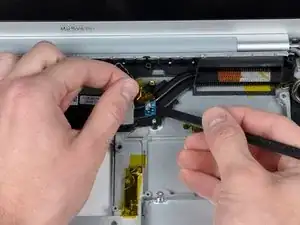

Отогните оранжевую каптон-ленту, закрывающую средний термодатчик.
Используйте лопатку, чтобы отжать средний термодатчик от радиатора.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
