Замена кабеля жесткого диска MacBook Pro 15" Core 2 Duo, модели A1226 и A1260

Оттяните оба фиксатора батареи в стороны от батарейного отсека и извлеките батарею из компьютера.

Выкрутите три одинаковых винта диаметром 2 мм с крестообразным шлицем из крышки отсека памяти.

Приподнимите крышку памяти, захватите её и сдвиньте в Вашу сторону, отводя от корпуса.

Выкрутите два винта диаметром 2,8 мм с крестообразным шлицем в отсеке батареи рядом с защёлкой.

Выкрутите следующие шесть винтов:

Два винта диаметром 10 мм, Torx-звездочка T6, по обе стороны от слота ОЗУ.

Четыре винта диаметром 14,5 мм с крестообразным шлицем по линии петель.

Выкрутите четыре винта диаметром 3,2 мм с крестообразным шлицем PH00 с разъёмной стороны компьютера.

Поверните компьютер на 90 градусов и выкрутите два винта диаметром 3,2 мм с задней стороны компьютера.

Поверните компьютер на 90 градусов ещё раз и выкрутите четыре винта диаметром 3,2 мм со стороны компьютера.

Не срывайте быстро верхнюю часть корпуса. Корпус соединён с логической платой ленточным кабелем.

Приподнимите корпус сзади и пальцами продвигайтесь вдоль боковых сторон, постепенно освобождая корпус. После того как боковые части будут освобождены, может потребоваться покачать верхнюю часть корпуса вверх и вниз, чтобы освободить переднюю часть.

Над слотом DVD имеется четыре пластиковых зацепа, а ещё один — над и слева от ИК-датчика. Отсоединить эти зацепы без использования лопатки бывает очень трудно. Также их может быть сложно снова зафиксировать при сборке.

Совет при сборке: Плотно нажмите на переднюю часть верхней панели корпуса над каждым зацепом, пока не услышите щелчок, чтобы зафиксировать их на месте.

Совет при сборке: Два центральных зацепа над DVD-слотом редко правильно фиксируются без дополнительной помощи, и при нажатии вниз может деформироваться рамка вокруг DVD-слота. Поддерживайте рамку, вставив лопатку из пластика в DVD-слот непосредственно под местом расположения зацепа, пока она не встанет плотно, затем нажимайте вниз, пока не услышите щелчок.

Отключите ленточный кабель клавиатуры и трекпада от логической платы, при необходимости сняв ленту.

Примечание: возможно заменить жёсткий диск, не отсоединяя клавиатуру от корпуса, но её потребуется удерживать вертикально, чтобы она не мешала, при этом у Вас будут свободны обе руки для работы при извлечении диска.

Осторожно отключайте ленточный кабель клавиатуры и трекпада, чтобы убедиться, что задняя часть верхней панели корпуса отсоединяется от области рядом с петлёй. Легко случайно погнуть приёмы винтов по бокам от клавиатуры.

Извлеките верхнюю часть корпуса.

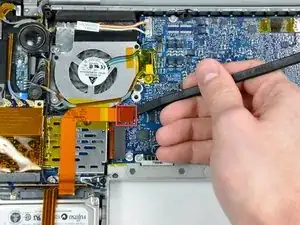

Отключите разъём ленточного кабеля жёсткого диска от логической платы.

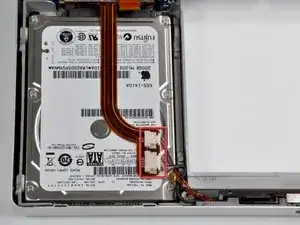

Отключите разъёмы индикатора сна и ИК-датчика от ленточного кабеля, расположенного поверх жёсткого диска.

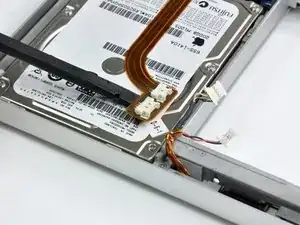

С помощью лопатки аккуратно ослабьте клей, удерживающий ленточный кабель на поверхности жёсткого диска.

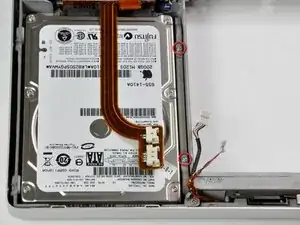

Выкрутите два серебряных винта Torx, фиксирующих кронштейн жёсткого диска к нижней части корпуса.

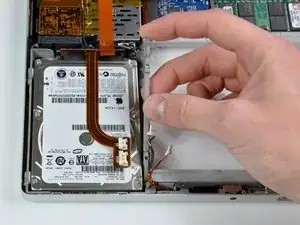

Извлеките кронштейн жёсткого диска из нижней части корпуса.

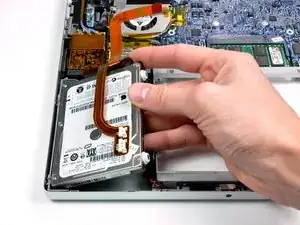

Приподнимите жёсткий диск с правой стороны и вытяните его вверх и наружу из нижней части корпуса.

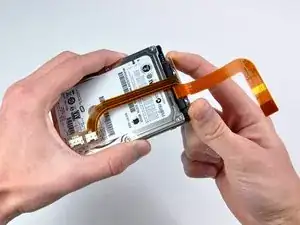

Отключите кабель жёсткого диска от задней стороны жёсткого диска.

Кабель жёсткого диска остался.
